Sensor torsi 50 N·m secara teknis dapat mengukur 0,5 N·m.
Itu tidak berarti sensor ini tepat untuk pekerjaan tersebut.
Hal yang sama berlaku di ujung lain skala. Jika produk Anda biasanya berjalan sekitar 0,8 N·m, memilih sensor 1 N·m mungkin terlihat efisien—hingga produk yang sama menghasilkan puncak breakaway 1,3 N·m.
Inilah sebabnya torque tester tidak boleh dimulai dengan kapasitas terbesar yang tersedia atau torsi nominal yang dicetak pada gambar.
Seharusnya dimulai dengan kejadian mekanis yang sebenarnya.
Di mana posisi torsi normal di dalam rentang sensor? Berapa torsi tertinggi yang harus dicapai oleh uji coba? Berapa banyak headroom yang dibutuhkan untuk variasi atau puncak sementara? Dan apa arti sebenarnya dari spesifikasi akurasi dan resolusi sensor pada titik itu?
Pertanyaan-pertanyaan tersebut lebih penting daripada satu angka maksimum N·m.
Kapasitas maksimum tidak sama dengan rentang pengukuran yang berguna.
Apa Sebenarnya Arti Torsi
Sensor berpenilaian:
0–5 N·m
memiliki kapasitas skala penuh sebesar 5 N·m.
Itu memberi tahu Anda rentang nominal sensor.
Ini tidak memberitahu Anda bahwa setiap torsi antara nol dan 5 N·m akan sama berguna untuk pengujian Anda.
Perbedaan itu penting karena rentang hanya salah satu bagian dari kinerja pengukuran.
Sensor torsi juga memiliki spesifikasi untuk akurasi, resolusi, keulangan, kalibrasi, dan perilaku kelebihan beban. Sistem pengukuran juga dapat memperkenalkan batas tampilan atau akuisisi sendiri.
Jadi ketika satu sensor diberi rating 2 N·m dan sensor lain 20 N·m, pertanyaannya bukan sesederhana:
Mana yang bisa menutupi torsi?
Keduanya boleh.
Pertanyaan yang lebih baik adalah:
Mana yang mengukur peristiwa torsi pada tingkat performa yang sebenarnya dibutuhkan pengujian?
Pertimbangkan nilai uji yang diharapkan sebesar 0,5 N·m.
Pada sensor 1 N·m, itu setengah dari skala penuh.
Pada sensor 5 N·m, ukurannya sepersepuluh persepuluh tahun.
Pada sensor 50 N·m, ini adalah seperseratus.
Sensor 50 N·m memiliki kapasitas terbesar.
Itu tidak otomatis memberikan kesesuaian pengukuran torsi rendah terbaik.
Pada saat yang sama, memilih sensor dengan ruang kepala yang hampir tidak ada di atas 0,5 N·m dapat menimbulkan masalah yang berbeda.
Rentang yang berguna harus berada di antara dua ekstrem tersebut.
Mulai dengan peristiwa torsi nyata
Nilai torsi nominal hanyalah titik awal.
Sebelum memilih rentang sensor data-end torque, tentukan apa sebenarnya yang dilakukan produk selama pengujian.
Penutupan botol dapat memiliki torsi pelepasan tipikal sekitar 0,6 N·m.
Engsel dapat berjalan pada 0,4 N·m tetapi menunjukkan peristiwa breakaway yang lebih tinggi pada awal gerakan.
Komponen rotary dapat mengendap sekitar 0,8 N·m setelah puncak awal 1,2 N·m.
Perbedaan itu penting karena sensor harus menangkap kejadian yang Anda pedulikan—bukan hanya angka yang paling mudah untuk dikutip.
Untuk pemilihan rentang, tanyakan:
- Berapa torsi kerja normal?
- Berapa torsi tertinggi yang diharapkan?
- Apakah ada puncak breakaway atau sementara?
- Seberapa banyak variasi sampel ke sampel yang ada?
- Apakah batas atas lulus/gagal lebih tinggi dari nilai normal?
- Apakah torsi berbeda antara CW dan CCW?
- Apakah nilainya berubah setelah penuaan, bersiklap, atau kondisioning?
Di sinilah banyak kesalahan pemilihan rentang mulai muncul.
Pelanggan dapat melaporkan:
"Torsi kami sekitar 0,8 N·m."
Tapi apa sebenarnya arti 0,8 N·m?
Torsi berjalan?
Torsi rata-rata?
Torsi puncak?
Torsi aplikasi target?
Jika pengujian mencakup puncak breakaway 1,4 N·m, puncak tersebut—bukan nilai berjalan 0,8 N·m—dapat menentukan kapasitas sensor yang dibutuhkan.
Pilih untuk peristiwa torsi tertinggi yang benar-benar harus diukur.
Mengapa Torsi Puncak dan Ruang Kepala Penting
Uji torsi jarang berperilaku seperti nilai yang benar-benar stabil.
Penutupan dapat menghasilkan puncak penghapusan awal.
Engsel dapat menunjukkan torsi breakaway sebelum memasuki wilayah berjalan yang lebih stabil.
Kenop, poros, bagian berulir, atau konektor dapat melakukan hal yang sama.
Pertimbangkan:
Torsi berjalan: 0,8 N·m
Puncak breakaway: 1,4 N·m
Jika pemilihan rentang hanya berdasarkan 0,8 N·m, sensor 1 N·m mungkin tampak masuk akal.
Namun jika pengujian harus menangkap seluruh event, maka sudah terlalu kecil.
Kurva akan melebihi jangkauan sensor sebelum area berjalan dimulai.
Hal ini dapat menyebabkan data over-range, puncak yang terpotong, atau risiko kelebihan beban yang tidak perlu tergantung pada sistem.
Jadi headroom harus mencakup lebih dari nilai uji nominal.
Harus memperhitungkan variasi sampel, peristiwa breakaway, puncak sementara, variasi proses, dan batas atas yang diharapkan dapat ditangkap oleh uji.
Itu tidak berarti menggunakan aturan universal seperti:
"Selalu tambahkan 20%."
atau:
"Selalu dua kali lipat torsi nominal."
Pintasan tersebut mengabaikan bagaimana produk dan sensor berbeda berperilaku.
Margin yang berguna seharusnya berasal dari pengujian sebenarnya.
Akurasi, resolusi, dan skala penuh harus dibaca bersamaan
Setelah torsi dan puncak yang diharapkan diketahui, pertanyaan berikutnya tidak semata-mata:
"Sensor mana yang memiliki kapasitas cukup?"
Adalah:
"Seberapa baik sensor mengukur di mana pengujian saya sebenarnya terjadi?"
Di sinilah spesifikasi akurasi sangat penting.
Angka seperti:
±0,5%
sendiri tidak cukup.
Dua sensor dapat menunjukkan ±0,5% dan tetap berperilaku sangat berbeda pada torsi uji yang sama.
Pertanyaan pertama adalah:
0,5% dari apa?
Format spesifikasi umum meliputi:
±% dari Skala Penuh
dan
±% dari Pembacaan
Ini tidak dapat dipertukarkan.
Pertimbangkan contoh yang murni ilustratif.
Sebuah sensor memiliki:
Jangkauan: 0–10 N·m
Akurasi: ±0,5% FS
Lalu:
0,5% × 10 N·m = 0,05 N·m
Sekarang bayangkan menggunakan sensor itu untuk pengukuran 0,2 N·m.
Kontribusi berbasis skala penuh sebesar 0,05 N·m adalah besar relatif terhadap torsi aktual yang diukur.
Sebagai perbandingan, ilustrasi:
±0,5% dari pembacaan
at:
0,5 N·m
sesuai dengan:
±0.0025 N·m
Ini adalah perhitungan ilustratif, bukan spesifikasi untuk sensor torsi ITM-LAB tertentu. Mereka menunjukkan mengapa sebuah persentase tidak dapat ditafsirkan tanpa dasar referensinya.
Persentase akurasi tidak lengkap sampai Anda tahu apa yang dirujuk.
Resolusi menambahkan bagian lain dari gambaran.
Jika Anda ingin membedakan:
0,42 N·m
dari:
0,45 N·m
sistem membutuhkan resolusi yang cukup untuk menunjukkan perbedaan yang berarti pada skala tersebut.
Namun resolusi tidak sama dengan akurasi.
Tampilan dapat menampilkan banyak angka desimal tanpa membuat setiap digit akurat.
Itulah sebabnya torque sensor harus mempertimbangkan jangkauan, dasar akurasi, resolusi, dan repeatability secara bersama-sama.
contoh praktis pemilihan rentang torsi
Sekarang gabungkan ide-ide itu.
Asumsikan pelanggan perlu menguji penutupan botol.
Informasi yang tersedia adalah:
Torsi penghilangan tipikal: 0,6 N·m
Torsi normal tertinggi yang diamati: 0,9 N·m
Puncak transien yang mungkin: 1,1 N·m
Hasil yang diperlukan: Torsi penghilangan puncak + kurva torsi
Tiga rentang sensor sedang dipertimbangkan.
0–1 n·m
Sekilas, ini terlihat mirip dengan aplikasi.
Nilai tipikal 0,6 N·m berada dengan nyaman dalam rentang tersebut.
Namun kemungkinan puncak 1,1 N·m melebihi skala penuh.
Jika puncak tersebut harus diukur, rentang ini terlalu kecil.
0–2 N·m
Nilai tipikal 0,6 N·m berada pada 30% dari skala penuh.
Puncak 1,1 N·m yang mungkin berada di angka 55%.
Ada headroom yang berguna di atas event yang diharapkan tanpa membuat sensor terlalu besar.
Dari perspektif rentang data, ini adalah kandidat yang lebih kuat.
0–10 N·m
Sensor ini dengan mudah menutupi pengujian.
Namun, nilai tipikal 0,6 N·m hanya menempati 6% dari skala penuh.
Itu tidak otomatis membuat sensor tidak sesuai.
Namun ini berarti pembeli harus memeriksa bagaimana akurasi, resolusi, dan spesifikasi pengulangan aktual berkinerja sekitar 0,6–1,1 N·m.
Ini adalah perbedaan utama:
Kapasitas mengonfirmasi bahwa sensor dapat mencakup kejadian tersebut. Spesifikasi pengukuran mengonfirmasi apakah produk tersebut sesuai untuk acara tersebut.
Berdasarkan rentang saja, opsi 0–2 N·m akan menjadi kandidat yang lebih kuat.
Pemilihan akhir masih bergantung pada spesifikasi sensor sebenarnya, metode pengujian, perlengkapan, gerak, dan kebutuhan data.
Apa yang terjadi jika rentang tidak cocok dengan baik?
rentang yang terlalu besar dan rentang yang terlalu kecil menciptakan masalah yang berbeda.
Itu menghasilkan prinsip seleksi yang lebih berguna:
Pilih rentang terkecil yang sesuai yang masih memberikan ruang kepala yang cukup untuk seluruh event.
Kata appropriate penting.
Ini mencegah pemilihan rentang menjadi perlombaan menuju sensor terkecil yang mungkin.

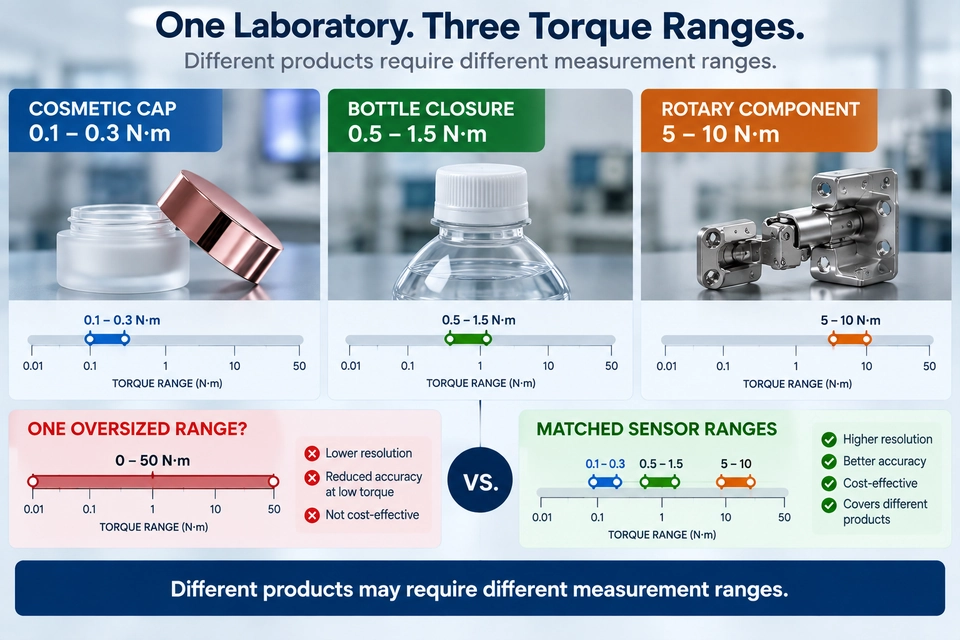

Ketika satu rentang torsi tidak cukup
Beberapa laboratorium tidak memiliki satu aplikasi torsi saja.
Mereka memiliki banyak.
Misalnya:
Penutupan kosmetik: 0.1–0.3 N·m
Penutupan minuman: 0.5–1.5 N·m
Komponen rotasi: 5–10 N·m
Satu sensor besar secara teori dapat mencakup ketiganya.
Namun itu tidak otomatis menjadikannya solusi pengukuran terbaik untuk produk torsi rendah.
Tergantung pada sistem pengujian, pendekatan yang lebih baik mungkin melibatkan sensor yang dapat dipertukarkan, beberapa rentang pengukuran, konfigurasi tester yang berbeda, atau sistem khusus untuk kelas torsi yang sangat berbeda.
Ini sangat penting ketika hasil torsi rendah bukan sekadar angka lulus/gagal tetapi perubahan kecil yang perlu dibandingkan secara akurat.
Satu sensor berukuran besar mungkin memudahkan pembelian.
Mungkin tidak menyederhanakan pengukuran.

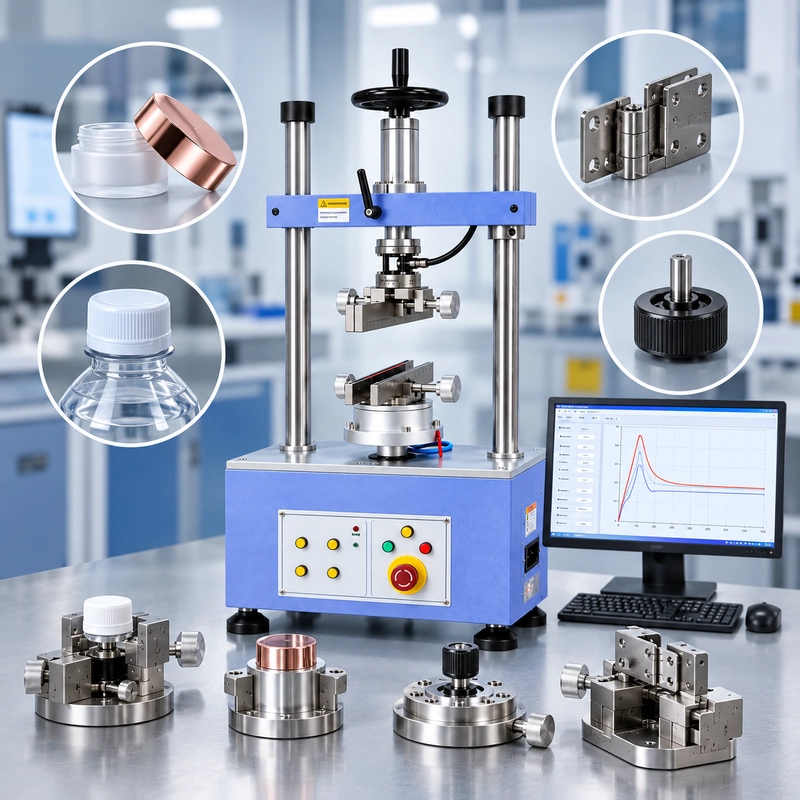

Range hanyalah salah satu bagian dari sistem pengujian

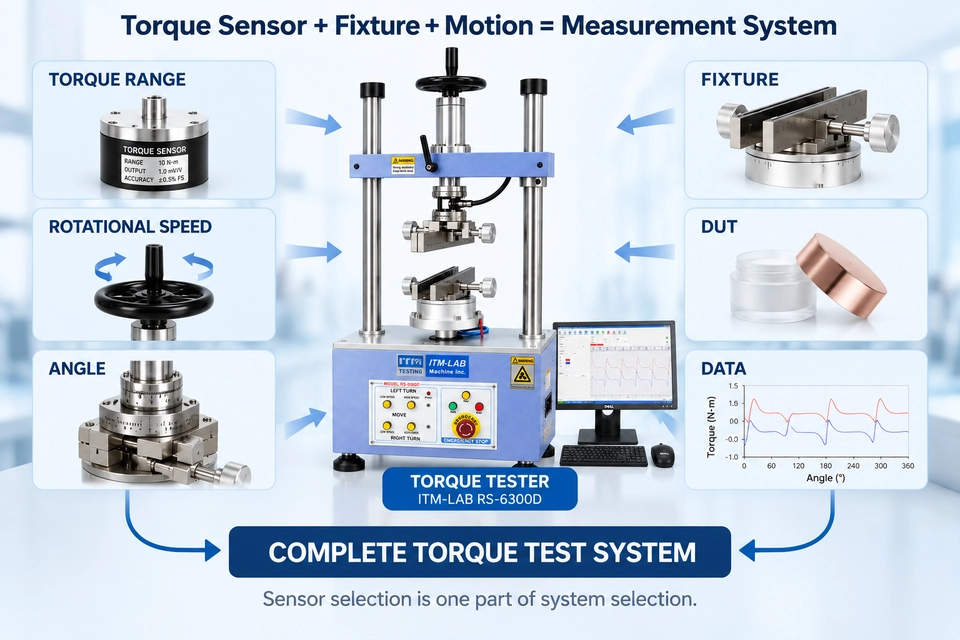

Setelah rentang sensor tepat, pertanyaan berikutnya adalah apakah mesin dapat mereproduksi gerakan yang diperlukan dan menahan DUT dengan benar.
Rentang yang baik tidak memperbaiki lampu yang rusak.
Kecepatan rotasi tidak menghasilkan kecepatan yang benar.
Tidak menjamin sudut atau arah yang dibutuhkan.
Dan tidak memberitahu Anda apakah sistem dapat merekam kurva torsi yang sebenarnya Anda butuhkan.
Konfigurasi lengkap masih harus memperhitungkan kecepatan rotasi, sudut, arah CW/CCW, desain fixture, dimensi DUT, akuisisi sudut torsi, dan persyaratan daya tahan.
Misalnya, sensor 2 N·m mungkin sangat cocok untuk torsi.
Tapi jika lampu tergelincir di tutup botol, tesnya tetap salah.
Hal yang sama berlaku untuk pengujian engsel atau komponen rotasi.
Sensor yang berukuran benar pada perlengkapan yang salah tetaplah sistem pengujian yang salah.
Peta Pemilihan Rentang Penguji Torsi
Urutan seleksi praktis dapat dibuat sederhana.
Mulai dengan produk.
Kemudian definisikan peristiwa torsi.
Hanya setelah itu rentang sensor harus dipilih.
Apa yang Harus Dikirim Sebelum Pemilihan Peralatan
Pesan yang mengatakan:
"Kita membutuhkan penguji torsi 5 N·m."
berguna, tetapi mungkin didasarkan pada asumsi rentang yang salah.
Sebelum merekomendasikan sistem, lebih membantu untuk mengetahui:
- DUT atau tipe produk
- torsi normal yang diharapkan
- torsi tertinggi yang diamati
- torsi puncak, breakaway, atau berjalan
- CW / CCW persyaratan
- sudut rotasi
- kecepatan rotasi
- DUT dimensions
- persyaratan fixture
- puncak saja atau kurva sudut torsi
- metode standar atau internal yang berlaku
Jika rentang masih belum pasti, data uji yang ada, kurva torsi, gambar produk, foto, atau sampel representatif dapat membantu mendefinisikan kebutuhan sebenarnya.
Semakin jelas peristiwa torsi, semakin mudah untuk mencocokkan sensor.
Pertanyaan yang Sering Diajukan
Rentang torsi berapa yang harus saya pilih untuk uji 1 N·m?
Pertama, tentukan apa arti 1 N·m.
Jika torsi operasi normal tetapi produk dapat menghasilkan puncak breakaway 1,4 N·m, sensor 1 N·m akan terlalu kecil untuk keseluruhan acara.
Rentang yang benar harus mencakup torsi tertinggi yang harus diukur sambil tetap memberikan kinerja pengukuran yang sesuai di sekitar nilai kerja normal.
Haruskah saya memilih sensor torsi terkecil yang mungkin?
Tidak.
Rentang yang lebih kecil dapat memanfaatkan skala penuh dengan lebih baik, tetapi sensor masih membutuhkan ruang kepala yang cukup untuk variasi produk nyata dan torsi puncak.
Tujuannya adalah rentang
Apakah penguji torsi berkapasitas lebih tinggi lebih akurat?
Tidak selalu.
Kapasitas lebih tinggi berarti sistem dapat menampung torsi yang lebih besar.
Ini tidak otomatis berarti performa lebih baik pada torsi rendah.
Dasar akurasi, resolusi, keterulangan, kalibrasi, dan titik kerja aktual di dalam rentang sensor semuanya penting.
Apa perbedaan antara rentang torsi dan resolusi torsi?
Rentang torsi menggambarkan rentang torsi yang dirancang untuk diukur oleh sensor.
Resolusi menjelaskan seberapa halus sistem pengukuran dapat membedakan atau menampilkan perubahan dalam rentang tersebut.
Resolusi tidak mendefinisikan akurasi dengan sendirinya.
Bisakah satu penguji torsi mencakup beberapa rentang torsi?
Itu tergantung pada sistem pengujian.
Beberapa sistem dapat menggunakan sensor atau konfigurasi yang berbeda. Yang lain menggunakan rentang pengukuran tetap.
Jika laboratorium menguji produk pada tingkat torsi yang sangat berbeda, tentukan rentang aplikasi lengkap sebelum memilih sistem.
Kesimpulan
Rating N·m tertinggi tidak otomatis menjadi pilihan paling aman.
Dan sensor terkecil yang menutupi nilai nominal juga tidak otomatis menjadi pilihan terbaik.
Rentang penguji torsi yang berguna dimulai dengan kejadian mekanis.
Berapa torsi normal?
Apa puncak tertinggi?
Seberapa banyak variasi produk yang ada?
Berapa banyak headroom yang dibutuhkan?
Maka spesifikasi sensor harus dibaca dengan benar.
Apa yang dirujuk oleh persentase akurasi?
Apakah resolusinya sesuai?
Apakah sistem benar-benar dapat membedakan perubahan yang penting?
Hanya setelah pertanyaan-pertanyaan tersebut dijawab, persyaratan fixture, kecepatan, sudut, arah, dan data dapat melengkapi seleksi sistem.
Empat prinsip merangkum prosesnya:
Kapasitas maksimum tidak sama dengan rentang pengukuran yang berguna.
Pilih untuk peristiwa torsi tertinggi yang benar-benar harus diukur.
Akurasi, resolusi, dan rentang skala penuh harus dibaca bersama-sama.
Rentang terbaik bukanlah rentang terbesar yang tersedia. Rentang yang sesuai dengan uji coba adalah yang sesuai.
Apa yang Harus Dikirim Saat Meminta Solusi Pengujian Torsi
Alih-alih mengirim:
"Kita butuh penguji torsi 5 N·m."
kirim:
Produk / DUT: _____
Torsi Kerja Normal: _____ N·m
Torsi Tertinggi yang Diharapkan: _____ N·m
Puncak / Torsi Breakaway: _____ N·m
Arah Rotasi: CW / CCW / Keduanya
Sudut Rotasi: _____ °
Kecepatan Rotasi: _____
DUT Dimensi: _____
Persyaratan Perlengkapan: _____ / Rekomendasi
Hasil yang Dibutuhkan: Kurva Torsi Puncak / Sudut Torsi / Keduanya
Metode Uji / Standar: _____
Volume Uji: _____ spesimen / siklus per hari
Informasi tersebut memungkinkan pemasok mengonfigurasi:
Torque Range → Sensor → Fixture → Motion → Data → Machine
Jika rentang torsi masih belum pasti, kirimkan kurva torsi yang ada, gambar produk, foto sampel, atau data uji sebelumnya. Jangkauan kemudian dapat dievaluasi dari kebutuhan uji sebenarnya, bukan hanya dipilih dari nilai torsi nominal saja.
