Ruang semprotan garam dapat menghasilkan kabut. Itu tidak otomatis membuatnya menjadi ruang yang tepat untuk ASTM G85.
ASTM G85 mencakup lima praktik semprotan garam yang dimodifikasi, dan perbedaan di antara keduanya tidak kecil. Satu menggunakan kabut garam yang diasamkan secara terus-menerus. Yang lain memperkenalkan paparan siklik, air laut sintetis, sulfur dioksida, atau kondisi kabut/kering berulang.
Itu mengubah cara pengujian harus ditentukan—dan cara ruang peluru harus dipilih.
Pengikat berlapis seng, komponen penukar panas aluminium, dan braket baja yang dicat semuanya dapat muncul dalam program otomotif yang sama, namun mungkin tidak termasuk dalam Lampiran ASTM G85 yang sama.
Titik awal yang lebih baik oleh karena itu bukan:
"Ruang semprotan garam mana yang harus kita beli?"
Adalah:
"Metode ASTM G85 mana yang digunakan, lingkungan apa yang dibutuhkan, dan apa yang harus dikendalikan oleh ruang tersebut?"
Panduan ini mengikuti keputusan tersebut sesuai urutan yang biasanya dibutuhkan insinyur:
metode standar → → konfigurasi ruang produk →
Apa Sebenarnya Yang Tercakup ASTM G85
ASTM G85 adalah Praktik Standar untuk Pengujian Semprotan Garam (Kabut) yang Dimodifikasi.
Aplikasi ini berlaku untuk pengujian korosi logam ferrous dan nonferrous, serta lapisan organik dan anorganik. ASTM saat ini mencantumkan lima modifikasi terpisah di bawah Lampiran A1 hingga A5.
Kelima metode tersebut adalah:
ASTM G85 oleh karena itu paling baik dipahami sebagai keluarga praktik paparan korosi , bukan satu pun uji semprotan garam.
Perbedaan itu penting karena kimia dan urutan paparan keduanya dapat mengubah respons korosi.
Lapisan yang berkinerja baik di satu lingkungan tidak seharusnya otomatis diasumsikan berperilaku sama di lingkungan lain.

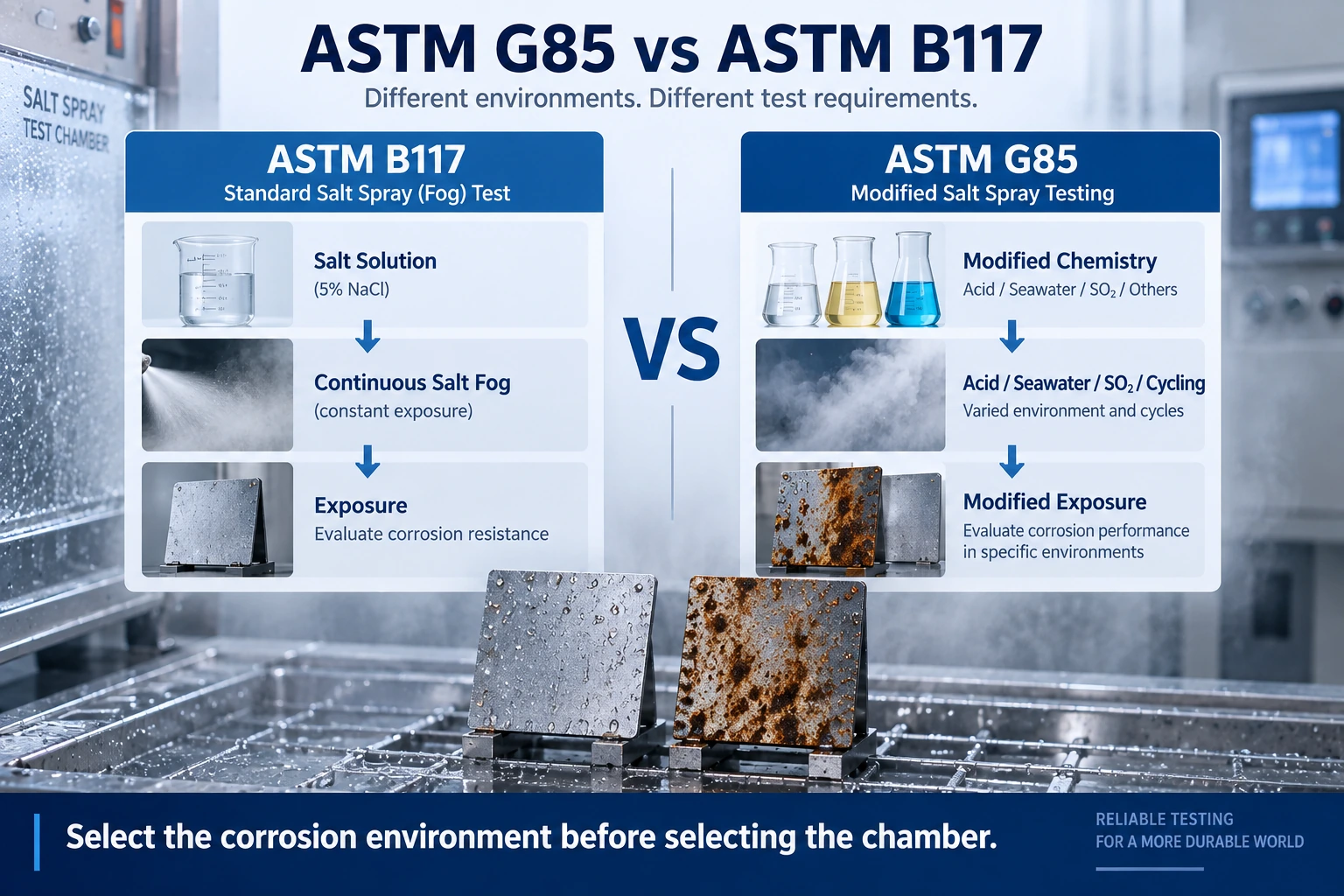

ASTM G85 vs ASTM B117
Perbedaannya sering kali disederhanakan sebagai:
ASTM B117 = semprotan garam normal
ASTM G85 = semprotan garam yang lebih keras
Itu tidak sepenuhnya tepat.
ASTM B117 dibangun di sekitar lingkungan kabut garam kontinu yang terkontrol. ASTM G85 memodifikasi lingkungan tersebut melalui pengasaman, paparan siklik, air laut sintetis, SO₂, elektrolit encer, atau kombinasi dari kondisi tersebut. ASTM sendiri mencatat bahwa G85 menyediakan modifikasi untuk situasi di mana lingkungan yang berbeda dari, atau lebih korosif dari, kabut garam B117 diinginkan.
Itu berarti pertanyaan teknik pertama harus:
Lingkungan apa yang seharusnya dilihat produk selama pengujian?
Bukan:
Nomor standar mana yang muncul di brosur ruang peluru?
Kabinet kabut dasar mungkin sepenuhnya cocok untuk satu program korosi dan tidak cocok untuk program lain.
Bagaimana Lima Metode ASTM G85 Berbeda
Lima metode ini lebih mudah dipahami jika Anda fokus pada perubahan dari satu metode ke metode berikutnya.
A1 mengubah kimia tetapi tetap menjaga eksposur tetap kontinu.
A2 menambahkan paparan siklik ke lingkungan garam yang terasiman.
A3 menggunakan air laut sintetis yang diasamkan dan biasa dikenal sebagai SWAAT.
A4 memperkenalkan sulfur dioksida, yang mengubah baik lingkungan korosi maupun persyaratan keselamatan peralatan.
A5 menggunakan elektrolit encer dengan siklus kabut/kering yang terkontrol.
Untuk perencanaan peralatan, berikut adalah ringkasan praktisnya:
Gunakan ini hanya sebagai gambaran teknik. Prosedur sebenarnya harus selalu diperiksa terhadap standar saat ini dan spesifikasi produk yang berlaku.
A1: Kabut Garam Asam Kontinu
A1 adalah pengecualian dalam ASTM G85: ini adalah kontinu, bukan siklikal.
larutan garam diasidamkan dengan asam asetat, menciptakan lingkungan korosi yang berbeda dari kabut garam netral.
Tes ini secara konseptual sederhana:
siapkan larutan yang ditentukan, tetapkan lingkungan kabut yang terasiman, pertahankan paparan, lalu evaluasi spesimen.
Aplikasi tipikal dapat mencakup komponen berlapis, finishing dekoratif, lapisan logam, bagian logam berlapis, dan produk yang diperlakukan permukaan.
Untuk pemilihan kamar, perhatian utama adalah kompatibilitas kimia daripada pemrograman siklus.
Reservoir, pipa, sistem atomisasi, pelindung ruang ruang, rak, dan sistem drainase semuanya harus mentolerir kimia uji yang diperlukan.
Ruang yang berfungsi baik dengan kabut garam netral tidak seharusnya otomatis dianggap sama cocoknya untuk paparan asam.
A2: Saat siklus menjadi bagian dari pengujian
A2 menambahkan eksposur siklik.
Itu mengubah kebutuhan peralatan lebih dari yang terlihat pada awalnya.
Sekarang ruang tersebut tidak hanya menciptakan kabut korosif. Perangkat ini juga harus mereproduksi urutan yang dibutuhkan secara berulang dan dapat diprediksi.
Cara yang berguna untuk memikirkan A2 adalah:
fog stage → lingkungan yang didefinisikan → transition → ulang
Transisi ini penting karena sebuah pengujian dapat berjalan melalui banyak siklus. Jika ruang berpindah dari satu siklus ke siklus berikutnya, eksposur itu sendiri menjadi tidak konsisten.
Potensi DUT meliputi bagian baja berlapis, pengikat, braket, komponen aluminium, dan bagian logam permukaan lainnya.
Untuk A2, ruang harus ditinjau untuk:
- pemrograman siklus otomatis,
- kontrol suhu,
- stabilitas kabut,
- kemampuan transisi lingkungan,
- repeatability selama siklus jangka panjang.
Di sinilah ruang korosi siklik mulai menawarkan keunggulan jelas dibandingkan kabinet sederhana yang hanya berkabut.
A3 SWAAT: lebih dari "semprotan garam untuk aluminium"
ASTM G85 Annex A3 adalah Tes Pengasaman Air Laut, yang biasa disebut sebagai SWAAT. ASTM mengidentifikasi A3 sebagai paparan korosi modifikasi siklik menggunakan air laut sintetis yang telah diasamkan.
SWAAT sering dikaitkan dengan aluminium, tetapi pintasan ini bisa menyesatkan:
aluminium ≠ secara otomatis A3
Sebelum memilih SWAAT, seorang insinyur masih perlu mengetahui:
- paduan mana yang terlibat,
- apakah permukaannya telanjang atau berlapis,
- perlakuan permukaan apa yang telah diterapkan,
- spesifikasi pelanggan atau OEM apa yang mengatur produk,
- apakah A3 benar-benar diperlukan.
Perbedaan ini penting untuk material penukar panas aluminium, panel aluminium berlapis, suku cadang aluminium otomotif, spesimen material dirgantara, dan komponen terkait kelautan.
Ruang harus mendukung baik kimia yang dibutuhkan maupun urutan lingkungan yang diperlukan.
Bagi laboratorium yang melakukan pekerjaan SWAAT berulang, persiapan larutan dan kompatibilitas kimia menjadi sama pentingnya dengan volume ruang peluru.
A4: SO₂ mengubah kategori peralatan
A4 memperkenalkan sulfur dioksida.
Metode ini menjadi sangat berbahaya untuk memperlakukan klaim produk generik "ASTM G85 capable".
Ruang yang dirancang untuk semprotan garam, kelembapan, dan pengeringan adalah tidak otomatis cocok untuk A4.
SO₂ membawa persyaratan tambahan yang mungkin meliputi:
- pengenalan gas terkontrol,
- gas metering,
- penyegelan ruang,
- material internal tahan gas,
- penanganan knalpot,
- perlindungan operator,
- safety interlocks.
ASTM mengidentifikasi A4 sebagai modifikasi semprotan garam SIKLIK SO₂.
Untuk ITM-LAB, saya akan menempatkan A4 sebagai tinjauan konfigurasi khusus, bukan sebagai kemampuan default standar.
Itu lebih bertanggung jawab secara teknis dan memberikan pemahaman yang lebih jelas kepada pelanggan tentang apa yang perlu ditentukan sebelum penawaran.
A5: "No Spray" tidak sama dengan tahap kering
A5 menggunakan elektrolit encer dengan kabut siklik dan paparan kering.
Ini adalah contoh bagus mengapa kabinet kabut garam dasar dan ruang korosi siklik bukanlah mesin yang sama.
Hanya dengan mematikan semprotan tidak selalu menciptakan lingkungan kering yang terkontrol.
Jika pengujian memerlukan tahap kering yang ditentukan, ruang mungkin perlu mengelola pertukaran udara, suhu, perilaku pengeringan, dan transisi tahap secara terkontrol.
Hal ini membuat pertanyaan utama peralatan menjadi sangat sederhana:
Apakah ruang tersebut dapat mereproduksi tahap kering yang dibutuhkan, atau hanya bisa menghentikan penyemprotan?
Itu tidak setara.
Aplikasi potensial meliputi baja berlapis, komponen otomotif, panel yang dicat, pengikat, sistem pelapis pelindung, dan rakitan logam luar ruangan.
di mana ASTM G85 muncul dalam program uji nyata
Otomotif adalah contoh yang jelas, tetapi bahkan dalam satu kendaraan persyaratan korosi dapat sangat bervariasi.
Pengikat berlapis seng, braket baja yang dicat, penukar panas aluminium, dan konektor berlapis dapat ditempatkan dalam satu rakitan yang sama. Mereka tidak otomatis menggunakan Annex ASTM G85 yang sama.
Prinsip yang sama berlaku di tempat lain.
Dalam dirgantara, paduan aluminium, pengikat, dan permukaan logam yang dilindungi dapat muncul dalam program kualifikasi di mana paparan korosi yang dimodifikasi diperlukan.
Pada peralatan laut dan pesisir, lingkungan yang mengandung garam membuat pengujian korosi penting, tetapi metode laboratorium tetap harus sesuai dengan kebutuhan sebenarnya, bukan sekadar "mensimulasikan laut."
Dalam elektronik, bahkan korosi kecil dapat memengaruhi ketahanan kontak, grounding, pelindung, atau kinerja konektor jauh sebelum karat parah yang terlihat berkembang.
Dalam pelapisan dan perlakuan permukaan, ASTM G85 dapat digunakan untuk membandingkan sistem cat, pelapis, lapisan konversi, pretreatment, dan finishing pelindung di bawah paparan terkontrol.
Tema umum bukanlah nama industri.
Adalah:
material + sistem permukaan + persyaratan yang berlaku
Satu kategori produk tidak sama dengan satu lampiran
Ini adalah salah satu kesalahan termudah yang bisa dibuat.
Komponen aluminium tidak otomatis berarti A3.
Komponen baja berlapis tidak otomatis berarti A5.
Pengikat tidak otomatis termasuk dalam satu metode korosi tetap.
Urutan yang benar adalah:
Apa itu produknya?
Lalu:
Apa materi dasarnya?
Lalu:
Lapisan atau perlakuan permukaan apa yang ada?
Lalu:
Spesifikasi pelanggan, OEM, atau produk mana yang berlaku?
Hanya setelah itu Lampiran ASTM G85 harus dipilih.
Nama produk saja tidak cukup.
ASTM G85 mendefinisikan eksposur, bukan PASS/FAIL
Poin ini layak mendapat perhatian lebih dari biasanya.
ASTM G85 mendefinisikan praktik paparan. Dokumen ini tidak secara universal mendefinisikan tingkat korosi yang dapat diterima untuk produk tertentu. ASTM secara eksplisit mencatat bahwa interpretasi hasil yang spesifik produk berada di luar cakupan praktik.
Evaluasi pasca-paparan dapat melibatkan:
- red rust,
- produk korosi putih,
- blistering,
- creepage,
- pitting,
- delamination,
- discoloration,
- perubahan massa,
- kinerja listrik.
Namun batas penerimaan berasal dari spesifikasi produk yang berlaku, gambar, persyaratan OEM, persyaratan pelanggan, atau metode evaluasi terpisah.
Dua laboratorium dapat menjalankan G85 Annex yang sama dan tetap memiliki kriteria PASS/FAIL yang berbeda karena persyaratan produk berbeda.
Itu normal.
Apa yang sebenarnya perlu dikendalikan oleh ruang
Setelah Lampiran diketahui, masalah menjadi tugas konfigurasi peralatan.
Bidang utama yang perlu ditinjau adalah kimia, pembuatan kabut, pengendalian lingkungan, perilaku transisi, pemuatan spesimen, kemampuan pengeringan, penanganan gas khusus, dan persyaratan data/kontrol.
Kompatibilitas kimia adalah yang utama. A1, A3, dan A5 tidak menggunakan kimia uji yang identik, sehingga bagian sistem yang dibasahi sangat penting.
Pembuatan kabut juga harus stabil dan dapat diulang. Performa nozzle saja tidak cukup; pasokan udara, pengiriman larutan, suhu ruang dan distribusi kabut semuanya memengaruhi paparan.
Untuk uji siklik, ruang harus dapat bergerak antar tahap yang diperlukan secara konsisten. Hal ini menjadi sangat penting selama pengujian panjang di mana pengalihan manual akan menciptakan ketergantungan operator yang tidak perlu.
Pemuatan spesimen juga perlu diperlakukan sebagai input teknik, bukan sekadar pemikiran tambahan.
Ruang nominal 1000 L tidak secara otomatis memberi tahu Anda berapa banyak bagian yang dapat dipasang dengan benar.
Pertanyaan sebenarnya adalah:
Seberapa besar spesimennya? Berapa banyak yang diuji per batch? Dari sudut berapa? Dengan jarak apa?
Dan untuk A4, penanganan SO₂ harus ditinjau secara terpisah.
Di mana seri ITM-LAB YWX/T cocok
Untuk program korosi yang dimodifikasi dan siklik, platform ITM-LAB yang relevan adalah YWX/T Series Compound Salt Spray Test Chamber.
Sistem ini ditujukan untuk program uji yang mungkin memerlukan kombinasi:
semprotan garam, kelembapan atau paparan basah, pengeringan dan siklus yang dapat diprogram
Itu membuatnya lebih cocok untuk program korosi siklik dibandingkan kabinet kabut kontinu biasa.
DUT khas meliputi suku cadang otomotif, panel berlapis, komponen aluminium, pengikat, konektor, komponen berlapis, perangkat keras industri, dan produk logam luar ruangan.
Untuk ASTM G85, ruang pelindung masih harus disesuaikan dengan Lampiran yang tepat:
Frasa "ASTM G85 capable" hanya berguna ketika konfigurasi Annex dan perangkat keras spesifik sudah jelas.
Sebelum Anda Meminta "ASTM G85 Chamber"
Permintaan yang hanya bertuliskan:
"Mohon kutip ruang ASTM G85."
meninggalkan terlalu banyak pertanyaan teknik yang belum terjawab.
Penyelidikan yang lebih baik harus mencakup:
ASTM G85 Lampiran: A1 / A2 / A3 / A4 / A5
Produk Uji: ______
Material Dasar: ______
Perlakuan Permukaan / Pelapisan: ______<br data-start="14022" data-end="14025">Dimensi Spesimen: ______
Jumlah per Batch: ______
Siklus Eksposur Wajib: ______
Solusi Uji / Kimia: ______
Durasi Paparan / Jumlah Siklus: ______
Persyaratan Evaluasi: ______
Persyaratan Khusus: SWAAT / SO₂ / Fog-Dry / Lainnya
Informasi tersebut memungkinkan pemasok untuk mengerjakan:
sistem solusi, sistem kabut, kontrol siklus, tata letak rak, volume kerja, persyaratan keselamatan, dan konfigurasi ruang akhir
Angka standar saja tidak dapat melakukan itu.
Kesalahan Spesifikasi Umum
Beberapa kesalahan muncul berulang kali.
Yang pertama adalah memperlakukan ASTM G85 sebagai satu tes. Ternyata tidak. Selalu identifikasi Lampiran.
Yang kedua adalah mengasumsikan bahwa lingkungan yang lebih agresif otomatis lebih tepat. Ternyata tidak. Lingkungan yang benar adalah yang diwajibkan oleh spesifikasi yang mengatur.
Yang ketiga adalah memanggil setiap metode G85 sebagai siklik. A1 bersifat kontinu.
Kesalahan umum lainnya adalah membeli ruang kabut saja untuk program kabut/kering. Menghentikan semprotan tidak otomatis menciptakan kondisi kering yang dibutuhkan.
Kimia juga mudah diabaikan. Larutan yang diasam, garam laut sintetis, dan elektrolit encer dapat memengaruhi material ruang secara berbeda.
Dan terakhir, ASTM G85 tidak boleh digunakan sebagai kriteria universal PASS/FAIL. Eksposur berasal dari G85; Penerimaan berasal dari persyaratan produk.
Berapa lama harus diuji coba ASTM G85?
Tidak ada satu jawaban universal tunggal.
ASTM G85 tidak menetapkan satu durasi paparan untuk setiap produk. Juga tidak menetapkan modifikasi mana yang harus digunakan untuk setiap produk.
Durasi pengujian dapat berasal dari spesifikasi OEM, persyaratan pelanggan, program kualifikasi, standar produk, atau rencana validasi internal.
Itulah sebabnya permintaan penawaran seperti:
"ASTM G85, 1000 jam"
tidak lengkap.
Permintaan yang jauh lebih baik adalah:
"ASTM G85 A3, spesimen aluminium, siklus yang ditentukan pelanggan, total paparan ___."
Lampiran dan siklus sama pentingnya dengan jumlah jam.
Bisakah jam ASTM G85 diubah menjadi tahun di luar ruangan?
Bukan sebagai aturan universal.
Pernyataan seperti:
"500 jam sama dengan lima tahun s di luar ruangan"
harus diperlakukan dengan hati-hati kecuali terdapat korelasi spesifik produk yang tervalidasi.
Korosi lapangan bergantung pada iklim, suhu, kelembapan, curah hujan, deposisi garam, polusi, laju pengeringan, geometri, orientasi, kerusakan dan perawatan pelapis.
Pengujian korosi dipercepat berguna untuk perbandingan dan kualifikasi terkontrol.
Ini tidak otomatis menjadi konversi jam langsung ke masa layanan nyata.
FAQ
Apakah ASTM G85 sama dengan ASTM B117?
Tidak. ASTM B117 menggunakan lingkungan kabut garam kontinu, sedangkan ASTM G85 memodifikasi kimia, urutan paparan, atau keduanya tergantung pada Lampiran yang dipilih.
Metode ASTM G85 mana yang disebut SWAAT?
A3.
Apakah A1 siklik?
No. A1 bersifat kontinu.
Metode mana yang menggunakan SO₂?
A4.
Bisakah satu ruang menjalankan setiap Annex ASTM G85
?Tidak secara otomatis. Fungsi dan material ruang yang dipasang harus diperiksa berdasarkan metode yang dipilih, terutama untuk A4.
Peta Jalan Pemilihan Ruang Uji ASTM G85
APA YANG SEDANG KAMU UJI?
↓
LOGAM / LAPISAN / PELAPISAN / KOMPONEN LENGKAP
↓
DEFINISIKAN MATERIAL + SISTEM PERMUKAAN
↓
KONFIRMASI KEBUTUHAN PRODUK / PELANGGAN
↓
apakah ASTM G85 DIPERLUKAN?
↓
LAMPIRAN YANG MANA?
A1 · A2 · A3 · A4 · A5
↓
DEFINISIKAN KIMIA UJI
↓
DEFINISIKAN SIKLUS EKSPOSUR
↓
DEFINISIKAN UKURAN SPESIMEN + KUANTITAS
↓
PERIKSA PERSYARATAN KHUSUS
SWAAT / SO₂ / FOG-DRY
↓
VERIFIKASI FUNGSI RUANG
↓
VERIFIKASI VOLUME KERJA
↓
PILIH KONFIGURASI YWX/T
Definisikan program korosi terlebih dahulu. Pilih ruang kedua.
Kesimpulan

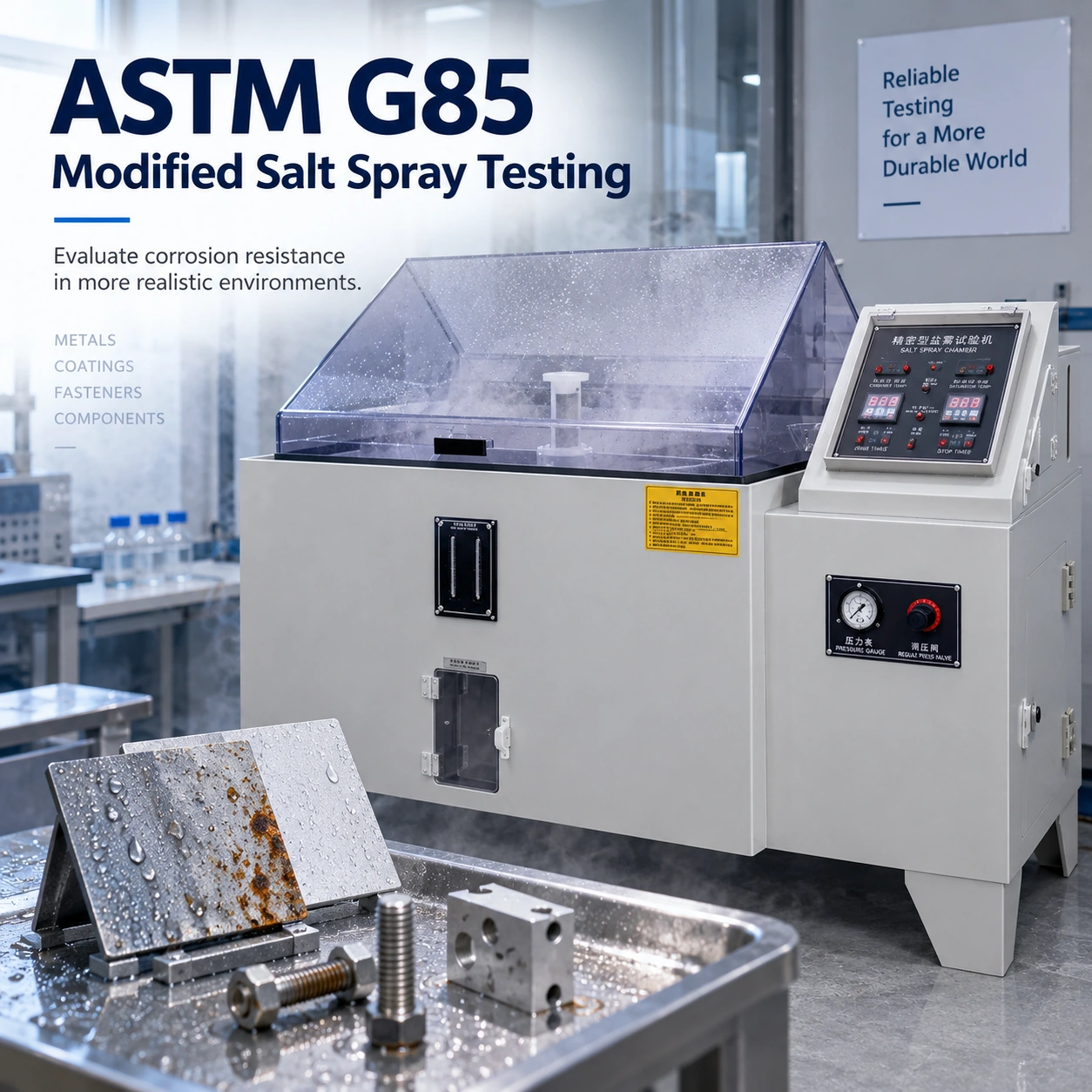

ASTM G85 tidak boleh diperlakukan sebagai satu kotak centang tunggal pada spesifikasi ruang peluru.
Jalur seleksi nyata adalah:
Lampiran → material → sistem permukaan → kimia → siklus → beban spesimen → persyaratan evaluasi
Setelah input tersebut jelas, peralatan dapat dikonfigurasi berdasarkan pengujian sebenarnya.
Untuk proyek ASTM G85, kirimkan Lampiran, material spesimen, perlakuan permukaan, dimensi spesimen, jumlah, siklus yang dibutuhkan, durasi paparan, dan kebutuhan SWAAT, SO₂, atau kabut/kering.
Itu memberikan tim teknik informasi yang cukup untuk merekomendasikan konfigurasi YWX/T yang benar tanpa terlalu spesifik atau kurang spesifikasi.
