RFQ tipikal untuk wire-terminal pull tester mungkin berbunyi:
>18 kabel AWG.
Uji tarik terminal Crimp.
Persyaratan minimum: 100 N.
Butuh mesin uji-tarik.
Terdengar spesifik, tetapi belum cukup informasi untuk memilih sistem pengujian.
Angka 100 N mungkin merupakan gaya minimum yang harus ditahan oleh crimp yang sudah selesai. Itu tidak memberi tahu kita berapa banyak gaya yang sebenarnya akan dihasilkan oleh koneksi yang baik sebelum gagal. Juga tidak memberitahu kita bagaimana terminal harus dipegang, berapa banyak kawat bebas yang tersedia untuk mencengkeram kawat, atau spesifikasi mana yang mendefinisikan kondisi uji.
Sebelum memilih load cell, biasanya kami akan meminta gambar atau sampel terminal, konstruksi kawat, persyaratan pengujian yang berlaku, rentang break-force yang diharapkan, dan volume sampel harian.
Itulah titik awal praktis untuk uji crimp pull: tentukan kondisi koneksi dan pengujian sebelum memilih mesin.
Apa yang diukur oleh tes crimp-pull?
Dalam panduan ini, crimp pull testing berarti menerapkan beban tarik pada sambungan antara konduktor kawat dan terminal atau kontak yang dicrimp.
Batas itu penting karena beberapa pengujian konektor dapat terlihat mirip setelah spesimen dipasang pada alat penguji gaya.
Menarik konduktor dari laras crimp adalah uji tarik crimp. Menarik kontak dari rumah konektornya adalah uji retensi kontak. Menarik dua bagian konektor terpisah adalah uji gaya pasangan atau pelepasan.
Semua mungkin menghasilkan hasil dalam newton, tetapi mereka mengevaluasi antarmuka yang berbeda.
Untuk uji crimp pull, koneksi yang diminati adalah:
Konduktor → Terminal Crimp Barrel →
Pengujian mengevaluasi integritas mekanis koneksi tersebut sesuai dengan kondisi yang ditetapkan oleh metode pengujian yang berlaku dan persyaratan produk.
Jika aplikasi Anda melibatkan penarikan terminal dari rumah daripada konduktor dari crimp, lihat Connector Pull-Out Force Test kami
IEC 60352-2, EIA-364-08C dan Persyaratan Produk
Dua referensi sering muncul dalam pengujian crimp wire-terminal.
IEC 60352-2:2024 mencakup koneksi tanpa solder yang dicrimp dalam lingkup yang ditentukan dan menyediakan persyaratan, metode pengujian, serta panduan praktis untuk koneksi yang di-crip.
EIA-364-08C membahas pengujian kekuatan tarik crimp untuk kontak dan konduktor konektor listrik.
Namun, untuk pemilihan peralatan, mengetahui angka standar hanyalah sebagian dari pekerjaan.
Metode pengujian menetapkan bagaimana koneksi diuji. Terminal, harness, produk, atau spesifikasi pelanggan yang berlaku menetapkan apa yang diharapkan dicapai oleh koneksi yang sudah selesai.
Perbedaan ini penting ketika seseorang menemukan tabel tarik-gaya secara online dan mengasumsikan bahwa nilai yang ditampilkan untuk ukuran kabel tertentu secara otomatis menjadi kriteria penerimaan untuk setiap terminal yang menggunakan konduktor tersebut.
Tidak ada.
Jika RFQ hanya mengatakan "IEC crimp pull test," kami tetap akan meminta metode yang tepat dan spesifikasi kabel, harness, terminal, atau pelanggan yang digunakan.
Mengapa dua crimp yang menarik dapat menghasilkan gaya tarikan yang berbeda
Uji crimp pull sering dianggap sebagai inspeksi akhir pada terminal yang sudah selesai. Di lini produksi, lebih berguna untuk memandang hasilnya sebagai satu keluaran dari seluruh proses crimping.
Misalkan sebuah garis biasanya menghasilkan hasil pull sekitar 85–95 N. Selama satu shift, beberapa sampel mulai gagal di kisaran 60 N tinggi.
Ukuran kabel tidak berubah. Nomor bagian terminal maupun mesin tarik-uji juga tidak ada.
Penguji bukanlah hal pertama yang layak disalahkan.
Penyelidikan harus bergerak ke hulu. Apakah penyisipan konduktor berubah? Apakah helai rambut dipotong saat stripping? Apakah tinggi crimp masih dalam target proses? Apakah terminal sudah berada dengan benar di aplikator? Apakah alat tersebut aus atau terkontaminasi?
Crimp yang sudah selesai dapat terlihat dapat diterima dari luar meskipun perilaku mekanisnya sudah berubah.
Inilah salah satu alasan mengapa pengujian pull berguna untuk crimp quality control. Perubahan hasil tes dapat membantu mengekspos perubahan proses sebelum perubahan itu terlihat hanya dari inspeksi visual.
Mengapa perlengkapan penting dalam uji tarik terminal kabel
Dalam banyak aplikasi crimping, desain fixture lebih penting daripada membeli rangka tarik yang lebih besar.
Kedua ujung spesimen memiliki masalah pegangan yang sangat berbeda. Satu adalah kawat fleksibel; yang lainnya bisa berupa terminal cincin, terminal bilah, terminal laras terbuka, atau kontak konektor kecil.
Mereka tidak boleh hanya diperlakukan sebagai dua spesimen tarik konvensional.
Menahan terminal
Terminal harus tetap ditahan selama penarikan tanpa lampu yang secara artifisial mendukung koneksi dievaluasi.
Solusinya sangat bergantung pada geometri.
Terminal cincin sering kali dapat ditempatkan di sekitar pin yang sesuai. Kontak kecil mungkin memerlukan pelat berlubang atau dudukan khusus geometri. Bentuk terminal lainnya memerlukan pengaturan penahan sendiri.
Tujuannya bukan tekanan penjepit maksimum. Ini adalah repeatable restraint dengan jalur beban yang terkontrol.
Memegang kabel
Ujung yang berlawanan menciptakan masalah yang berbeda.
Grip kawat yang bekerja baik pada kabel berisolasi PVC yang relatif tebal mungkin tidak bekerja sama baiknya dengan kabel yang lebih kecil atau lebih lunak.
Pegangan yang terlalu sedikit dapat menyebabkan slip. Tekanan lokal yang terlalu tinggi dapat merusak isolasi atau konduktor dan menciptakan titik kegagalan baru di tepi rahang.
Panjang kabel bebas yang tersedia juga penting. Rakitan produksi yang benar-benar valid mungkin meninggalkan sangat sedikit kawat lurus antara terminal dan komponen lain, sehingga beban spesimen lebih sulit daripada rentang gaya itu sendiri.
Menjaga pull tetap sejajar
Penyelarasan adalah bagian ketiga dari masalah fixture.
Jika tali tarik tidak melewati sumbu crimp yang dimaksud, sebagian gaya mesin yang diterapkan dapat digunakan untuk membengkokkan atau memutar terminal daripada membebani sambungan yang dicrimp terutama dalam keadaan tegang.
Pembacaan gaya mungkin masih terlihat normal di layar.
Jalur beban mungkin tidak ada.
Apakah crimp lemah—atau pengaturan pengujian gagal?
Jika hasilnya tampak salah, periksa spesimen sebelum mengubah proses produksi.
Gaya puncak rendah dapat berasal dari crimp itu sendiri. Hal ini juga bisa berasal dari cara spesimen dipasang.
Pembedaan menjadi lebih mudah jika pengamatan dipisahkan menjadi dua kelompok.
Perilaku spesimen
Draw-out konduktor berarti konduktor telah terpisah dari koneksi yang dicrimp. Gaya yang dihasilkan kemudian dapat dievaluasi sesuai dengan kebutuhan yang berlaku.
Putusnya kabel adalah kejadian yang berbeda. Konduktor gagal daripada sekadar menarik keluar dari laras, sehingga hasilnya harus diinterpretasikan sesuai metode yang berlaku, bukan secara otomatis diklasifikasikan setara dengan pull-out.
Masalah pengujian
Slip kawat berarti terjadi pergerakan antara spesimen dan pegangan.
Terminal slip berarti penahan tidak menahan terminal secara konsisten.
Rotasi terminal atau pembengkokan dapat menunjukkan bahwa geometri fixture tidak sesuai dengan spesimen.
Tarikan off-axis memperkenalkan komponen beban yang tidak dimaksudkan dalam uji tarik aksial yang sederhana.
Hasil rendah akibat kawat tergelincir pada gagang tidak boleh secara otomatis dianggap sebagai bukti kremp lemah.
demikian pula, jika beberapa spesimen secara konsisten melengkung ke arah yang sama sebelum gagal, perlengkapan tersebut layak diperiksa sebelum mesin crimping disesuaikan.
Ketika kurva gaya-perpindahan berguna
Untuk pemeriksaan produksi rutin, gaya puncak mungkin sudah menjadi semua yang dibutuhkan spesifikasi.
Kurva menjadi lebih berguna ketika hasil mulai berperilaku berbeda atau ketika pengaturan pengujian baru sedang dikembangkan.
Pertimbangkan dua spesimen:
Contoh A: 105 N puncak
Contoh B: 104 N puncak
Pada laporan lulus/gagal, keduanya hampir identik.
Kurva mungkin menceritakan kisah yang berbeda.
Sampel A mungkin naik dengan mulus hingga maksimum yang jelas sebelum pemisahan. Sampel B mungkin menunjukkan dataran tinggi yang tidak beraturan dan pergerakan yang jauh lebih banyak sebelum mencapai puncak serupa.
Pola tersebut tidak mendiagnosis cacat crimp tertentu dengan sendirinya. Gerakan tambahan bisa berasal dari spesimen, pergerakan terminal, slip kabel, atau bagian lain dari setup.
Kurva ini menunjukkan bahwa kedua tes tersebut tidak berperilaku sama.
Untuk pengembangan, pemecahan masalah, atau perbandingan proses, informasi tersebut bisa sangat berharga. Untuk QC produksi berulang, gaya puncak ditambah pengamatan yang jelas terhadap mode kegagalan mungkin sudah cukup.
Mengapa persyaratan 80 N tidak berarti Anda membutuhkan tester 80 n
Ini adalah salah satu kesalahan termudah saat menentukan mesin uji tarik data-crimp pull.
Misalkan persyaratan produk mengatakan:
Gaya tarik minimum: 80 N
Itu adalah ambang batas penerimaan. Bukan berarti koneksi yang baik akan gagal di 80 N.
Bayangkan data produksi historis menunjukkan hasil normal sekitar 120–150 N, sementara spesimen yang sangat kuat dapat mendekati 180 N sebelum gagal.
Sistem pengujian masih harus mengukur spesimen tersebut.
Nilai-nilai ini adalah persyaratan crimp ilustratif, bukan universal.
Pelajaran peralatan adalah yang terpenting:
load cell harus mencakup rentang tenaga kerja yang sebenarnya, bukan hanya ambang batas.
Pergi ke ekstrem yang berlawanan tidak selalu lebih baik. Memasang load cell yang jauh lebih besar hanya karena menawarkan kapasitas lebih besar bisa tidak diperlukan ketika seluruh aplikasi menggunakan gaya rendah.
Bagi pemasok mesin, dua nilai gaya lebih berguna daripada satu:
Apa persyaratan minimum penerimaan?
dan
Berapa gaya tertinggi yang secara wajar Anda harapkan akan dihasilkan oleh spesimen sebelum gagal?
Cara Memilih Mesin Uji Crimp Pull
Setelah spesimen dan jangkauan tenaga kerja dipahami, pemilihan peralatan menjadi jauh lebih mudah.
Urutan praktis adalah:
Kabel dan terminal → perkiraan gaya putus → perlengkapan terminal → sel beban, → pegangan kawat → penyelarasan → kecepatan uji → yang dibutuhkan → volume harian → konfigurasi mesin
Urutan itu disengaja.
Pengujian terminal gaya rendah sering dibatasi oleh rentang pengukuran dan penanganan spesimen, bukan oleh kapasitas maksimum rangka tarik.
Sebuah mesin bisa memiliki kapasitas gaya yang jauh lebih dari cukup dan tetap tidak nyaman jika terminal tidak dapat ditemukan secara konsisten atau kabel tergelincir selama pengujian.
Volume harian juga mengubah konfigurasi.
Laboratorium pengembangan yang menjalankan sepuluh sampel per hari dapat mentolerir penyesuaian lampu manual lebih lanjut. Pabrik harness yang menguji 300 sampel per hari akan lebih memperhatikan akses beban, posisi yang dapat diulang, dan operasi pegangan.
Hasil yang dibutuhkan juga harus ditentukan sebelum perangkat lunak dan alur pelaporan difinalisasi. Beberapa pelanggan hanya membutuhkan gaya puncak dan lulus/gagal. Yang lain menginginkan kurva penuh gaya-perpindahan atau klasifikasi kegagalan tercatat untuk keterlacakan.
Mengonfigurasi RS-8010A untuk Pengujian Crimp Pull
Sebagian besar tes tarik terminal kabel tidak memerlukan rangka tarik struktural yang besar.
Mereka membutuhkan sistem gaya lebih rendah yang dapat dikonfigurasi mengelilingi spesimen.

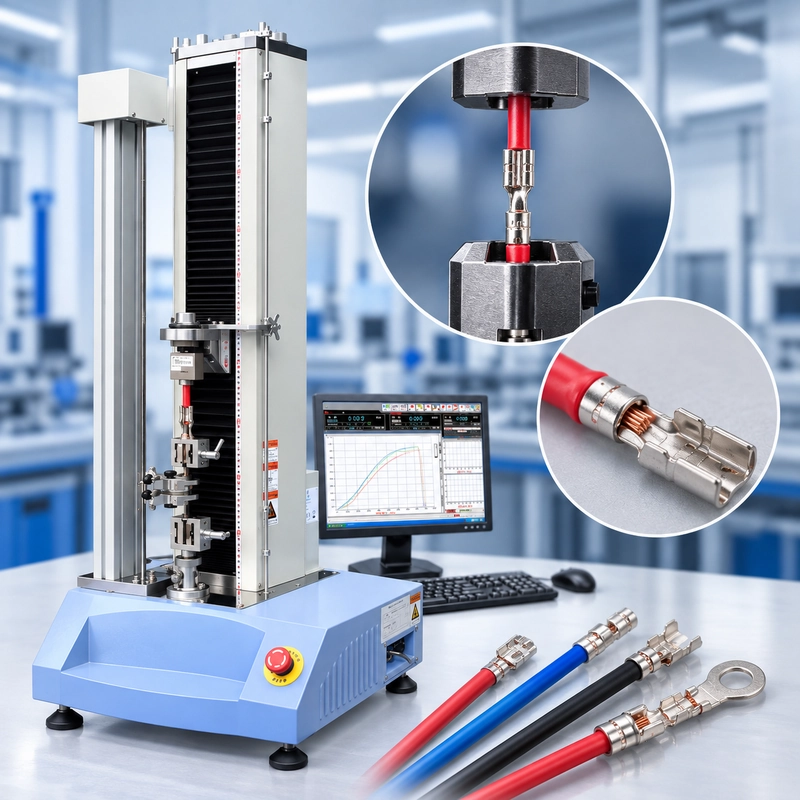

Target ITM-LAB RS-8010A Servo Control Universal Testing Machine tersedia dalam kapasitas mulai dari 50 N hingga 5 kN, menjadikannya platform untuk mengevaluasi banyak terminal kabel dan daya tarik gaya rendah lainnya aplikasi.
Namun, untuk pengujian cimp, mesin hanya merupakan salah satu bagian dari sistem.
Konfigurasi praktis dapat mencakup:
RS-8010A + load cell yang sesuai + wire grip + terminal fixture + perangkat lunak uji
Konfigurasi pasti tergantung pada keluarga terminal.
Terminal cincin pengujian pelanggan mungkin memerlukan fixture penentuan lokasi yang relatif sederhana. Laboratorium wire-harness yang menangani beberapa kontak konektor kecil mungkin memerlukan penahan terminal yang dapat diganti. Isolasi lunak, panjang kawat bebas yang pendek, atau volume uji harian yang tinggi dapat mengubah susunan kawat-pegangan lagi.
Inilah sebabnya gambar terminal atau beberapa sampel fisik sering memberi tahu kita lebih dari sekadar permintaan yang mengatakan:
Kita membutuhkan penguji tarik 500 N.
Angka 500 N membantu mendefinisikan kapasitas.
Spesimen menjelaskan bagaimana pengujian harus bekerja.
A Wire-Harness RFQ Realistis
Pertimbangkan permintaan ini:
Ada cukup informasi untuk memahami aplikasi, tetapi belum cukup untuk menyelesaikan sistem pengujian.
Pertama, "IEC" perlu menjadi metode yang tepat dan spesifikasi produk yang berlaku.
Kedua, persyaratan minimum 80 N tidak menetapkan rentang tenaga kerja yang sebenarnya. Spesimen normal mungkin hanya gagal sedikit di atas nilai tersebut—atau jauh lebih tinggi.
Ketiga, gambar terminal atau sampel fisik diperlukan untuk mengevaluasi pengekangan dan penyelarasan.
Panjang kawat bebas yang tersedia dapat memengaruhi susunan pegangan, sementara kecepatan uji dan output yang dibutuhkan harus sesuai dengan metode yang berlaku.
Lalu ada volume harian.
Pada 300 spesimen per hari, pemuatan dan pembongkaran merupakan bagian dari keputusan peralatan. Perangkat yang mengukur dengan akurat namun membutuhkan beberapa penyesuaian lambat untuk setiap spesimen bisa menjadi bottleneck.
Inilah sebabnya pemilihan peralatan bekerja lebih baik ketika percakapan dimulai dengan spesimen daripada angka kapasitas mesin.
Apa yang harus dikirim sebelum meminta sistem uji Crimp Pull
Untuk sebagian besar proyek, ITM-LAB tidak memerlukan dokumen spesifikasi panjang sebelum mengevaluasi aplikasi.
Informasi yang paling berguna adalah:
- Ukuran kabel dan tipe konduktor
- Tipe terminal dan gambar terminal atau sampel fisik
- Metode pengujian yang berlaku
- Spesifikasi produk atau pelanggan
- Gaya tarik minimum yang dibutuhkan
- Jangkauan break-force aktual yang diharapkan
- Tersedia panjang kabel bebas
- Kecepatan uji yang diperlukan
- Output yang dibutuhkan: gaya puncak, lengkungan, dan/atau pengamatan kegagalan
- Volume uji harian
- Jumlah tipe terminal yang akan diuji
Jika gaya putus yang diharapkan tidak diketahui, sampel crimp yang sudah selesai secara representatif sangat berguna.
Untuk terminal yang tidak biasa, geometri fisik bisa lebih penting dalam pemilihan perlengkapan daripada kebutuhan gaya nominal.
Peta Jalan Pemilihan Peralatan Uji Tarik Crimp
Crimp Pull Test FAQ
Apa itu tes crimp pull?
Uji crimp pull menerapkan beban tarik pada sambungan crimp konduktor-ke-terminal untuk mengevaluasi kekuatan mekanisnya. Gaya yang dihasilkan dan perilaku spesimen diinterpretasikan sesuai dengan metode pengujian yang berlaku dan kebutuhan produk.
Apakah tes crimp pull sama dengan retensi kontak?
Tidak. Uji crimp pull mengevaluasi koneksi crimp koneksi crimp wire-to-terminal. Retensi kontak mengevaluasi apakah kontak tetap tertahan di connector housing. Jadwal dan tujuan uji berbeda.
Berapa besar gaya tarik yang harus ditahan oleh terminal crimp?
Tidak ada satu nilai gaya universal tunggal untuk setiap terminal yang dicrimp. Persyaratan tergantung pada konduktor, sistem terminal, standar yang berlaku, serta spesifikasi produk atau pelanggan.
Apa perbedaan antara gaya tarik minimum dan kapasitas mesin?
Gaya tarik minimum adalah persyaratan penerimaan. Seleksi mesin dan load cell harus memperhitungkan gaya yang sebenarnya dapat dihasilkan spesimen sebelum gagal, yang mungkin jauh lebih tinggi dari nilai minimum pass.
Fixture apa yang diperlukan untuk uji tarik terminal kabel?
Sistem biasanya membutuhkan perlengkapan untuk menahan terminal dan pegangan yang sesuai untuk menahan kabel. Susunan yang benar bergantung pada geometri terminal, konstruksi kawat, panjang bebas yang tersedia, dan jalur beban yang diinginkan.
Load cell apa yang harus saya gunakan untuk tes crimp-pull?
Pilih load cell di sekitar rentang tenaga kerja aktual yang diharapkan, bukan hanya nilai minimum penerimaan. Hasil uji historis atau spesimen representatif berguna ketika gaya putus yang diharapkan tidak diketahui.
Pemikiran Akhir
Menerapkan gaya tarik adalah bagian mudah dari tes crimp pull.
Pertanyaan yang lebih penting adalah apakah antarmuka yang benar sedang dimuat, apakah terminal dan kabel ditahan tanpa selip atau pembengkokan yang tidak diinginkan, dan apakah rentang pengukuran mencerminkan apa yang sebenarnya akan dilakukan spesimen.
Itulah sebabnya persyaratan minimum data-end="21226" data-end 80 N tidak cukup untuk memilih penguji.
Persyaratan penerimaan membantu mendefinisikan lulus/gagal. Rentang break-force yang sebenarnya membantu mengukuran load cell. Geometri terminal menentukan bagaimana spesimen harus diikat. Konstruksi kawat memengaruhi cengkeraman. Volume harian memengaruhi seberapa praktis pengaturan ini harus berjalan.
Untuk banyak aplikasi wire-terminal dengan gaya lebih rendah, ITM-LAB RS-8010A menyediakan platform yang sesuai untuk evaluasi, dengan kapasitas yang tersedia dari 50 N hingga 5 kN. Konfigurasi akhir tetap harus dipilih sebagai sistem pengukuran lengkap, bukan hanya dari kapasitas mesin.
Jika Anda sudah memiliki gambar terminal atau beberapa sampel crimp yang sudah selesai, kirimkan beserta ukuran kabel, persyaratan pengujian yang berlaku, dan rentang gaya tarik yang diharapkan.
ITM-LAB kemudian dapat mengevaluasi load cell, terminal fixture, wire grip, ruang uji yang dapat digunakan, dan konfigurasi RS-8010A sesuai aplikasi sebenarnya.
