Tutup botol yang diterapkan pada 0,80 N·m tidak selalu memerlukan 0,80 N·m untuk dibuka.
Ukurlah segera setelah aplikasi dan Anda mungkin mendapatkan satu hasil. Tunggu 24 jam dan torsi penghilangannya mungkin berbeda. Ubah lapisan dalam, lapisan botol, suhu penyimpanan, kecepatan aplikasi, atau metode genggaman, dan hasilnya bisa bergeser lagi.
Hal ini karena cap torque bukanlah satu sifat tetap dari sebuah paket.
Yang penting adalah peristiwa mekanis mana yang Anda ukur—dan kapan.
Torsi aplikasi menggambarkan apa yang terjadi saat penutupan diperencang. Torsi penghilangan menggambarkan apa yang terjadi saat pintu dibuka. Retensi torsi melihat perilaku penutupan setelah periode atau riwayat pengkondisian yang ditentukan.
Botol yang sama. Topi yang sama. Pertanyaan berbeda.
Memahami perbedaan tersebut adalah titik awal untuk uji torsi tutup botol bottle cap.

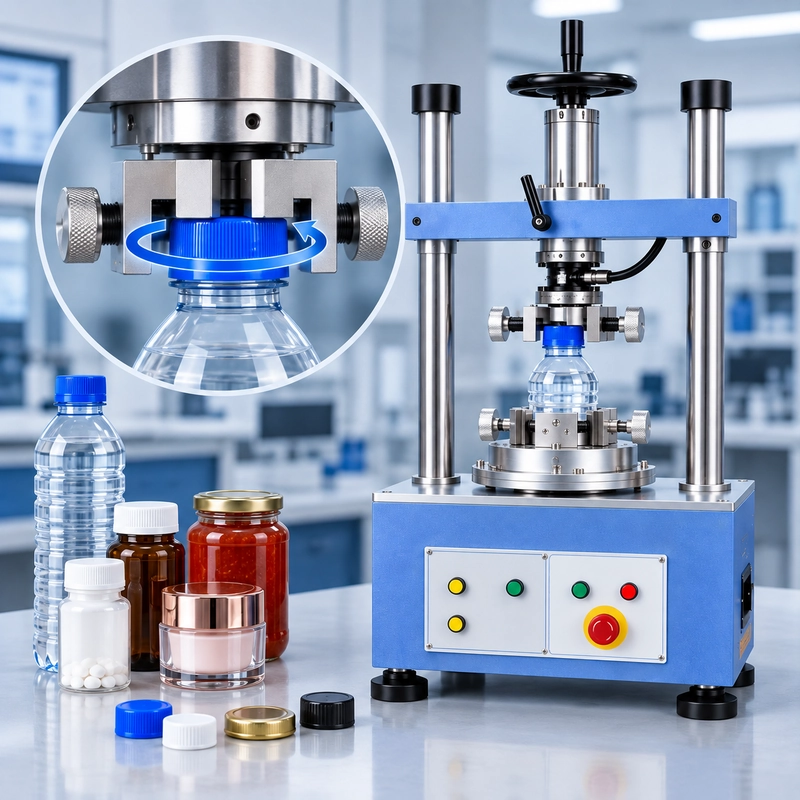

Apa Sebenarnya Tes Torsi Tutup Botol Mengukur
Pengaturan dasarnya terlihat sederhana.
Botol atau wadah dibatasi. Tutup diputar. Sensor torsi mengukur resistansi rotasi yang dihasilkan selama peristiwa yang ditentukan.
Namun nilai torsi tanpa peristiwa tersebut tidak lengkap.
Pertimbangkan hasil ini:
0,55 N·m
Bisa jadi torsi yang digunakan untuk menerapkan cap. Ini bisa menjadi torsi maksimum yang diukur saat pelepasan. Bisa berupa hasil penghapusan langsung atau nilai yang diukur setelah 24 jam penyimpanan.
Semua mendeskripsikan berbagai kondisi uji.
Poin terakhir penting karena penutupan tidak selalu menghasilkan satu puncak yang bersih.
Tergantung pada tutup, liner, segel, ulir, dan metode pengujian, resistansi dapat berubah selama rotasi.
Untuk pemeriksaan produksi rutin, satu nilai puncak mungkin sudah cukup. Untuk analisis teknik, bentuk peristiwa juga bisa berpengaruh.
Torsi aplikasi dan torsi penghilangan adalah peristiwa yang berbeda
Sangat menggoda untuk menganggap torsi penghilangan sebagai torsi aplikasi yang berjalan mundur.
Secara mekanis, itu terlalu sederhana.
Penutupan thread kontinu melewati sebuah urutan:
CAP APPLICATION
↓
KETERLIBATAN THREAD
↓
PENUTUPAN DUDUK
↓
WAKTU / INTERAKSI MATERIAL / PENGKONDISIAN
↓
penghapusan cap
Torsi aplikasi termasuk pada bagian pertama dari urutan tersebut.
Torsi penghilangan termasuk yang terakhir.
Di antara keduanya, paket dapat berubah.
Penutupan dapat mengendurkan setelah pengencangan. Lapisan dalam bisa terus menekan atau menempat. Kontak antara penutup dan finishing botol dapat berubah. Suhu dapat mengubah kekakuan dan gesekan polimer. Penyimpanan dapat mengubah keadaan mekanis paket.
Penghilangan torsi bukan sekadar torsi aplikasi secara terbalik.
Penutupan yang diterapkan pada 0,80 N·m mungkin kemudian memerlukan jauh lebih sedikit—atau berperilaku berbeda dengan cara lain—selama penghapusan.
Perbedaan itu tidak otomatis berarti paket tersebut cacat. Ini berarti aplikasi dan pengangkatan adalah peristiwa mekanis yang terpisah dan harus dievaluasi sebagai demikian.
Tidak ada aturan universal bahwa torsi yang lebih tinggi lebih baik.
Torsi aplikasi yang tidak memadai dapat menjadi masalah pada beberapa sistem penutupan. Torsi yang berlebihan juga dapat menimbulkan kesulitan, termasuk pembukaan keras, deformasi paket, atau masalah terkait ulir.
Rentang yang dapat diterima harus berasal dari desain paket, persyaratan proses, metode yang berlaku, dan spesifikasi produk—bukan dari target torsi generik.
Apa yang sebenarnya dikatakan retensi torsi kepada Anda
Retensi torsi menjadi berguna ketika pertanyaan teknik sudah tidak lagi:
Torsi apa yang diterapkan?
tapi:
Apa yang terjadi setelah aplikasi?
Pertimbangkan contoh ilustratif murni—bukan batas spesifikasi:
Informasi penting bukanlah bahwa 0,55 N·m itu "baik" atau "buruk."
Tidak ada yang hanya dalam angka-angka itu yang memberitahu kita hal itu.
Yang mereka tunjukkan adalah perilaku penutupan yang diukur berubah antara aplikasi dan penghapusan selanjutnya.
Kontributor yang mungkin meliputi relaksasi polimer, kompresi liner, pemasangan segel, interaksi ulir, gesekan, suhu, dan riwayat penyimpanan.
Ini menjadikan time bagian dari kondisi pengujian.
Hasil yang diukur segera setelah aplikasi tidak boleh dibandingkan secara santai dengan yang diukur keesokan harinya seolah-olah kondisinya identik.
Riwayat pengkondisian perlu didefinisikan.
Satu peringatan terminologi juga penting di sini:
Retensi torsi harus diinterpretasikan sesuai dengan metode pengujian atau prosedur internal yang berlaku. Tidak selalu perhitungan persentase universal yang ada.
Beberapa program uji berfokus pada nilai aplikasi yang didefinisikan dan nilai penghapusan selanjutnya. Yang lain mungkin menghitung atau melaporkan hubungan mereka dengan cara yang berbeda.
Sebelum membandingkan hasil retensi torsi antara laboratorium, pemasok, atau lokasi produksi, pastikan bagaimana hasil tersebut didefinisikan.
Apa yang Dapat Diungkapkan oleh Kurva Torsi Cap
Teknisi produksi mungkin hanya membutuhkan satu nomor.
Seorang insinyur yang menyelidiki masalah penutupan mungkin perlu melihat apa yang terjadi selama rotasi.
Itu adalah persyaratan data yang berbeda.
Sebuah penguji torsi otomatis cap yang mampu merekam torsi sepanjang acara dapat menghasilkan kurva torsi versus rotasi atau sudut torsi.
Peristiwa penghapusan yang disederhanakan mungkin mencakup:
PERGERAKAN AWAL
↓
WILAYAH PENGHAPUSAN / BREAKAWAY
↓
RESPONS ULIR / SEGEL
↓
RILIS
Bentuk pastinya tergantung pada penutupan.
Tidak setiap cap menghasilkan urutan yang sama, dan tidak setiap puncak lokal mewakili peristiwa mekanis yang sama. Oleh karena itu, kurva harus diinterpretasikan dalam konteks desain paket, bukan diperlakukan sebagai sidik jari universal.
Misalkan dua penutupan keduanya menghasilkan torsi penghilangan maksimum sebesar 0,60 N·m.
Yang pertama naik ke puncak awal yang jelas lalu berputar dengan mulus.
Yang kedua mencapai maksimum yang sama tetapi menghasilkan beberapa puncak tidak teratur saat pembukaan.
Laporan hanya puncak membuat keduanya terlihat mirip.
Kurva tidak demikian.
Informasi tambahan tersebut dapat membantu selama studi komparatif, pengembangan fixture, investigasi kemasan, dan pekerjaan sebelum/sesudah kondisioning.
Tetapi data lebih banyak tidak otomatis menjadi data yang lebih baik.
Jika spesifikasi pengujian hanya membutuhkan torsi penghilangan puncak, menambahkan kurva yang rumit tidak membuat pengujian secara inheren lebih unggul.
Output pengukuran harus mengikuti pertanyaan teknik.
Maksimum menunjukkan seberapa banyak. Kurva membantu menunjukkan kapan itu terjadi.

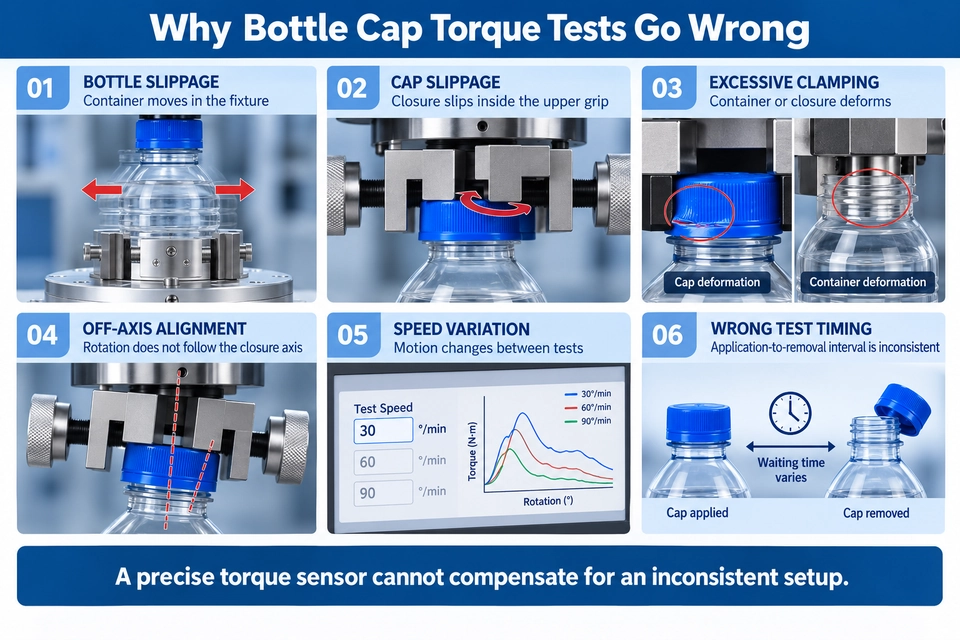

Mengapa Hasil Torsi Tutup Botol Berbeda-beda
Ketika dua hasil torsi tidak sependapat, mudah untuk menyalahkan sensor.
Kadang-kadang itu memang dibenarkan.
Seringkali perbedaan yang lebih penting ada di bagian lain dalam pengujian.
Tiga variabel layak mendapat perhatian khusus: waktu, fixturing, dan kecepatan rotasi.
Timing
Tutup yang diuji segera setelah aplikasi dan satu yang diuji setelah 24 jam tidak mengalami riwayat mekanis yang sama.
Jika satu laboratorium mengukur segera sementara laboratorium lain menunggu semalaman, membandingkan nilai torsi penghilangan yang dihasilkan bisa menyesatkan meskipun kedua instrumen dikalibrasi dengan benar.
Prosedur harus menunjukkan kapan torsi penghilangan diukur.
Jika sampel dikondisikan sebelum pengujian, riwayat tersebut juga harus didefinisikan.
Fixturing
Botol harus tetap diam saat tutup berputar.
Itu terdengar jelas sampai wadahnya tipis, lentur, meruncing, berbentuk tidak biasa, atau permukaan yang sangat sedikit untuk penjepitan.
Jika terlalu ringan dijepit, botol bisa tergelincir.
Penjepit terlalu agresif dan botol bisa berubah bentuk.
Dalam kedua kasus, penguji masih dapat menghasilkan angka yang bersih.
Masalah yang sama terjadi pada penutupan.
Jika lampu atas tergelincir, rotasi yang diperintahkan tidak ditransfer dengan benar ke cap. Jika perlengkapan mengalami deformasi atau merusak penutup, hal itu dapat mengubah kejadian yang sedang diukur.
Data bersih tidak selalu data yang valid.
Kecepatan Rotasi
Kecepatan adalah kondisi lain yang dapat hilang dari laporan uji meskipun memengaruhi cara pengukuran dihasilkan.
Satu operator dapat melepas cap secara perlahan. Yang lain mungkin akan memutarnya jauh lebih cepat.
Dengan pengujian manual, variasi tersebut sulit dihilangkan sepenuhnya.
Sistem otomatis dapat mengendalikan gerakan rotasi lebih konsisten ketika metode membutuhkannya.
Itu tidak berarti satu kecepatan universal benar untuk setiap uji torsi tutup botol. Kondisi yang sesuai harus berasal dari metode atau prosedur pengujian yang berlaku.
Penyelarasan dan Kondisi Sampel
sumbu rotasi penutupan harus sejajar dengan benar dengan sistem uji.
Rotasi off-axis dapat menimbulkan beban yang tidak diinginkan atau kontak fixture yang tidak beraturan.
Kondisi sampel juga penting. Suhu, kondisi material, kondisi liner, kelembapan, riwayat penyimpanan, dan variasi produksi dapat memengaruhi respons mekanis.
Jika sampel dibandingkan, kondisi tersebut juga harus dapat dibandingkan.
Apa Arti Cap Torque dalam Aplikasi Kemasan Nyata
Prinsip pengukuran serupa di seluruh industri kemasan.
Alasan pengukurannya bukan.
Makanan dan Minuman: Menemukan Keseimbangan Praktis
Untuk botol minuman, toples, saus, minyak makan, dan kemasan makanan lainnya, torsi penutupan sering menjadi bagian dari kontrol proses dan evaluasi kemasan.
Masalah rekayasa adalah keseimbangan.
Penutupan harus berinteraksi dengan benar dengan wadah dan sistem penyegelan, sementara kemasan yang sudah jadi juga perlu perilaku pembukaan yang sesuai.
Data torsi dapat membantu membandingkan kondisi penutupan, lot produksi, konfigurasi penutupan, kondisi penyimpanan, atau perubahan pemasok.
Yang tidak bisa dilakukan sendiri adalah membuktikan integritas segel.
Penutupan dapat memenuhi persyaratan torsi dan masih memerlukan evaluasi kebocoran, segel, atau integritas paket secara terpisah.
Cap torque adalah satu bagian dari kinerja paket—bukan pengganti setiap uji paket lainnya.
Kemasan Farmasi: Kontrol dan Dokumentasi
Kemasan farmasi dapat lebih menekankan prosedur terkontrol, pengulangan, keterlacakan, dan persyaratan khusus kemasan.
Torsi aplikasi dan penghilangan dapat memberikan informasi mekanis yang berguna untuk botol obat berulir dan sistem penutup lainnya.
Penutupan khusus memerlukan interpretasi yang lebih cermat.
Misalnya, data torsi dapat relevan untuk mekanisme penutupan tahan anak tertentu atau investigasi teknik, tetapi:
Hasil torsi sendiri tidak dapat menetapkan kinerja paket yang tahan anak.
Persyaratan regulasi, kinerja paket, farmakopeial, pelanggan, atau internal yang berlaku masih harus diikuti.
Kosmetik dan Kemasan Rumah Tangga: Perlengkapan Menjadi Tantangan
Wadah kosmetik, produk perawatan pribadi, penutup pompa, dan kemasan bahan kimia rumah tangga sering menimbulkan masalah yang berbeda.
Torsi yang diharapkan mungkin sederhana.
Memegang produk dengan benar mungkin tidak bisa.
Permukaan dekoratif, wadah meruncing, geometri tidak beraturan, dinding tipis, penutup halus, dan area pegangan kecil dapat membuat perlengkapan standar tidak cocok.
Untuk paket-paket ini, desain perlengkapan bisa menjadi sama pentingnya dengan rentang torsi itu sendiri.
Metode ASTM untuk Pengujian Torsi Penutupan Thread Kontinu
Untuk penutupan thread kontinu, dua metode ASTM sangat relevan saat membahas retensi torsi.
ASTM D7860 membahas pengukuran torsi otomatis untuk retensi torsi penutupan ulir kontinu.
ASTM D2063/D2063M menangani pendekatan non-otomatis yang sesuai.
Metode ini tidak boleh diperlakukan sebagai label generik untuk setiap uji torsi penutupan.
Paket, prosedur, dan hasil yang dibutuhkan masih perlu dikonfirmasi sebelum peralatan dipilih.
Untuk diskusi metode yang lebih rinci, lihat:
ASTM D7860 Panduan Pengujian Torsi Penutupan Otomatis
Panduan khusus tersebut dapat membahas cakupan metode, urutan pengujian, gerakan otomatis, data torsi, dan pertimbangan peralatan tanpa menduplikasinya di sini.
Manual atau Otomatis: Seberapa Banyak Kontrol yang Dibutuhkan Tes?
Pertanyaan yang berguna bukanlah apakah pengujian otomatis itu "lebih baik."
Itulah seberapa banyak kontrol yang dibutuhkan metode tersebut.
Untuk pemeriksaan penghilangan puncak yang sederhana dan sesekali, penguji torsi tutup manual mungkin sangat tepat.
Pengujian otomatis menjadi lebih berguna ketika proyek membutuhkan kecepatan terkontrol, gerakan maju/mundur yang dapat diulang, urutan aplikasi dan penghapusan, data torsi terhadap rotasi, atau jumlah pengujian berulang yang lebih besar.
Otomatisasi mengurangi satu sumber variasi: gerakan yang dikendalikan operator.
Tidak menghilangkan penyelarasan yang buruk, jangkauan sensor yang tidak tepat, pemasangan yang buruk, pengkondisian yang tidak konsisten, atau pengujian yang didefinisikan secara salah.
Otomatisasi meningkatkan kontrol. Itu tidak menyelamatkan setup yang buruk.

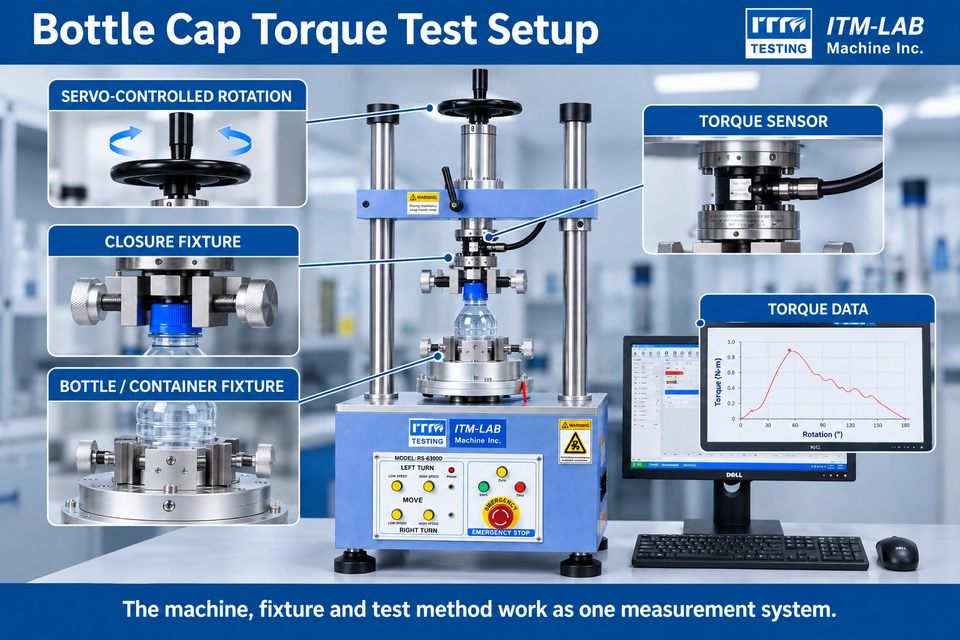

Lampu ini merupakan bagian dari pengukuran
Penguji torsi tutup botol hanyalah salah satu bagian dari sistem pengukuran.
Sensor torsi mengukur beban rotasi yang sampai ke sensor.
Lampu tersebut menentukan bagaimana beban tersebut sampai ke paket.
Lampu bawah perlu menahan wadah tanpa rotasi yang tidak diinginkan atau deformasi berlebihan. Lampu atas perlu mentransfer gerakan ke penutup tanpa tergelincir atau mengubah geometri tutup lebih dari yang diperlukan.
Hal ini membuat pemilihan fixture menjadi masalah mekanis, bukan sekadar pemeriksaan diameter.
Botol PET tipis mungkin memerlukan dukungan berbeda dari toples kaca kaku.
Tutup plastik beralur dalam mungkin mudah digenggam. Penutup logam halus atau dekoratif mungkin tidak demikian.
Wadah kosmetik tidak beraturan mungkin memerlukan pengaturan penahanan khusus meskipun rentang torsinya terbatas.
Sistem torsi penutupan lengkap lebih baik dipikirkan sebagai:
Sensor Torsi + Rotasi + Penutup + Pemasangan Kontainer + Paket + Data
Mesin ini mengukur torsi.
Seluruh pengaturan menentukan apakah angka tersebut mewakili peristiwa penutupan yang dimaksudkan.
Cara Memilih Penguji Torsi Cap
Mulai dengan paket.
Bukan kapasitas mesin.
Sebuah vial farmasi kecil, botol minuman PET, dan wadah makanan berulir besar mungkin semuanya memerlukan pengukuran torsi, tetapi tidak otomatis membutuhkan sensor, perlengkapan, atau pengaturan gerak yang sama.
Pertama, definisikan torsi kerja yang diharapkan.
Rentang yang dipilih harus sesuai dengan torsi yang sebenarnya diharapkan diukur oleh uji. Kapasitas maksimum yang jauh lebih besar tidak otomatis menjadi keuntungan.
Selanjutnya adalah geometri paket.
Tinggi dan diameter botol memengaruhi perlengkapan kontainer. Diameter tutup dan geometri permukaan memengaruhi pemasangan penutup. Paket tidak beraturan mungkin memerlukan dukungan khusus.
Kemudian definisikan event-nya:
Aplikasi? Penghapusan? Keduanya? Retensi torsi?
Setelah itu, definisikan gerakan.
Apakah metode ini memerlukan kecepatan rotasi tertentu? Satu arah atau keduanya? Aplikasi terkontrol diikuti dengan pengangkatan? Apakah sudut rotasi atau kurva torsi yang diperlukan secara lengkap?
Terakhir, definisikan data.
Pemeriksaan produksi mungkin hanya memerlukan:
Torsi Penghilangan Puncak
Sebuah program teknik mungkin memerlukan:
Torsi Aplikasi + Penghilangan Torsi + Kurva Torsi + Perbandingan Sebelum/Sesudah
Konfigurasi peralatan harus mengikuti persyaratan tersebut.
Apa yang Harus Dikirim Sebelum Pemilihan Peralatan
Sebelum merekomendasikan sebuah sistem, diperlukan informasi yang cukup untuk memahami baik paket maupun pengujian.
Detail paling berguna adalah:
- Botol / wadah: material, bentuk, foto, dan gambar yang tersedia
- Penutupan: jenis, diameter tutup dan geometri genggaman
- Dimensi: tinggi botol, diameter dan permukaan perlengkapan yang relevan
- Torsi yang diharapkan: aplikasi dan/atau rentang penghilangan
- Metode: ASTM D7860, ASTM D2063/D2063M, spesifikasi pelanggan, atau prosedur internal
- Waktu: penghapusan segera, periode tunggu yang ditentukan, atau pengujian terkondisional.
- Data: hanya puncak, nilai aplikasi/penghapusan, atau kurva torsi lengkap
Sampel representatif sangat berguna ketika paket memerlukan perlengkapan khusus.
Detail ini memungkinkan rentang sensor, rotasi, fixture, dan kebutuhan data dievaluasi bersama-sama daripada memperlakukan tester sebagai instrumen mandiri.
FAQ
Apa itu tes torsi tutup botol?
Uji torsi tutup botol mengukur resistansi rotasi selama peristiwa penutupan yang ditentukan. Tergantung pada prosedurnya, hasilnya dapat menggambarkan torsi aplikasi, torsi penghilangan, torsi penghilangan puncak, retensi torsi, atau torsi sepanjang rotasi.
Kondisi uji—termasuk timing, kecepatan, fixture, dan kondisi paket—harus didefinisikan bersama dengan nilai torsi.
Apa perbedaan antara torsi aplikasi dan torsi penghilangan?
Torsi aplikasi adalah torsi yang digunakan saat mengencangkan penutup pada kontainer. Torsi penghilangan diukur kemudian ketika penutup dilonggarkan atau dibuka.
Keduanya adalah peristiwa mekanis yang berbeda. Relaksasi material, perilaku liner atau seal, interaksi ulir, suhu, dan waktu penyimpanan dapat mengubah kemasan antara aplikasi dan pelepasan.
Apa itu retensi torsi tutup botol?
Retensi torsi menggambarkan perilaku torsi penutupan setelah waktu atau riwayat pengkondisian yang ditentukan setelah penerapan.
Metode perhitungan atau pelaporan yang tepat harus mengikuti prosedur pengujian yang berlaku; retensi torsi tidak boleh diasumsikan sebagai satu rumus persentase universal.
Mengapa torsi pelepasan tutup botol berubah seiring waktu?
Sistem penutupan terus berinteraksi setelah aplikasi. Relaksasi polimer, kompresi liner, pemasangan segel, gesekan ulir, suhu, dan riwayat penyimpanan dapat memengaruhi perilaku pelepasan di kemudian hari.
Perubahan torsi penghilangan menunjukkan bahwa kondisi mekanis berubah. Itu tidak sendiri mengidentifikasi akar penyebabnya.
Bagaimana cara memilih penguji torsi cap?
Definisikan paket terlebih dahulu: dimensi botol, jenis dan diameter tutup, torsi yang diharapkan, serta permukaan genggaman yang tersedia.
Kemudian definisikan pengujian: aplikasi atau penghapusan, waktu, kecepatan rotasi, metode yang berlaku, persyaratan fixture, dan apakah Anda membutuhkan hasil puncak atau kurva torsi lengkap.
Pilih tester berdasarkan persyaratan tersebut, bukan hanya kapasitas torsi maksimum.
Kesimpulan
Pengujian torsi tutup botol menjadi jauh lebih mudah dipahami ketika diperlakukan sebagai urutan daripada satu angka tunggal:
APPLICATION
↓
PENUTUPAN DUDUK
↓
TIME / CONDITIONING
↓
PENGHAPUSAN
↓
RETENTION / PERBANDINGAN
Untuk kontrol kualitas rutin, satu nilai puncak penghapusan mungkin sudah cukup.
Untuk pekerjaan retensi torsi, investigasi kemasan, metode pengujian otomatis, atau perbandingan teknik, waktu, gerakan terkontrol, fixturing, dan data torsi yang lebih rinci bisa menjadi sama pentingnya dengan puncak itu sendiri.
Tiga prinsip yang layak dipertahankan:
Torsi aplikasi dan torsi penghilangan adalah peristiwa mekanis yang berbeda.
Waktu antara aplikasi dan penghapusan adalah bagian dari kondisi pengujian.
Sensor torsi presisi tidak dapat mengkompensasi perlengkapan atau metode pengujian yang tidak konsisten.
Definisikan kondisi-kondisi tersebut terlebih dahulu.
Kemudian pilih penguji torsi cap.
Perlu mengonfigurasi uji torsi tutup botol?
Kirimkan informasi botol dan penutup Anda kepada ITM-LAB, rentang torsi yang diharapkan, persyaratan aplikasi/pelepasan, waktu pengujian, metode yang berlaku, serta foto atau gambar yang tersedia.
Dari detail tersebut, kebutuhan rentang torsi, kontrol gerak, perlengkapan penutup, perlengkapan kontainer, dan data dapat dievaluasi sebelum mengonfigurasi sistem pengujian.
Bahas Uji Torsi Cap Anda →
