Transfer Spesimen Otomatis | Konfigurasi Suhu A/B/C | Kapasitas yang dapat disesuaikan

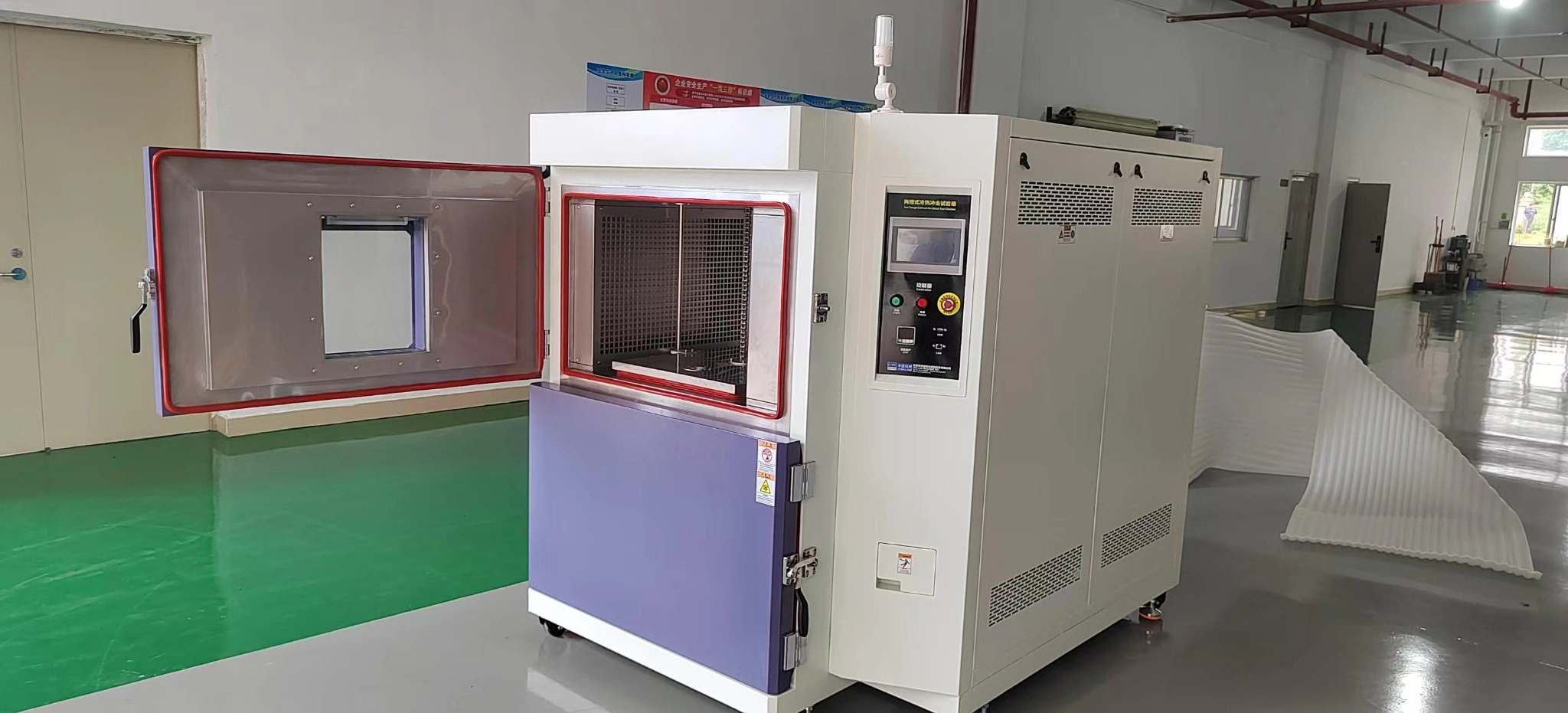

Ruang Uji Kejut Termal Dua Zona Seri ITM-Lab CTS dirancang untuk mengevaluasi ketahanan komponen elektronik, suku cadang otomotif, semikonduktor, dan material industri terhadap perubahan suhu yang tiba-tiba.
Dengan ruang panas dan dingin yang independen, sistem ini secara otomatis memindahkan spesimen uji antara dua zona suhu untuk menilai potensi kegagalan yang disebabkan oleh ekspansi termal, kontraksi, dan tekanan material.
Tersedia dalam kapasitas 50L–300L, dengan konfigurasi yang disesuaikan untuk memenuhi berbagai kebutuhan pengujian.
Spesifikasi Utama
-
Pilihan suhu rendah: −40°C / −55°C / −65°C
-
Rentang Kejut Suhu Tinggi: +60°C hingga +150°C
-
Fluktuasi Suhu: ±0,5°C
-
Kapasitas Kamar: 50L–300L / Dapat Disesuaikan
-
Transfer Spesimen: Otomatis
-
Ruang Dalam: Baja Tahan Karat SUS304
Fitur Utama | Nilai jual
- Zona Panas & Dingin Independen
Zona suhu terpisah memungkinkan perubahan suhu paparan spesimen secara cepat tanpa harus memanaskan dan mendinginkan satu ruang uji secara berulang kali.
- Transfer Spesimen Otomatis
Keranjang spesimen secara otomatis bergerak antara ruang panas dan dingin sesuai dengan siklus uji yang diprogram.
- Tiga Konfigurasi Suhu
Tipe A (−40°C), Tipe B (−55°C), dan Tipe C (−65°C) tersedia untuk berbagai kebutuhan pengujian suhu rendah.
- Kontrol Suhu yang Stabil
Fluktuasi suhu sebesar ±0,5°C dalam kondisi operasi yang ditentukan.
- Konstruksi Ruang Tahan Lama
Interior baja tahan karat SUS304 dengan isolasi termal dan penyegelan untuk operasi laboratorium.
- Operasi yang dapat diprogram
Kontrol otomatis pengaturan suhu, periode paparan, transfer spesimen, dan siklus pengujian.
Spesifikasi Teknis
Model yang Tersedia
Suhu & Performa Sistem
Cara Kerja Ruang Kejut Termal Dua Zona
Seri CTS mempertahankan lingkungan panas dan dingin yang terpisah. Selama pengujian, mekanisme transfer otomatis memindahkan keranjang spesimen di antara dua ruang sesuai dengan waktu paparan yang diprogram dan hitungan siklus.
Proses ini menciptakan perubahan cepat pada suhu paparan spesimen dan membantu mengevaluasi potensi kerusakan yang disebabkan oleh stres termal berulang.
Aplikasi Khas
Seri CTS mendukung pengujian keandalan kejutan termal untuk:
-
Elektronika Otomotif: ECU, sensor, konektor, dan modul elektronik.
-
Semikonduktor: paket IC dan komponen elektronik.
-
Rakitan PCB: Sambungan solder, papan sirkuit, dan koneksi elektronik.
-
Komponen Baterai: Bahan, konektor, dan wadah terkait baterai, sesuai dengan persyaratan keselamatan spesimen.
-
Material Industri: Plastik, karet, segel, perekat, dan komposit.
Standar Pengujian yang Berlaku
Seri CTS dapat dikonfigurasi untuk prosedur kejutan suhu yang relevan, termasuk:
-
IEC 60068-2-14 — Perubahan Suhu (Uji Na)
-
GB/T 2423,22 — Perubahan Suhu
-
MIL-STD-810H Metode 503.7 — Kejutan Suhu
-
JEDEC JESD22-A106 — Kejut Termal
Kelayakan pengujian tergantung pada prosedur yang dipilih, kondisi suhu, beban spesimen, kinerja transfer, dan konfigurasi ruang pemeriksaan.
Pengujian Pabrik Sebelum Pengiriman
ITM-LAB melakukan inspeksi pra-pengiriman dan pemeriksaan fungsional pada ruang kejut termal CTS, termasuk operasi ruang terkait, transfer spesimen otomatis, dan fungsi kontrol.
Minta Penawaran
Temukan Ruang Kejut Termal yang Tepat untuk Pengujian Anda
ITM-LAB menawarkan ruang kejut termal CTS dua zona standar dan kustom untuk pengujian keandalan industri.
Untuk menerima konfigurasi dan penawaran yang sesuai, harap berikan:
-
Dimensi dan berat spesimen
-
Suhu uji tinggi dan rendah yang dibutuhkan
-
Waktu eksposur dan siklus uji
-
Standar uji yang berlaku
-
Kapasitas ruang yang diinginkan
- Untuk apa ruang uji kejutan termal dua zona digunakan?
Ruang kejut termal dua zona mengevaluasi bagaimana produk tahan terhadap perubahan mendadak antara suhu tinggi dan rendah. Alat ini umum digunakan untuk menguji elektronik otomotif, paket semikonduktor, PCB, konektor, sensor, dan material industri untuk kemungkinan kegagalan yang disebabkan oleh tekanan termal berulang.
- Bagaimana cara kerja ruang kejut termal dua zona CTS?
Seri CTS menggunakan ruang panas dan dingin yang terpisah. Mekanisme transfer otomatis memindahkan keranjang spesimen antara dua zona suhu sesuai dengan waktu paparan yang diprogram dan siklus uji.
- Rentang suhu apa saja yang tersedia?
Seri CTS menawarkan tiga konfigurasi suhu rendah:
-
Tipe A: −40°C
-
Tipe B: −55°C
-
Tipe C: −65°C
Rentang kejutan suhu tinggi adalah +60°C hingga +150°C. Konfigurasi khusus dapat dibahas sesuai dengan persyaratan pengujian spesifik.
- Standar pengujian apa yang berlaku?
Seri CTS dapat dikonfigurasi untuk prosedur pengujian kejut termal seperti IEC 60068-2-14 Test Na, GB/T 2423.22, MIL-STD-810H Method 503.7, dan JEDEC JESD22-A106.
Kompatibilitas dengan standar tertentu bergantung pada kondisi suhu yang dibutuhkan, beban spesimen, kinerja transfer, dan konfigurasi ruang yang dipilih.
- Kapasitas ruang berapa yang tersedia?
Kapasitas standar meliputi 50L, 100L, 150L, 200L, dan 300L. ITM-LAB juga menawarkan dimensi ruang yang disesuaikan berdasarkan ukuran spesimen, jumlah, dan kebutuhan pengujian.
- Informasi apa saja yang dibutuhkan untuk meminta penawaran?
Harap berikan dimensi dan berat spesimen, suhu tinggi dan rendah yang dibutuhkan, waktu paparan, jumlah siklus pengujian, standar uji yang berlaku, dan kapasitas ruang yang diinginkan.
ITM-LAB akan meninjau persyaratan ini dan merekomendasikan konfigurasi ruang kejut termal CTS yang sesuai.
