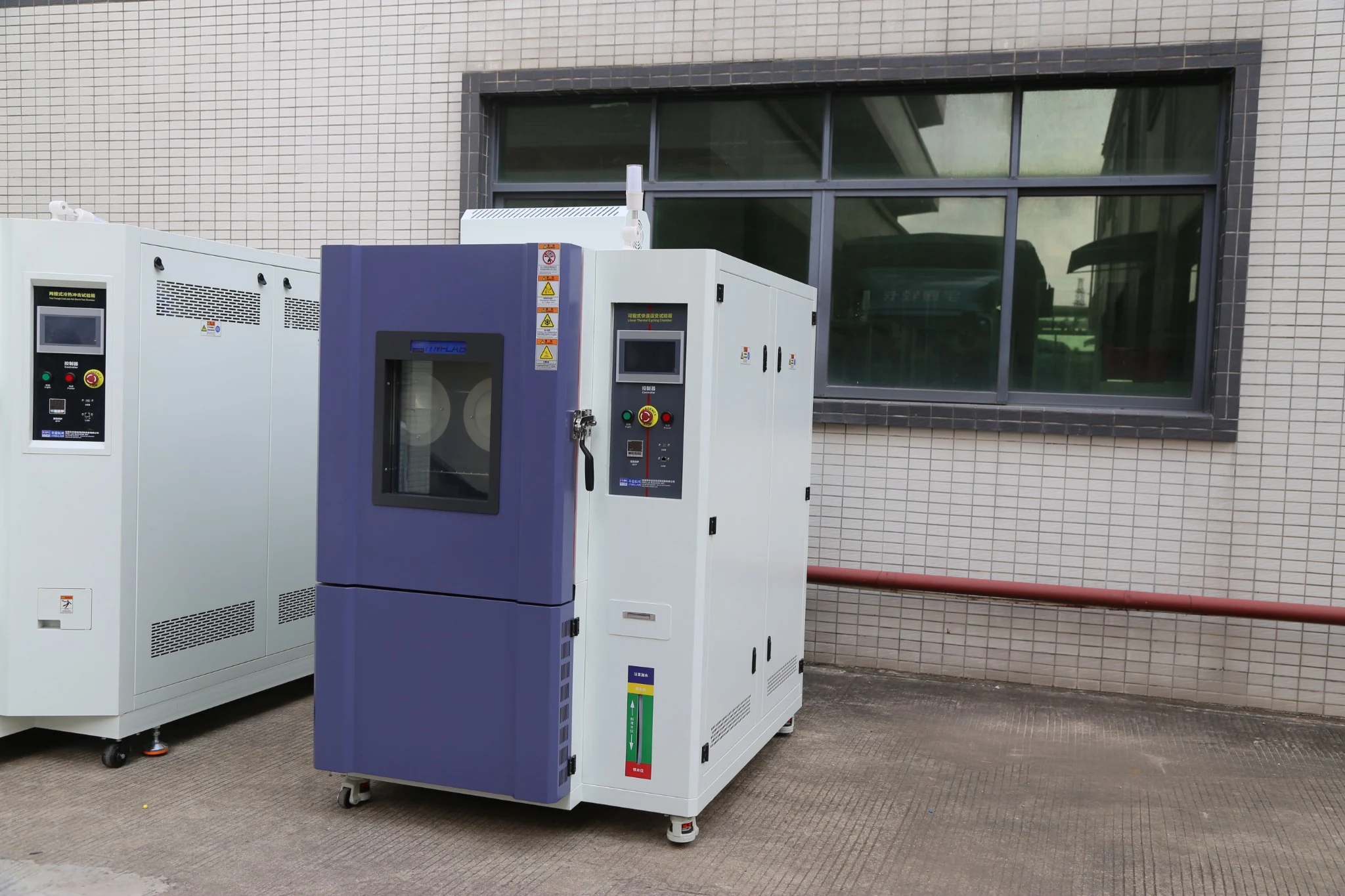

Nama Produk

Ruang uji suhu cepat-pendinginan air

Pola

KTB-225L (tanpa beban 12 °C / mnt)

Volume efektif

225L

Ukuran ruang dalam

W 500 mm * T 750 mm * D 600 mm

Ukuran ruang eksternal

W1000mm * H 1650mm * D1200mm (tergantung pada ukuran sebenarnya)

Performa

Kisaran suhu

-55 °C hingga + 125 °C

Kisaran suhu RAMP

-55 °C hingga +125 °C

Fluktuasi suhu

± 0,5 °C

Penyimpangan suhu

≤± 1,5 °C

Keseragaman suhu

≤ 2,0 °C (kisaran -55~+125 °C);

Suhu RAMP

Tingkat perubahan

Linier, dapat disesuaikan dalam 1 2 °C / mnt (tanpa beban)

Suhu panas

dan overshoot dingin

≤5 °C

Beban maksimum

Setiap lapisan adalah beban 20KG , dengan total 2 lapisan.

Muat

Tidak

Kebisingan

≤ 75dB (Tingkat suara A)

Penuhi tes
Standar

IEC60068-2-14: 2009) Uji Lingkungan Bagian 2 : Uji N Variasi suhu

(IEC60068-2-1:2007) Metode uji suhu rendah.

(IEC60068-2-2:2007) Metode uji suhu tinggi.

Struktur dan bahan

Ruang luar

Pelat baja warna galvanis berlapis semprot dua sisi.

Ruang dalam

Pelat baja tahan karat SUS304 #.

Lapisan penebat

Busa poliuretan keras + kapas serat kaca ramah lingkungan ultra-halus

Pintu

Jenis pintu tunggal

Jendela pengamatan

Pintu tunggal dilengkapi dengan jendela observasi kaca vakum 3 lapis besar (30 * 40CM ) yang menghasilkan panas dan tahan keringat. Kusen pintu dilengkapi dengan pemanas listrik (penyesuaian otomatis) anti-beku dan perangkat anti-kondensasi, sehingga Anda dapat dengan jelas mengamati status pengujian sampel uji di dalam kotak melalui jendela pemerhatian kapan saja.

Cap

Strip penyegelan silikon impor asli

Port keseimbangan tekanan

Jenis berbagi drainase 1/2 inci

Lampu

Jendela observasi dilengkapi dengan satu set lampu hemat energi 9W .

Sistem pengukuran suhu pasokan udara

Pasokan udara

Keseragaman tinggi saluran keluar udara atas dan pengembalian udara bawah

Motor sirkulasi

2 Motor Taiwan TECO 1HP

Roda angin

Kipas sirkulasi sentrifugal multi-bilah, bilah paduan aluminium tahan suhu tinggi dan rendah

Sensor

Sensor suhu resistansi platinum PT100 Amerika

Sistempendinginan ruang

Compressor

2 kompresor Jerman semi-kedap udara

Refrigeran

Refrigeran ramah lingkungan yang tidak berfluorinasi

(DuPont, Amerika Serikat) HFC R404A/R23

Kondensor

Kondensor air cangkang dan tabung

Evaporator

Evaporator sirip multi-tahap efisiensi tinggi dengan membran hidrofilik (tipe sirip menebal)

Pemisah oli

Emerson

Katup ekspansi

Katup Pengembangan Termostatik Danfoss

Katup solenoid

Danfoss, Denmark

Kaca penglihatan

Danfoss, Denmark

Aksesoris lainnya

Semua adalah produk berkualitas tinggi merek internasional

Fitur Sistem

1. Mengadopsi (BTHC) mode kontrol suhu dan kelembaban yang seimbang, secara otomatis mengganti aliran sistem pendingin sesuai dengan kondisi kerja yang berbeda, memotong sistem redundan di bagian konstan untuk mencapai operasi hemat energi dan kontrol pendinginan.
2. Kombinasi evaporator multi-tahap dapat memperoleh efisiensi pertukaran pendinginan dan output pendinginan yang lebih seragam dan efisien;
3. Kontrol aliran secara otomatis disesuaikan dengan katup ekspansi termal yang cocok

Pendingin Berpendingin Udara: JLSF-10HP

Rentang kontrol suhu

5 °C- 35 °C

Kapasitas pendinginan nominal

27500 Kkal/jam, 31 KW

Total daya input

8,83 KW

Sumber Daya listrik

3-PH, 380V, 50 Hz

Kontrol ler

Layar kunci dan LCD, Kontrol otomatis

Ukuran dan berat

1450 * 720 * 1520mm, 280KG

Refrigeran (R22)

Mode ontrol C: tabung kapiler

Kompresor*2

10 HP-Tipe gulir tertutup sepenuhnya, 3.75 * 2 KW

Evaporator

Tangki air koil tembaga

Kapasitas 140L

Aliran 5,2 m³/jam

Condenser

Pipa tembaga benang internal lengan aluminium foil hidrofilik, 9,52 mm

Kipas pendingin (2 set)

Dia: 450 mm

Daya: 0,29 * 2 KW

Volume udara: 11160 m³ / jam

Pompa air

Phutang: 0.75 KW

Angkat air: 22 m

Aliran: 12 m³ / jam

Tabung tembaga

Tabung tembaga efisiensi tinggi, 1,2 mm

Mode pendinginan refrigeran

Pendingin udara

Sumber dingin: Udara

Pipa air dingin

304 Kawat luar stainless steel

DN25 Scupper

DN40 Outlet air dingin

DN15 Outlet air keran

DN40 Saluran masuk air dingin

Luapan DN25

Sistem pemanasan

Pemanas

Pemanas listrik paduan nikel-kromium kawat telanjang

Metode kontrol

kontrol sakelar nirsentuh presisi tinggi melalui relai solid-state SSR.

Pengontrol dan sirkuit kontrol — Layar sentuh resistif presisi tinggi, seri Visonicom TH

Metode kontrol

Layar sentuh resistif presisi tinggi

memperlihatkan

Layar LCD warna sejati TFT 7 inci. (resolusi 800 * 480)

Masukan

2 kelompok input, mendukung bohlam kering-basah PT100 dan pemancar kelembaban, termokopel T, K, E, dll.

Ketepatan

0.1 pengambilan sampel presisi tinggi

Kapasitas Sistem

100 kelompok program * 1000 segmen (masing-masing dapat diputar 999 kali), jumlah segmen yang diperlukan untuk setiap kelompok program dapat dibagi secara sewenang-wenang, dan setiap kelompok program dapat secara bebas dihubungkan satu sama lain (hingga 20 langkah)

Mode Operasi

Nilai tetap (kemiringan) / mode operasi program .

Metode keluaran

PID + LCR output sinkron dua arah maju dan mundur otomatis.

Fitur Perangkat Lunak

1. Kurva suhu.
Catatan tanpa kertas: Program perekaman bawaan, memori internal pengontrol dapat menyimpan operasi 24 jam selama 300 hari. Itu dapat dengan mudah dan otomatis menghasilkan file kurva suhu dan kelembaban dan menyimpannya sebagai tabel XLS;

2. Antarmuka yang sempurna.
Port USB eksternal : dapat langsung dihubungkan ke komputer dan printer untuk mewujudkan pencetakan online data lokal, dan port USB dapat digunakan untuk dengan mudah mengekspor kurva historis dan data lainnya menggunakan USB flash drive. Antarmuka jaringan standar LAN eksternal: tidak perlu mengonfigurasi server khusus, dapat dengan mudah dihubungkan ke jaringan area lokal komputer perusahaan, dan seseorang dapat menghubungkan dan memantau hingga 16 perangkat, yang nyaman dan cepat.

3. Pemantauan waktu nyata dapat mencapai:

Pantau status pengoperasian 1 hingga 16 pengontrol secara bersamaan, seperti data real-time pengontrol, status titik sinyal, status keluaran aktual, dll. Mendukung diagnosis kesalahan jarak jauh (jaringan eksternal). Teknisi dapat membuka browser IE melalui jaringan, memasukkan alamat IP pengontrol, lalu masuk ke antarmuka login untuk memilih operasi atau pemantauan untuk diagnosis.

4. Kontrol waktu.

2 set antarmuka kontrol keluaran waktu, dengan 10 mode kontrol waktu, dapat memberikan output sinyal sakelar sesuai dengan persyaratan pengaturan program. Harap dicatat bahwa ini hanya sinyal kontrol, dan catu daya uji di dalam kotak perlu dihubungkan secara terpisah dan memiliki sistem catu daya khusus.

5. Tampilan kesalahan.

16 kelompok output alarm kesalahan, petunjuk penyebab kesalahan manusiawi dan metode pemecahan masalah dalam bahasa Cina dan Inggris

6. Janji temu dimulai.

Semua kondisi pengujian dapat diatur untuk menghidupkan mesin pada waktu yang dijadwalkan.

7. Hubungkan ke sistem kontrol.

Dilengkapi dengan perangkat lunak kontrol komputer dan aksesori terkait.

Komponen utama sirkuit kontrol

Komponen utama dari sirkuit kontrol semuanya adalah merek berkualitas tinggi (gambar kanan menunjukkan: sakelar elektromagnetik Schneider Jerman)

Suhu berlebih

PRotector

Omron Jepang

Fungsi perlindungan

1. Kompresor panas berlebih, arus berlebih, perlindungan tekanan berlebih,

2. Perlindungan panas berlebih kipas kondensasi

3. Perangkat proteksi petir catu daya AC pengontrol

4. Pelindung suhu di dalam kotak (dapat disesuaikan)

5. Sekering suhu ruang uji dan saluran AC perlindungan suhu berlebih yang ekstrim

6. Perlindungan panas berlebih motor kipas sentrifugal

7. Kehilangan fase daya utama, kebocoran, kelebihan beban, perlindungan hubung singkat, perlindungan matikan saat kabinet distribusi daya dibuka, Catu daya utama dilengkapi dengan sakelar perlindungan bebas sekering.

8. Uji pelindung suhu berlebih produk (independen).

Komponen lainnya

(1) 2 lapis rak sampel stainless steel. Daya dukung beban: 20 kg / lapisan.

 ( Beban total sampel diruang tidak boleh melebihi: 100 kg ). .

(2) Lubang uji diameter 100mm Steker lunak tipe 1

Ketentuan Penggunaan

1. Suhu sekitar: 5 °C -35 °C;

2. Kelembaban relatif: ≤ 85% RH;

3. Tekanan atmosfer: 80kPa ~ 106kPa

4. Tidak ada getaran kuat di sekitar

5. Tegangan pasokan:

5.1 Catu daya: 380V AC (±10%), (50±0.5) Hz tiga fase 5-kawat + kabel arde pelindung, resistansi arde ≤ 4Ω; Kapasitas daya: daya total terukur 1 28 kw

5.2 Persyaratan kabel: Satu kabel lima inti (kabel kawat tembaga 50 persegi empat inti + kabel pembumian pelindung kawat tembaga 16 persegi) (panjang 4 meter), menggunakan sakelar kebocoran 3P+N 250A.

5.3 Terminal kontrol daya sampel mengadopsi mode kontrol kontak relai, AC220V, 2A (saat mesin berjalan normal, kontak ditutup; ketika peralatan berhenti atau gagal, kontak memutuskan catu daya kerja sampel dan memasuki keadaan perlindungan)

5.4. Nilai daya total: 128 KW, Daya operasi maksimum: 90 KW

5.5 . Arus operasi maksimum: 160 A

6. Frekuensi: 50±0.5Hz

7. Air pelembab; resistivitas ≥ 500M Ω;

8. Persyaratan kualitas udara sekitar: Tidak ada debu konsentrasi tinggi dan gas atau debu yang mudah terbakar atau meledak, tidak ada sumber radiasi elektromagnetik yang kuat di dekatnya.

9. Jangan letakkan barang yang mudah terbakar, meledak, atau menghasilkan gas yang mudah menguap atau korosif di dalam kotak untuk pengujian atau penyimpanan.

10. Persyaratan penempatan sampel uji standar:
10.1 Massa total sampel uji tidak boleh melebihi 80KG per
meter kubik kotak. 10.2 Volume total sampel uji tidak boleh melebihi 2/5 dari volume kotak, dan luas penempatan setiap permukaan horizontal di dalam kotak tidak boleh melebihi 2/5 dari luas penampang . Jika tidak, kinerja kotak uji mungkin terpengaruh secara serius atau mungkin tidak berfungsi dengan baik.
