Pertanyaan tipikal mungkin terlihat seperti ini:
Subjek: RFQ - Connector Insertion Force Tester
Silakan kutip satu penguji gaya penyisipan dan ekstraksi konektor.
Kapasitas: 50 kg.
Jumlah: 1 set.
Silakan kirimkan harga terbaik dan lembar data Anda.
Tidak ada yang aneh dari RFQ ini. Masalahnya adalah ini menggambarkan mesin yang dipikirkan pembeli mereka butuhkan, tapi hampir tidak ada yang harus dilakukan pada pengujian yang harus dilakukan mesin.
Kapasitas 50 kg tidak memberi tahu pemasok apakah konektor biasanya terhubung pada 10 N atau 200 N. Tidak ada yang membahas tentang perjalanan pengikatan, kecepatan pengujian, geometri fixture, penyelarasan, segel, kait, akuisisi data, atau apakah aplikasinya adalah pengukuran gaya tunggal atau uji daya tahan berulang.
Detail-detail itulah yang menentukan sistem pengujian sebenarnya.

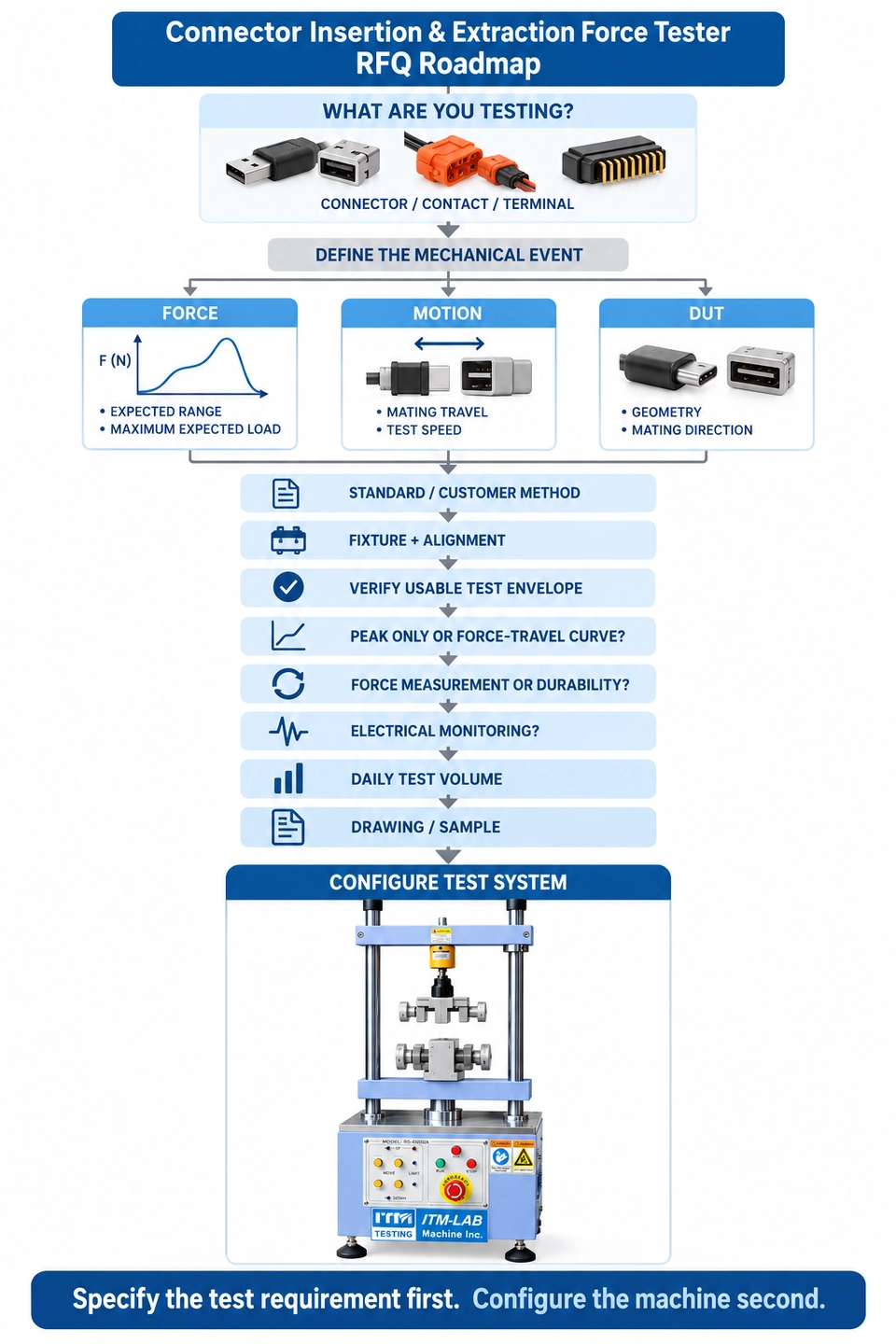

Jika Anda sedang menyiapkan RFQ untuk penguji gaya penyisipan dan ekstraksi data-end connector insertion and extracter, mulailah dengan konektor dan pengukuran. Kapasitas mesin datang kemudian.
mulai dengan konektor, bukan penguji
Pertanyaan berguna pertama bukan:
Seberapa besar tester yang Anda butuhkan?
Adalah:
Apa sebenarnya yang sedang Anda uji?
"Konektor" dapat berarti apa saja mulai dari kontak mini yang digunakan dalam elektronik kompak hingga konektor otomotif multi-posisi tertutup dengan rumah, gasket, kunci sekunder, kabel, dan jalur penghubungan yang relatif panjang.
Oleh karena itu, dua produk dapat membutuhkan gaya puncak yang serupa namun membutuhkan perlengkapan dan pengaturan gerakan yang benar-benar berbeda.
Mulai RFQ dengan mengidentifikasi DUT:
- Jenis dan model konektor
- Bagian kawin jantan dan betina
- Dimensi keseluruhan
- Arah pasangan
- Susunan kabel atau kabel
- Jumlah posisi atau kontak
- Fitur kunci kunci, segel, kunci, atau sekunder
- Data gambar, foto, atau CAD jika tersedia
Kemudian definisikan antarmuka uji sebenarnya.
Bisa berupa pasangan konektor lengkap, pasangan kontak individu, terminal yang masuk ke housing, colokan yang masuk ke stopkontak perangkat jadi, atau kontak yang diuji terhadap gauge tertentu.
Konfigurasi ini tidak boleh diperlakukan saling dipertukarkan hanya karena semuanya melibatkan penyisipan dan penarikan.
Tentukan peristiwa mekanis yang perlu Anda ukur
"Gaya penyisipan konektor" sering digunakan sebagai deskripsi umum, tetapi beberapa uji mekanis berbeda dapat berada di balik frasa tersebut.
Anda mungkin perlu mengukur complete connector mating force, misalnya, di mana rakitan konektor jantan dan betina terhubung sebagai satu sistem.
Anda mungkin memerlukan gaya unmating atau extraction, gaya penyisipan atau penarikan kontak individu, penyisipan terminal ke dalam housing, gaya penahan atau tarik terminal, atau gaya yang terkait dengan fitur kunci atau penguncian.
Ini bukan sekadar nama berbeda untuk pengujian yang sama.
Perbedaan ini penting karena load cell melihat semua yang dikirim melalui jalur uji mekanis.
Untuk konektor tertutup lengkap, gaya yang diukur dapat mengandung kontribusi dari interaksi kontak, panduan rumah, kompresi segel, dan fitur mekanis lain yang diizinkan oleh konfigurasi uji yang ditentukan.
Untuk uji kontak individu, batas pengukuran mungkin jauh lebih sempit.
Jadi alih-alih menulis:
Aplikasi: Kekuatan konektor
tulis sesuatu yang lebih mendekati dengan:
Pengujian diperlukan: Gaya sambungan dan pelepasan konektor lengkap
atau:
Pengujian diperlukan: Gaya penyisipan dan penarikan kontak individu terhadap pengukur uji yang ditentukan
Jika pengujian dikendalikan oleh IEC 60512, EIA-364, spesifikasi otomotif, gambar pelanggan, atau SOP internal, identifikasi dokumen dan metode pengujian yang berlaku dalam RFQ.
Jika kebutuhan Anda secara khusus merujuk pada IEC 60512-13-2 Uji 13b, batas pengukuran layak mendapat perhatian khusus. Panduan Pengujian Gaya Penyisipan & Penarikan Konektor IEC 60512-13-2 Test 13b Connector Insertion & Withdrawal Force Testing Guide membahas metode tersebut secara rinci.
Angka standar sangat berguna. Persyaratan tes yang tepat lebih baik.
Kapasitas mesin bukan tenaga kerja Anda
Ini adalah salah satu masalah spesifikasi penguji gaya konektor yang paling umum.
Seorang pembeli meminta a:
500 N tester
atau:
50 kg penguji konektor
Namun konektor dalam gambar yang terpasang mungkin hanya membutuhkan 15–25 N untuk menyatukan.
Itu adalah dua informasi yang berbeda.
Yang pertama menjelaskan batas peralatan.
Yang kedua menjelaskan pengukuran yang benar-benar diperhatikan laboratorium.
Pertimbangkan tiga aplikasi:
Semua tiga pembeli berpotensi mengirim RFQ meminta "penguji konektor 50 kg."
Itu tidak berarti mereka adalah sistem uji yang sama.
Untuk pemilihan load-cell, beri tahu pemasok apa yang Anda ketahui tentang beban sebenarnya:
Gaya normal yang diharapkan: _____ N
Gaya tertinggi yang diharapkan: _____ N
Jika Anda sudah memiliki pengukuran historis, sertakan saja.
Jika Anda tidak mengetahui gaya yang diharapkan, jangan menciptakan kapasitas mesin hanya untuk menyelesaikan RFQ. Kirim informasi konektor dan jelaskan bahwa jangkauan tidak diketahui.
Uji awal, data produk yang ada, atau sampel representatif dapat memberikan dasar konfigurasi yang lebih baik.
Pikirkan dalam hal amplop uji yang dapat digunakan
Travel adalah spesifikasi lain yang mudah disederhanakan.
Misalkan konektor Anda bergerak 40 mm dari keterlibatan pertama ke posisi mated penuh.
Apakah itu berarti Anda membutuhkan tester dengan travel 40 mm?
Tidak selalu.
Mesin juga harus mengakomodasi pengaturan pengujian fisik. Tergantung pada perlengkapan, Anda mungkin memerlukan pergerakan tambahan untuk celah awal, pendekatan, penarikan total, pemuatan spesimen, dan celah antar komponen perlengkapan.
Lebih berguna untuk berpikir dalam istilah dapat digunakan:
Posisi Awal → Pendekatan → Kontak Pertama → Perjalanan Kawin → Posisi Penuh → Penarikan
Lampu itu sendiri juga menempati ruang fisik.
Katalog dapat menunjukkan perjalanan mesin yang memadai sementara konektor dan perlengkapan yang dirakit meninggalkan gerakan yang tidak cukup untuk prosedur yang dimaksud.
Endpoint juga penting
Perjalanan bukan hanya soal apakah mesin dapat bergerak cukup jauh.
Mesin juga perlu tahu di mana harus berhenti.
Berhenti terlalu awal dapat membuat konektor sebagian terhubung.
Mengemudi melewati titik akhir yang diinginkan dapat memaksa konektor melawan fitur pemberhentian rumah atau fixture dan menciptakan puncak gaya yang tidak mewakili perilaku mating normal.
Untuk konektor yang tidak biasa, tampilkan kedua posisi dalam gambar:
START
dan
FULLY MATED
Itu bisa lebih berguna daripada sekadar menulis:
Travel = 40 mm
Kecepatan uji berasal dari metode
Garis RFQ lemah lainnya adalah:
Kecepatan: Dapat disesuaikan
Penyesuaian adalah fitur peralatan. Ini bukan kondisi uji.
Jika laboratorium harus melakukan pengujian pada kecepatan 25 mm/menit, 50 mm/menit, atau kecepatan lain yang ditentukan, nyatakan persyaratan tersebut secara langsung.
Misalnya:
Kecepatan uji yang diperlukan: 50 mm/menit
Atau, jika kondisi berasal dari prosedur pengujian:
Kecepatan uji: Sesuai metode pengujian pelanggan yang berlaku
Hal ini menjadi sangat penting ketika hasil akan dibandingkan antara laboratorium, pemasok, atau lokasi produksi.
Mengubah kondisi gerak dapat mengubah respons terukur dari antarmuka mekanis.
Ada perbedaan lain yang patut dibuat:
Kecepatan karakterisasi gaya tidak selalu sama dengan laju siklus daya tahan.
Pengukuran gaya penyisipan terkontrol dapat dilakukan pada satu kondisi gerak, sementara siklus berulang untuk daya tahan mekanis dapat menggunakan kondisi lain.
Jika kedua fungsi diperlukan, definisikan keduanya.
Jangan gabungkan mereka menjadi satu baris yang disebut "test speed."

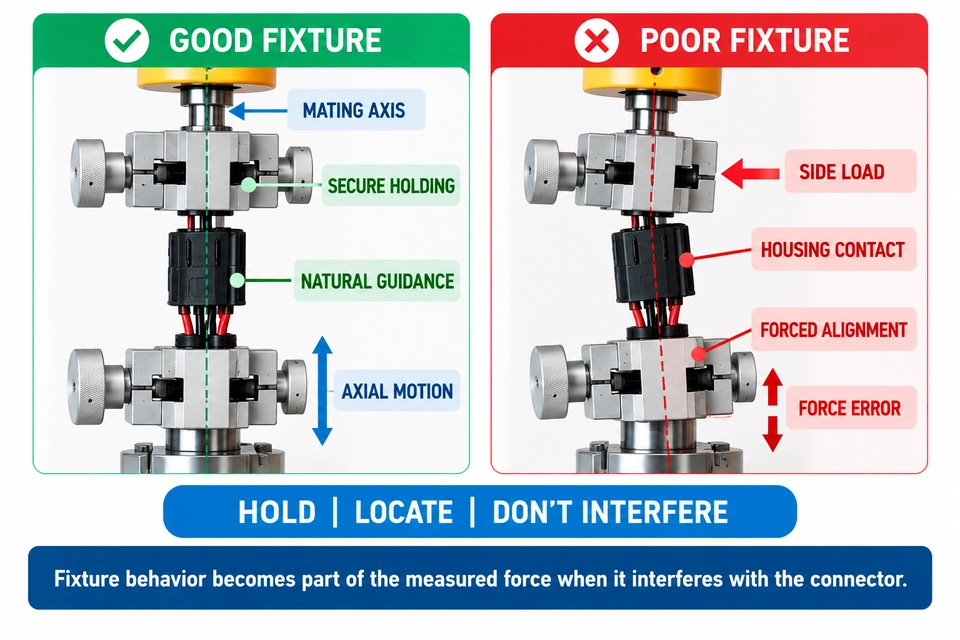

Fixture adalah bagian dari sistem pengukuran
Perlengkapan sering diperlakukan sebagai aksesori dalam spesifikasi pembelian.
Secara mekanis, ini adalah bagian dari pengujian.
Sebuah fixture konektor memiliki tiga tugas:
Tahan — mencegah pergerakan spesimen yang tidak diinginkan.
Locate — menetapkan posisi dan sumbu penggabungan yang dapat diulang.
Jangan mengganggu — hindari terciptanya kondisi mekanis yang biasanya tidak dialami konektor.
Pekerjaan ketiga mudah diabaikan.
Sebuah perlengkapan tidak hanya perlu tahu apa yang harus ditahan. Ia harus tahu apa yang tidak boleh ditahan.
Bayangkan kedua bagian konektor dijepit kaku tetapi sumbunya sedikit bergeser.
Selama proses pengikatan, housing dapat bergesekan. Fitur panduan mungkin dipaksa ke samping. Konektor mungkin tidak lagi dapat menetapkan penyelarasan yang diinginkan.
Load cell masih merekam gaya.
Hasilnya bahkan bisa sangat diulang.
Namun sebagian dari kekuatan itu sekarang berasal dari ketidakselarasan yang dibuat oleh fixture.
Untuk desain fixture, berikan pemasok gambar konektor, arah penghubung, permukaan penahan yang tersedia, material rumah, arah keluar kabel atau kawat, posisi kait, lokasi segel, dan fitur yang harus tetap bebas selama pengikatan.
Jika konektor menggunakan fitur panduan sendiri untuk menetapkan penyelarasan, sebutkan juga hal tersebut.
Jangan berasumsi bahwa membuat kedua sisi "sekaku mungkin" secara otomatis meningkatkan pengukuran.
Puncak Gaya atau Kurva Force-Travel?
Misalkan dua sampel konektor keduanya menghasilkan:
Gaya penyisipan puncak: 42 N
Apakah mereka secara mekanis berperilaku sama?
Tidak selalu.
Sampel A dapat naik dengan mulus melalui kontak dan mencapai 42 N mendekati permadanan penuh.
Contoh B mungkin mencapai 42 N jauh lebih awal karena rumah mulai bergesekan dengan panduan atau perlengkapan.
Jika laporan pengujian hanya berisi satu nilai maksimum, kedua sampel terlihat mirip.
Kurva perjalanan gaya menceritakan dua kisah yang berbeda.
Nilai puncak yang sama tidak selalu menggambarkan peristiwa kawin yang sama.
Untuk beberapa aplikasi QC, gaya penyisipan maksimum, gaya ekstraksi maksimum, dan status lulus/gagal mungkin menjadi semua yang diperlukan.
Untuk pengembangan, pemecahan masalah, atau evaluasi mekanis mendetail, laboratorium mungkin juga membutuhkan:
- kurva gaya vs. perpindahan
- Posisi puncak
- Jejak uji individual
- Perbandingan siklus
- Ekspor data mentah
Kurva dapat membantu mengaitkan perubahan gaya dengan peristiwa fisik dalam jalur pasangan.
Poin pentingnya bukan bahwa setiap pelanggan membutuhkan kurva.
Persyaratan perangkat lunak dan akuisisi data harus didefinisikan sebelum penguji dikutip, tidak ditemukan setelah instalasi.
Pengukuran gaya dan daya tahan adalah pekerjaan yang berbeda
Perbedaan ini layak dibuat secara eksplisit dalam RFQ penguji konektor.
Force tester dapat digunakan untuk mengkarakterisasi sejumlah kecil peristiwa penyisipan dan penarikan yang terkontrol.
Sistem daya tahan mungkin perlu mengulangi operasi penggabungan ribuan, puluhan ribu, atau lebih kali.
Persyaratan tersebut memberikan penekanan berbeda pada peralatan.
Untuk force measurement, Anda mungkin terutama peduli pada gerakan terkontrol, pengukuran gaya, data perpindahan, akuisisi kurva, dan deteksi puncak.
Untuk durability siklus berputar, laju siklus, jumlah siklus, pembalikan otomatis, daya tahan perlengkapan, operasi jangka panjang, dan pemantauan kegagalan menjadi lebih penting.
Beberapa proyek membutuhkan keduanya.
Misalnya:
Ukur gaya penyisipan dan ekstraksi pada konektor baru, selesaikan 10.000 siklus pengikatan, lalu ulangi pengukuran gaya dan bandingkan hasilnya.
Itu harus dinyatakan sebagai persyaratan gabungan.
Jika tujuan utama adalah siklus pemasukan/ekstraksi berulang daripada karakterisasi gaya presisi, anggap aplikasi sebagai persyaratan daya tahan sejak awal daripada menganggap hanya penguji gaya yang sama berjalan lebih lama.
Oleh karena itu, RFQ yang berguna menyatakan:
Pengukuran gaya diperlukan: Ya / Tidak
Siklus berulang diperlukan: Ya / Tidak
Jumlah siklus: _____
Gaya yang diukur selama siklus: Ya / Tidak
Gaya yang diukur sebelum / setelah siklus: Ya / Tidak
Ketika pemantauan listrik penting
Untuk beberapa program konektor, hasil mekanis hanya setengah dari pertanyaan.
Anda juga mungkin perlu mengetahui apakah kinerja listrik tetap dapat diterima selama atau setelah operasi mekanis.
Tergantung pada proyeknya, hal ini mungkin melibatkan:
Kontinuitas
Deteksi gangguan
Resistansi kontak
Pemantauan listrik yang didefinisikan pelanggan
Jangan berasumsi bahwa pemantauan listrik secara otomatis disertakan dengan penguji gaya konektor mekanis.
Jika Anda membutuhkannya, masukkan ke RFQ.
Misalnya:
Kontinuitas listrik harus dipantau selama siklus pemasukan/ekstraksi berulang.
Itu memberi tahu pemasok bahwa arsitektur pengujian harus mempertimbangkan baik gerakan mekanis maupun koneksi listrik.
Jika pengukuran listrik tidak diperlukan, tidak ada alasan untuk memperumit spesifikasi sistem dengan pengukuran tersebut.
Gambar, File CAD, atau Sampel Fisik?
Pertanyaan umum dalam pengadaan adalah berapa banyak informasi produk yang sebenarnya dibutuhkan pemasok sebelum penawaran.
Tidak ada satu jawaban tunggal.
Gambar berdimensi mungkin sudah cukup ketika
Geometri konektornya sederhana, permukaan penahanan jelas, dan arah penggabungan terdefinisi dengan baik.
menggambar + foto lebih baik ketika
Rumah berisi kait, tulang rusuk, pintu keluar kawat, segel, atau geometri eksternal tidak beraturan yang sulit dipahami hanya dari gambar 2D.
Sampel fisik sangat disukai ketika
Permukaan penjepit tidak beraturan, rumah fleksibel, kabel atau harness memengaruhi pemasangan, atau perilaku sambungan alami konektor sulit direproduksi dari gambar.
data CAD juga berguna ketika perlengkapan khusus harus mengikuti geometri cetakan yang kompleks.
Untuk proyek rahasia, gambar antarmuka yang disederhanakan mungkin sudah cukup untuk penawaran awal. Rekayasa perlengkapan yang mendetail dapat dilakukan setelah informasi proyek yang diperlukan tersedia.
Aturan praktis bekerja dengan baik:
Semakin spesifik aplikasi perlengkapan, semakin berharga DUT fisiknya.
Throughput mengubah konfigurasi praktis
Pengujian konektor yang sama dapat dilakukan lima kali sehari atau beberapa ratus kali per hari.
Metode pengujian tidak boleh berubah.
Alur kerja peralatan kemungkinan besar akan melakukannya.
Untuk pekerjaan R&D volume rendah, penempatan spesimen manual dan penyesuaian perlengkapan sesekali mungkin dapat diterima.
Untuk pengujian QC reguler atau dukungan produksi, waktu pemuatan fixture, posisi yang dapat diulang, pengembalian otomatis, penyimpanan resep, penamaan data, pelaporan, dan pergantian fixture bisa menjadi jauh lebih penting.
Jadi tambahkan satu baris sederhana ke RFQ:
Volume yang diharapkan: _____ spesimen/hari
Juga sebutkan apakah mesin akan menguji satu model konektor atau banyak.
Laboratorium yang menjalankan dua belas keluarga konektor pada satu penguji memiliki masalah manajemen perlengkapan yang berbeda dibandingkan laboratorium yang didedikasikan untuk satu konektor produksi.
Oleh karena itu, throughput bukan sekadar statistik pembelian. Hal ini dapat memengaruhi bagaimana sistem harus dikonfigurasi.
< hr data-start="17921" data-end="17924">Sebelum Anda mengirim RFQ
A penguji gaya konektor RFQ tidak perlu menjadi spesifikasi teknik sepanjang dua puluh halaman.
Namun enam item yang hilang biasanya menyebabkan putaran klarifikasi teknis lagi sebelum konfigurasi yang bermakna dapat disiapkan.
Tidak ada gaya yang diharapkan. Jika Anda tahu perkiraan jumlah tenaga kerja, berikan saja. Jika tidak, sebutkan bahwa tidak diketahui daripada menebak kapasitas mesin.
Tidak ada gambar DUT. Mesin mungkin mudah dipilih sementara perlengkapan tetap sulit didefinisikan.
Tidak ada informasi perjalanan. Berikan posisi pergerakan konektor atau posisi mulai/akhir, bukan hanya langkah mesin yang diminta.
Tidak ada metode pengujian. Identifikasi standar yang berlaku, spesifikasi pelanggan, persyaratan gambar, atau SOP internal.
Tidak ada informasi perlengkapan. Tunjukkan bagaimana konektor dapat dipegang dan fitur mana yang harus tetap tidak terhalang.
Tidak ada persyaratan data. Nyatakan apakah Anda membutuhkan nilai puncak, kurva force-travel, data mentah, batas lulus/gagal, atau format pelaporan lain.
Mengubah RFQ nyata menjadi konfigurasi RS-6600A
Sekarang kembali ke RFQ yang lebih berguna dari awal:
DUT: konektor otomotif tertutup 24 posisi
Tes: Gaya penggabungan dan pelepasan lengkap
Gaya yang diharapkan: Di bawah 150 n
Kira-kira perjalanan pengikatan: 45 mm
Kecepatan uji yang diperlukan: 50 mm/menit
Data yang diperlukan: Kurva gaya puncak dan gaya perjalanan
Volume harian: Sekitar 40 pasangan konektor
Gambar: Tersedia
Pada titik ini, konfigurasi peralatan menjadi latihan rekayasa daripada tebakan.
Gaya data-start-expected force menyediakan titik awal untuk pemilihan load-cell.
Gambar dan sampel connector dan geometri sampel menentukan konsep fixture.
Gerakan penggabungan data-end 45 mm memungkinkan amplop uji lengkap yang dapat digunakan diperiksa setelah konektor dan perlengkapan dipertimbangkan.
Persyaratan data-start-force-travel mendefinisikan apa yang harus ditangkap dan dilaporkan.
Volume pengujian daily membantu menentukan apakah loading, changeover, dan alur kerja perangkat lunak memerlukan perhatian tambahan.
Untuk an ITM-LAB RS-6600A Automatic Insertion and Extraction Force Tester, input aplikasi ini kemudian dapat dipetakan ke konfigurasi pengujian yang sesuai.
Urutannya disengaja:
Connector → Test → Force → Motion → Fixture → Data → Machine
Bukan:
Mesin → mencoba membuat konektor sesuai
Perbedaan ini semakin penting ketika perlengkapan disesuaikan atau ketika beberapa model konektor harus berbagi sistem yang sama.
A Connector Tester RFQ yang lebih baik dimulai dengan pengujian
Tidak perlu pembeli merancang mesin uji.
Itu adalah tugas pemasok.
Namun pemasok membutuhkan informasi yang cukup untuk memahami pengukuran.
Untuk pengujian gaya konektor, lima perbedaan sangat berguna:
Kapasitas mesin tidak sama dengan tenaga kerja.
Perjalanan penghubung konektor tidak sama dengan langkah mesin katalog.
Fixture adalah bagian dari sistem pengukuran, bukan hanya cara untuk menahan DUT.
Gaya puncak tidak sama dengan perilaku force-travel.
Karakterisasi gaya tidak sama dengan siklus daya tahan.
Definisikan titik-titik tersebut sebelum membandingkan tanda kutip.
Kapasitas mesin yang lebih rendah atau lebih tinggi, perlengkapan yang berbeda, load cell yang berbeda, atau konfigurasi perangkat lunak yang berbeda kemudian dapat dievaluasi dalam konteks pengujian sebenarnya, bukan sebagai spesifikasi terisolasi pada lembar data.
Dan jika gaya yang diharapkan masih belum diketahui, itu bukan masalah.
Kirim gambar konektor, metode pengujian, dan informasi sampel yang tersedia daripada menebak kapasitas.
Connector Force Tester RFQ Template
alih-alih mengirim:
"Mohon kutip penguji gaya pemasangan konektor seberat 50 kg."
kirim informasi di bawah ini.
DUT / Konektor: _____
Model Konektor: _____
Gambar: Terlampir / Tidak Tersedia
Pengujian Diperlukan: _____
Antarmuka Tes: Pasangan Konektor / Pasangan Kontak / Terminal / Pengukur Uji
DUT Ukuran: _____ × _____ × _____ mm
Gaya normal yang diharapkan: _____ n / Tidak diketahui
Gaya Maksimum yang Diharapkan: _____ N / Tidak diketahui
Perjalanan Pasangan / Uji Tempuh: _____ mm
Kecepatan Uji: _____ mm/menit
Standar / Metode Pelanggan: _____
Latch / Seal / Lock Hadir: Ya / Tidak
Kekuatan Puncak yang Dibutuhkan: Ya / Tidak
Kurva Force-Travel Diperlukan: Ya / Tidak
Siklus berulang diperlukan: Ya / Tidak
Siklus yang Diperlukan: _____
Pemantauan Listrik Diperlukan: Ya / Tidak
Volume Uji Harian: _____ spesimen/hari
Sampel Fisik Tersedia: Ya / Tidak
Persyaratan Lainnya: _____
Lampirkan gambar konektor, foto antarmuka penghubung, dan spesifikasi uji yang berlaku kapan pun tersedia.
Jika Anda belum mengetahui rentang gaya, kirim informasi konektor daripada menebak kapasitas mesin.
Itu memberikan pemasok peralatan titik awal yang jauh lebih baik:
DUT → Force → Travel → Fixture → Load Cell → Motion → Data → Test System
