Dua spesimen busa kaku keduanya mencapai 2,5 kN selama kompresi.
Yang pertama dilaporkan pada 0.25 MPa. Yang kedua dilaporkan pada 1,00 MPa.
Sekilas, itu tampak seperti kesalahan perhitungan. Mungkin tidak.
Jika spesimen pertama memiliki muka berbeban 100 × 100 mm dan yang kedua hanya 50 × 50 mm, load cell dapat mengukur gaya yang persis sama sementara tegangan tekan yang dihitung berbeda hingga empat kali lipat.
Itu adalah cara yang berguna untuk memikirkan uji kompresi
Mesin ini mengukur gaya dan perpindahan. Hasil rekayasa tergantung pada apa arti pengukuran tersebut untuk sepotong plastik seluler kaku tertentu.
Area penting. Tinggi asli itu penting. Arah pemuatan sangat penting. Bentuk kurva kompresi juga penting.
Dan berbeda dengan banyak material padat, busa kaku tidak selalu memberikan puncak kegagalan yang nyaman untuk dilaporkan.
ASTM D1621-16(2023) mencakup sifat kompresi material seluler kaku, khususnya plastik ekspansi. Metode ini menggunakan data deformasi beban untuk menentukan sifat kompresi seperti tegangan tekan, kekuatan kompresi pada beban maksimum jika berlaku, dan modulus efektif.
Bagi insinyur uji, pertanyaan yang berguna bukan semata-mata:
Berapa besar gaya yang dapat diberikan mesin?
Adalah:
Bisakah sistem mengukur apa yang sebenarnya dilakukan busa ini saat kompresi?
Apa yang diukur oleh ASTM D1621?
Busa kaku bukan sekadar versi plastik padat dengan densitas rendah.
Respons mekanisnya berasal dari struktur seluler: dinding polimer dan penyangga yang mengelilingi ruang kosong. Di bawah kompresi, sel-sel tersebut berubah bentuk, melengkung, menghancurkan, dan akhirnya mengemas bersama.
Itu menghasilkan respons yang sangat berbeda dari plastik rekayasa padat konvensional.
ASTM D1621 menggunakan kompresi terkontrol untuk mengkarakterisasi perilaku ini. Bergantung pada respons material dan hasil yang dibutuhkan, uji dapat memberikan informasi tentang tegangan tekan, kekuatan tekan, deformasi, respons beban-deformasi lengkap, dan modulus efektif.
Poin pentingnya adalah sifat-sifat ini berasal dari hubungan antara gaya, dimensi spesimen, dan deformasi—bukan hanya gaya.
Gaya bukan tegangan kompresi
Misalkan spesimen busa PU kaku mencapai:
2.400 N
Wajah yang dimuatnya mengukur:
100 × 100 mm
Area yang dimuat adalah:
10.000 mm²
dan tegangan yang sesuai adalah:
2.400 / 10.000 = 0,24 MPa
Sekarang ambil spesimen yang lebih kecil dengan muka yang dimuat:
50 × 50 mm
Jika spesimen tersebut juga mencapai 2.400 N:
2.400 / 2.500 = 0,96 MPa
Gaya yang sama.
Empat kali tegangan yang dihitung.
Perbedaan ini menjadi sangat penting saat menentukan mesin penguji. Datasheet material yang memberikan tegangan tekan yang diharapkan sebesar 0,6 MPa belum memberi tahu Anda apakah pengujian membutuhkan 1 kN, 6 kN, atau 20 kN.
Anda masih membutuhkan area yang dimuat.
Untuk ukuran mesin awal:
Gaya yang Diharapkan ≈ Tegangan yang Diharapkan × Area Beban
Misalnya, material 0,6 MPa yang diuji pada permukaan 100 × 100 mm memiliki:
0,6 N/mm² × 10.000 mm² = 6.000 N
atau kira-kira:
6 kN
Angka tersebut jauh lebih berguna untuk pemilihan peralatan dibandingkan penamaan ASTM itu sendiri.
Kurva tidak selalu memberikan puncak yang nyaman
Di sinilah pengujian kompresi busa kaku menjadi lebih menarik.
Beberapa material menghasilkan maksimum yang dapat dikenali dalam respons kompresi.
Lainnya tidak.
Sebaliknya, kurva dapat bergerak melalui kolaps seluler progresif tanpa menghasilkan puncak awal yang jelas seperti yang diharapkan operator.
Itu menimbulkan masalah praktis.
Template perangkat lunak yang dibangun berdasarkan:
Temukan gaya maksimum → bagi dengan luas → Laporkan kekuatan
bekerja dengan baik sampai busa tidak menghasilkan maksimum yang berarti di wilayah yang diharapkan.
Jawabannya bukan hanya untuk memilih angka tertinggi di layar hanya karena perangkat lunak membutuhkannya.
Properti yang dilaporkan harus mengikuti evaluasi yang didefinisikan oleh ASTM D1621 untuk respons material yang diamati.
Langkah pertama yang baik adalah melihat whole compression curve, bukan hanya kotak hasilnya.
Apa yang terjadi di dalam busa?
Bentuk kurva lebih masuk akal jika Anda melihat struktur selulernya.
Sebelum dimuat, sebagian besar volume busa adalah ruang kosong.
Selama bagian awal pengujian, dinding dan penyangga sel menahan beban dan mulai mengalami deformasi. Seiring meningkatnya kompresi, melengkung, menghancurkan, atau retak dapat menyebar melalui jaringan seluler.
Ini dapat menciptakan wilayah di mana deformasi relatif besar terjadi tanpa peningkatan tegangan proporsional yang mungkin Anda harapkan dari polimer padat yang padat.
Lanjutkan kompresi, ruang seluler yang tersedia akan semakin kecil.
Akhirnya materi masuk ke densifikasi.
Pada tahap ini, pergerakan platen lebih lanjut semakin memaksa material yang sudah terkompresi bersama. Kekakuan yang tampak meningkat dengan cepat, itulah sebabnya ujung kurva kompresi busa bisa berbelok tajam ke atas.
Kenaikan curam itu tidak otomatis mewakili titik kekuatan material yang berguna.
Ini bisa berarti struktur seluler telah memasuki tahap kompresi yang berbeda.
Busa yang sama, arah pemuatan berbeda
Seorang pemasok melaporkan kekuatan kompresi sebesar 0.62 MPa.
Inspeksi masuk Anda memberikan 0.48 MPa.
Sebelum menanyai laboratorium manapun, periksa satu hal:
Bagaimana orientasi spesimennya?
Busa kaku dapat bersifat anisotropik.
Selama proses manufaktur dan ekspansi, struktur seluler dapat mengembangkan arah yang diinginkan. Sel dapat menjadi memanjang sepanjang arah kenaikan daripada tetap identik secara mekanis di setiap orientasi.
Sekarang ambil dua spesimen dari panel yang sama.
Kompresi satu sejajar dengan arah naik.
Uji yang lain dengan orientasi berbeda.
Materi yang sama. Kepadatan nominal sama. Mesin yang sama.
Namun struktur seluler dimuat secara berbeda, sehingga respons kompresi dapat berubah.
Untuk kualifikasi pemasok dan QC rutin, orientasi spesimen perlu dikendalikan bersamaan dengan dimensi spesimen.
Jika tidak, anisotropi material asli bisa terlihat seperti pengulangan mesin yang buruk atau perbedaan antar pemasok.
dua dimensi, dua kesalahan berbeda
Untuk kompresi busa kaku, dimensi spesimen bukan hanya informasi untuk laporan pengujian.
Mereka berpartisipasi langsung dalam perhitungan.
Dan kesalahan lebar atau panjang melakukan sesuatu yang berbeda dari kesalahan tinggi.
Tegangan Area Berubah Beban
Misalkan gaya yang diukur adalah:
3.000 N
dan area yang sebenarnya dimuat adalah:
100 × 100 = 10.000 mm²
Tegangan yang dihitung adalah:
0.30 MPa
Jika area yang salah sebesar 9.000 mm² dimasukkan, gaya yang sama yang diukur menjadi:
0.333 MPa
Tidak ada yang berubah secara mekanis.
Load cell masih berukuran 3.000 N.
Input dimensi menciptakan perbedaan.
Tinggi asli mengubah referensi deformasi
Sekarang pertimbangkan spesimen dengan tinggi asli sebenarnya:
50,0 mm
Dikompresi oleh:
5,0 mm
Kompresi nominal adalah:
5 / 50 × 100 = 10,0%
Jika tinggi asli salah dimasukkan sebagai 45,0 mm:
5 / 45 × 100 = 11,1%
Sekali lagi, mesin melakukan gerakan yang persis sama.
Hanya dimensi referensi yang berubah.
Namun deformasi yang dilaporkan berpindah dari 10,0% menjadi 11,1%.
Hal itu penting ketika hasil dievaluasi pada deformasi yang ditentukan.
Tes sederhana masih bisa memiliki pengaturan mekanis yang buruk
Blok busa. Upper platen. Pelat bawah. Kompres.
Secara mekanis, ASTM D1621 tampak sederhana.
Kesederhanaan itu dapat menyembunyikan masalah setup.

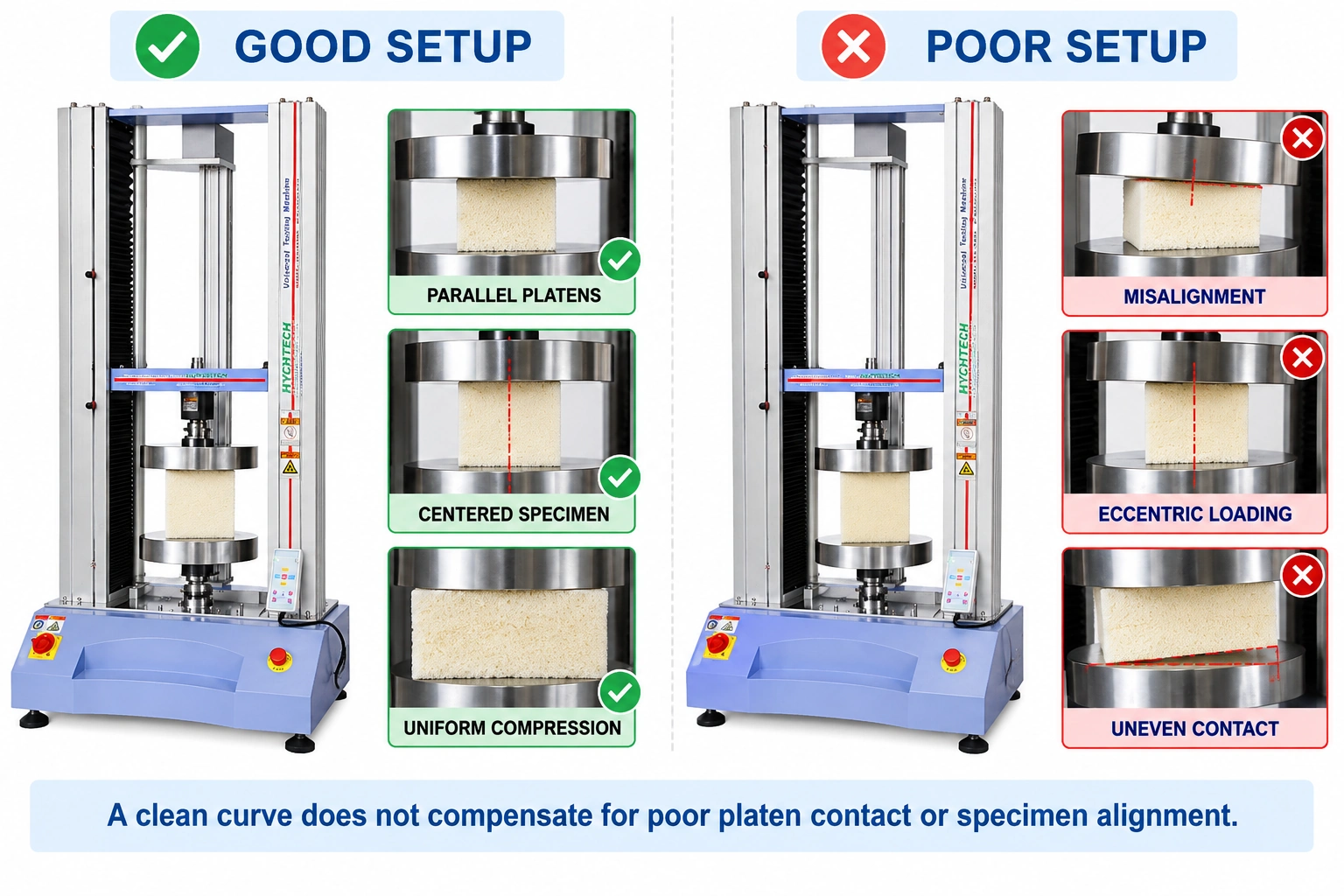

Dengan permukaan paralel, spesimen yang terpusat, dan platen yang sejajar dengan benar, beban berkembang di seluruh permukaan spesimen secara terkontrol.
Miringkan pelat atas sedikit dan salah satu tepi dapat menyentuh terlebih dahulu.
Tempatkan spesimen jauh di luar pusat dan kondisi kompresi menjadi eksentrik.
Gunakan spesimen dengan permukaan yang kurang bermuatan, kompresi lokal dapat dimulai sebelum seluruh permukaan memuat beban.
Perangkat lunak mungkin masih menampilkan kurva yang tampak halus.
Itu tidak berarti spesimen mengalami kompresi seragam.
Ketika kurva kompresi terlihat salah
Kurva aneh tidak langsung membuktikan bahwa busa tersebut cacat.
Bentuk kurva sering memberi tahu Anda di mana harus menyelidiki.
Jika gaya meningkat dengan sangat cepat di awal, periksa kondisi kontak awal. Cari preload yang tidak disengaja, permukaan spesimen yang tidak rata, atau kontak platen satu sisi.
Jika kurva lebih berisik dari yang diharapkan, jangan berasumsi kebisingan listrik terlebih dahulu. Struktur seluler dapat hancur atau retak secara bertahap, dan peristiwa tersebut dapat muncul dalam sinyal gaya. Namun, periksa apakah spesimen bergerak dan apakah rentang pengukuran gaya sesuai.
Jika spesimen replikasi berbeda lebih dari yang diharapkan, lihat lebih jauh dari UTM. Bandingkan kepadatan spesimen, lokasi pemotongan, arah beban, dimensi aktual, kondisi permukaan, pengkondisian, dan struktur seluler yang terlihat.
Dan jika satu sisi runtuh jauh sebelum sisi lain, periksa penentuan spesimen, paralelisme permukaan, dan orientasi material.
Spesimen terkompresi seringkali sama bergunanya dengan grafik.
Kurva memberi tahu Anda ketika sesuatu terjadi.
Spesimen dapat membantu menjelaskan mengapa.
Pergerakan crosshead tidak selalu merupakan deformasi spesimen yang tepat
Mesin pengujian universal tahu seberapa jauh crosshead bergeraknya telah bergerak.
Itu tidak otomatis berarti busa dipendekkan dengan jumlah yang sama persis.
Pergerakan crosshead dapat mencakup kontribusi kecil dari kepatuhan mesin, deformasi fixture, dudukan platen, dan bagian lain dari load train.
Untuk pengujian rutin, metode displacement yang ditentukan oleh prosedur yang berlaku mungkin sepenuhnya memadai.
Namun, jika akurasi deformasi atau modulus sangat penting, pastikan apa yang sebenarnya diukur oleh saluran perpindahan sebelum memperlakukannya sebagai regangan spesimen yang tepat.
Perbedaan ini juga tercermin dalam pengujian busa kaku internasional saat ini. ISO 844:2026 membedakan prosedur berdasarkan metode yang digunakan untuk menentukan deformasi.
Untuk pekerjaan ASTM D1621, pelajaran praktisnya sederhana:
Ketahui apa yang diwakili oleh pengukuran perpindahan Anda.
Menjalankan Tes Kompresi ASTM D1621
Mulailah dengan spesifikasi material atau pelanggan daripada mengasumsikan penunjukan ASTM menjawab semua pertanyaan setup.
Persyaratan untuk persiapan spesimen, dimensi, pengkondisian, orientasi, atau pelaporan dapat didefinisikan oleh spesifikasi produk yang berlaku.
Siapkan spesimen dan catat dimensi yang dibutuhkan untuk perhitungan tegangan dan deformasi. Jika busa memiliki arah produksi atau kenaikan yang diketahui, identifikasi sebelum menguji.
Periksa permukaan yang dimuat dan tempatkan spesimen di tengah antara pelat kompresi yang sesuai.
Tetapkan kondisi kontak awal yang diperlukan, lalu jalankan uji kompresi sambil merekam respon gaya perpindahan lengkap.
Setelah pengujian selesai, jangan langsung buang spesimen.
Lihat itu.
Apakah kompresinya cukup merata?
Apakah salah satu sisi runtuh duluan?
Apakah bergeser antar platen?
Apakah spesimen fisik sesuai dengan apa yang tampak ditunjukkan kurva tersebut?
Kemudian evaluasi sifat kompresi yang diperlukan sesuai dengan ASTM D1621 dan spesifikasi material yang berlaku.
Ini lebih andal daripada memperlakukan UTM sebagai kotak hitam yang secara otomatis menghasilkan nilai "kekuatan kompresi".
ASTM D1621 vs ASTM D695
Kedua standar melibatkan kompresi, tetapi ditujukan pada struktur material yang berbeda.
Busa PU kaku dan plastik teknik padat mungkin terasa kaku di tangan Anda.
Itu tidak membuatnya secara mekanik setara.
Jika Anda menguji solid rigid plastic, ASTM D695 mungkin merupakan metode yang lebih relevan.
Untuk data-start
Perbedaan ini juga menciptakan jalur tautan internal yang berguna antara artikel ASTM D1621 dan ASTM D695 Panduan Pengujian Kompresi.
ASTM D1621 vs ISO 844
ISO 844 juga mencakup sifat kompresi plastik seluler kaku.
Metode ini menangani aplikasi yang sangat terkait, tetapi laboratorium harus tetap mengikuti standar dan edisi yang ditentukan oleh pelanggan daripada mengasumsikan hasil yang secara otomatis dapat dipertukarkan.
Edisi ISO saat ini adalah ISO 844:2026.
Jika persyaratan menyatakan ASTM D1621, jalankan dan laporkan ASTM D1621. Jika tertulis ISO 844, konfigurasikan pengujian berdasarkan prosedur ISO yang ditentukan.
Mesin pengujian universal yang sama dapat mendukung keduanya jika dikonfigurasi dengan benar.
Berapa banyak kapasitas mesin yang Anda butuhkan?
Pemilihan mesin dimulai dengan respons material yang diharapkan dan luas spesimen.
Misalkan:
Tegangan Maksimum yang Diharapkan = 0,8 MPa
dan wajah spesimen adalah:
100 × 100 mm
Area yang dimuat adalah:
10.000 mm²
Sejak:
1 MPa = 1 N/mm²
perkiraan gaya maksimum adalah:
0,8 × 10.000 = 8.000 N
atau:
8 kN
Sekarang diskusi seleksi mesin memiliki titik awal yang berguna.
Namun kapasitas saja tidak cukup.
Sistem pengujian juga membutuhkan rentang pengukuran gaya yang sesuai, pelat kompresi yang cukup besar untuk spesimen, ruang uji vertikal yang cukup, jarak gerak yang cukup untuk deformasi yang dibutuhkan, serta perpindahan dan konfigurasi perangkat lunak yang tepat.
Sebuah mesin dapat memiliki kapasitas gaya yang cukup dan tetap kurang sesuai dengan pengujian.
Contoh Yang Dikerjakan: 100 × 100 × 50 mm Busa PU Kaku
Pertimbangkan laboratorium QC dengan persyaratan berikut:
Material: Busa poliuretan kaku
ASTM D1621
Specimen: 100 × 100 × 50 mm
Tegangan yang Diharapkan: 0,2–0,8 MPa
Arah Pemuatan: Paralel dengan naik
Volume Tes: 50 spesimen/hari
Output Wajib: Kompresi Properti + Kurva Lengkap
Area yang dimuat adalah:
100 × 100 = 10.000 mm²
Pada 0,2 MPa:
F = 0,2 × 10.000 = 2.000 N
Pada 0,8 MPa:
F = 0,8 × 10.000 = 8.000 N
Jadi wilayah kerja yang diharapkan kira-kira:
2–8 kN
Sekarang hanya ubah ukuran spesimen.
Jika wajah yang dimuat menjadi:
200 × 200 mm
area menjadi:
40.000 mm²
Pada MPa 0,8 yang sama:
F = 0,8 × 40.000 = 32.000 N
atau:
32 kN
Materi tidak menjadi empat kali lebih kuat.
Area yang dimuat menjadi empat kali lebih besar.
Inilah sebabnya dimensi spesimen harus diketahui sebelum kapasitas mesin difinalisasi.
Mengonfigurasi RS-8000 untuk Kompresi Busa Kaku
Untuk aplikasi yang gaya perhitungannya berada dalam rentang pengukuran yang berguna, ITM-LAB RS-8000 Universal Testing Machine menyediakan 10–50 kN konfigurasi untuk spesimen yang lebih besar dan pengujian kompresi busa kaku dengan gaya lebih tinggi.
Untuk contoh di atas, konfigurasi akan ditinjau berdasarkan aplikasi sebenarnya:
2–8 kN perkiraan tenaga kerja, 100 × muka 100 mm bermuatan, tinggi awal 50 mm, perjalanan kompresi yang diperlukan, dimensi platen, ruang uji, pengukuran perpindahan, dan volume uji.
Spesimen busa berkepadatan rendah yang jauh lebih kecil dan hanya menghasilkan beberapa ratus newton adalah aplikasi yang berbeda. Dalam kasus tersebut, sistem gaya lebih rendah mungkin memberikan rentang pengukuran yang lebih sesuai.
Nomor kapasitas yang lebih besar tidak otomatis menjadi sistem pengujian yang lebih baik.
Apa yang harus Anda kirim dengan RFQ ASTM D1621?
Anda tidak perlu mengetahui konfigurasi mesin lengkap sebelum menghubungi kami.
Informasi spesimen lebih berguna.
Jika gaya yang diharapkan tidak diketahui tetapi Anda mengetahui tegangan tekan dan dimensi spesimen, perkiraan gaya kerja dapat diperkirakan dari:
Gaya ≈ Tegangan × Area Beban
Jika tidak ada nilai yang tersedia, kirimkan lembar data material, gambar spesimen, laporan uji sebelumnya, atau informasi sampel.
FAQ
Apa yang diukur oleh ASTM D1621?
ASTM D1621 mencakup sifat kompresi material seluler kaku, khususnya plastik ekspansi. Bergantung pada respons material dan evaluasi yang diperlukan, pengujian dapat memberikan tegangan tekan, kekuatan tekan, perilaku deformasi, data beban-deformasi, dan modulus efektif.
Daftar ASTM saat ini adalah ASTM D1621-16(2023).
Bagaimana cara menghitung tegangan tekan busa kaku?
Pada tingkat tegangan dasar:
Tegangan Kompresi = Gaya / Area Beban Asli
Misalnya:
3.000 N / 10.000 mm² = 0,30 MPa
Titik spesifik yang digunakan untuk properti yang dilaporkan harus mengikuti ASTM D1621 dan spesifikasi material yang berlaku.
Bagaimana jika busa tidak menunjukkan beban maksimum yang jelas?
Jangan membuat puncak secara buatan.
Beberapa busa kaku menghasilkan maksimum yang dapat dikenali, sementara yang lain bergerak melalui kolaps seluler progresif tanpa puncak yang sama jelas. Evaluasi kurva menggunakan prosedur yang diwajibkan oleh ASTM D1621 daripada secara otomatis melaporkan gaya tertinggi yang tercatat selama pengujian lengkap.
Mengapa arah pemuatan memengaruhi hasil kompresi busa kaku?
Struktur seluler dapat menjadi terorientasi selama ekspansi atau manufaktur.
Pemuatan sejajar dengan arah kenaikan dapat menghasilkan respons yang berbeda dari pemuatan ke arah lain, bahkan ketika kedua spesimen berasal dari panel yang sama.
Apa perbedaan antara ASTM D1621 dan ASTM D695?
ASTM D1621 ditujukan untuk material seluler kaku seperti busa polimer kaku. ASTM D695 menangani sifat kompresi plastik kaku.
Struktur seluler busa menciptakan mekanika kompresi yang berbeda dari polimer padat.
Kapasitas mesin apa yang dibutuhkan untuk ASTM D1621?
Tidak ada satu kapasitas mesin ASTM D1621.
Mulai dengan memperkirakan:
Gaya yang Diharapkan ≈ Tegangan Kompresi yang Diharapkan × Area Beban
Kemudian verifikasi rentang pengukuran gaya, dimensi spesimen, ukuran platen, ruang uji, perjalanan yang diperlukan, pengukuran perpindahan, dan persyaratan perangkat lunak.
mulai dengan busa, bukan mesin
ASTM D1621 tampak sederhana secara mekanis: tempatkan spesimen busa kaku di antara dua pelat dan kompreskan.
Pengukuran ini lebih menuntut daripada yang disarankan oleh deskripsi tersebut.
Area yang dimuat mengubah gaya menjadi tegangan. Tinggi asli menetapkan referensi deformasi. Orientasi seluler dapat mengubah respons. Kontak platen memengaruhi bagaimana beban masuk ke spesimen. Dan kurva menunjukkan apakah busa mencapai titik maksimum, runtuh secara bertahap, atau bergerak menuju densifikasi.
Untuk pemilihan peralatan, mulai dengan:
Material → spesimen L × W × h → arah beban → tegangan yang diharapkan → gaya yang diharapkan
Kemudian tentukan load cell, platen, ruang uji, travel, dan pengukuran perpindahan.
Untuk spesimen yang lebih besar dan aplikasi busa kaku dengan gaya lebih tinggi dalam rentang kerjanya, the ITM-LAB RS-8000, 10–50 kN, dapat dikonfigurasi sesuai dengan kebutuhan tersebut.
