>Gambar menggunakan "JIS Z 2371, NSS, 480 h." Bagian-bagiannya adalah braket otomotif berlapis seng, dan laboratorium sudah memiliki ruang semprotan garam yang digunakan untuk pengujian ISO 9227.
Apakah ruang yang sama bisa digunakan?
Mungkin—tetapi angka standar saja tidak menjawab pertanyaan.
Sebelum menetapkan suhu atau mengisi reservoir solusi, laboratorium perlu mengetahui metode JIS Z 2371 yang diperlukan, lapisan apa yang dievaluasi, bagaimana spesimen akan dimuat, berapa lama paparan akan berjalan, dan spesifikasi apa yang menentukan penerimaan setelah pengujian.
> Perbedaan ini penting karena JIS Z 2371 mencakup tiga metode semprotan garam: NSS, AASS, dan CASS. Mereka memiliki prinsip umum yang sama, tetapi tidak menggunakan kimia uji atau kondisi operasi yang sama.
Panduan ini melihat JIS Z 2371 dari perspektif pengujian praktis: apa yang dicakup standar, bagaimana ketiga metode berbeda, di mana penggunaannya, bagaimana perbandingannya dengan ISO 9227, dan apa yang harus diperiksa saat memilih ruang uji semprotan garam.
Apa itu JIS Z 2371?
JIS Z 2371:2015, Metode pengujian semprotan garam, adalah Standar Industri Jepang untuk menilai ketahanan korosi pada material logam dan logam yang dilindungi oleh elektroplating, film anorganik, atau lapisan organik seperti cat.
Metode ini mendefinisikan larutan garam, alat, dan prosedur yang digunakan untuk tiga metode:
NSS — Semprotan Garam Netral
AASS — Semprotan Garam Asam Asetat
CASS — Semprotan Garam Asam Asetat Dipercepat Tembaga
Standar ini juga membahas spesimen uji, kondisi pengujian, evaluasi hasil, dan metode untuk memeriksa reproduktibilitas serta korosivitas kabinet uji.
Dengan kata lain, JIS Z 2371 bukan sekadar persyaratan untuk menyemprotkan air garam ke suatu bagian. Metode ini menciptakan lingkungan korosi yang terkontrol yang seharusnya dapat diproduksi laboratorium dari satu tes ke uji berikutnya.
JIS Z 2371:2015 tetap menjadi standar Jepang yang aktif. Dokumen ini disusun berdasarkan ISO 9227:2012 dengan modifikasi pada isi teknis—hubungan yang menjadi penting saat membandingkan persyaratan JIS dan ISO.

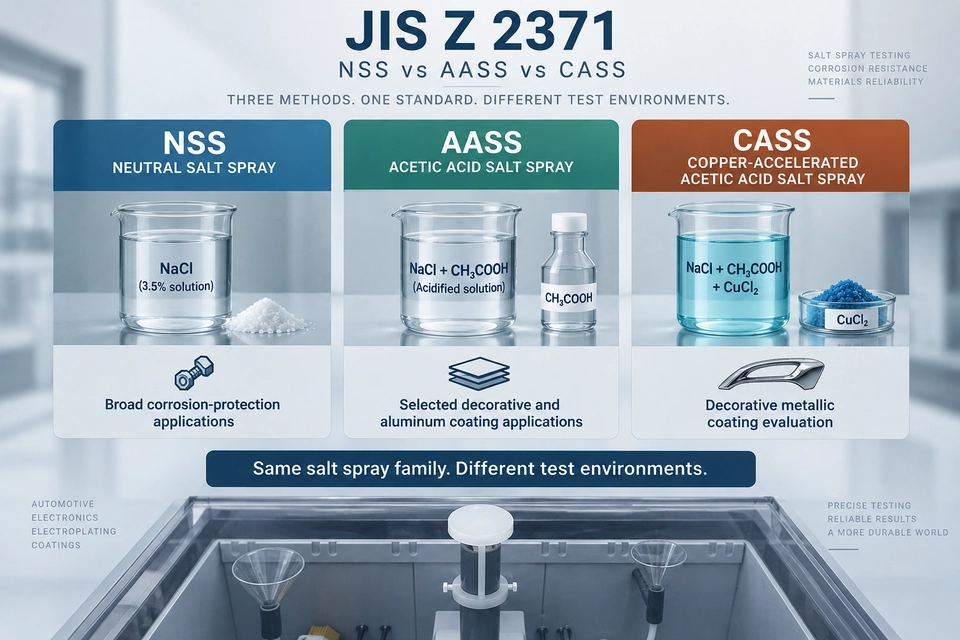

NSS, AASS dan CASS: Tiga Tes di Bawah Satu Standar
Mudah untuk membicarakan "uji JIS Z 2371" seolah-olah itu adalah satu eksposur tetap. Lebih berguna untuk memandang JIS Z 2371 sebagai kerangka kerja yang berisi tiga metode semprotan garam yang berbeda.
Metode yang dibutuhkan biasanya berasal dari standar produk, spesifikasi pelapisan, gambar, atau kebutuhan pelanggan.
NSS: metode semprotan garam serbaguna
Uji Neutral Salt Spray (NSS) menggunakan larutan natrium klorida dalam kondisi netral.
Dari tiga metode tersebut, ini adalah yang paling banyak ditemui oleh insinyur terlebih dahulu. Aplikasi ini dapat diterapkan pada berbagai jenis logam dan sistem perlindungan korosi, termasuk pelapis logam, pelapisan konversi, pelapisan oksida anodik, dan pelapisan organik pada logam.
> Bahan uji tipikal meliputi pengikat berlapis seng, braket, panel yang dicat, rumah berlapis, dan bagian produksi lainnya di mana kualitas sistem perlindungan korosi perlu diperiksa.
NSS bukanlah simulasi langsung dari tahun paparan luar ruangan atau laut. Ini adalah uji korosi laboratorium yang terkontrol.
AASS: semprotan garam yang diasamkan
Metode Acetic Acid Salt Spray (AASS) mengubah kimia pengujian dengan mengasaminkasi larutan natrium klorida menggunakan asam asetat.
Perbedaan itu lebih penting daripada sekadar mengatakan AASS "lebih berat."
AASS membuat lingkungan pengujian yang didefinisikan secara terpisah. Teknik ini sangat berguna untuk beberapa sistem pelapisan dekoratif tertentu dan juga dapat diterapkan pada lapisan anodik dan organik pada aluminium.
Jika sebuah undian memerlukan AASS, memperpanjang durasi tes NSS bukanlah pengganti yang setara.
CASS: semprotan garam asam yang dipercepat tembaga
Tes Copper-Accelerated Acetic Acid Salt Spray (CASS) menambahkan tembaga klorida ke larutan garam yang telah diasamkan dan beroperasi pada suhu ruang uji yang lebih tinggi.
CASS umumnya dikaitkan dengan sistem pelapisan dekoratif seperti tembaga + nikel + kromium dan nikel + kromium, serta pelapisan anodik dan organik terpilih pada aluminium.
Untuk laboratorium, konsekuensi praktisnya sederhana: ruang yang hanya digunakan untuk NSS tidak boleh diasumsikan siap untuk CASS hanya karena kedua tes melibatkan kabut garam.
Kimia solusi, material yang terpapar solusi, kemampuan suhu, dan konfigurasi ruang secara keseluruhan perlu diperiksa.
Kondisi Pengujian JIS Z 2371: Apa Saja yang Harus Dikendalikan?
Ruang semprotan garam yang penuh dengan kabut yang terlihat mungkin terlihat meyakinkan melalui tutupnya, tetapi kepadatan kabut sendiri tidak banyak menunjukkan apakah pengujian ini terkendali.
Laboratorium harus mengontrol kimia solusi, pH, suhu ruang uji, atomisasi, dan kabut yang terkumpul, sambil memastikan susunan spesimen tidak mengganggu paparan yang diinginkan.
Pada tingkat pemilihan peralatan praktis, ketiga metode berbeda sebagai berikut:
Ini adalah perbedaan tingkat seleksi, bukan pengganti salinan terkontrol JIS Z 2371 yang digunakan oleh laboratorium. Persiapan reagen yang tepat, konsentrasi, batas pH, persyaratan pengumpulan, toleransi, dan prosedur verifikasi kabinet harus selalu diambil dari standar yang berlaku.
Kimia larutan itu penting
Untuk NSS, mendapatkan konsentrasi natrium klorida yang tepat hanyalah sebagian dari pekerjaan. Kualitas air, kontaminasi, dan pH semuanya dapat memengaruhi paparan air.
AASS memperkenalkan asam asetat. CASS menambahkan variabel lain melalui tembaga klorida.
Beralih dari NSS ke CASS bukan sekadar program berbeda pada pengendali kamar.
Suhu itu penting
NSS dan AASS menggunakan suhu ruang uji sekitar 35°C, sementara CASS beroperasi sekitar 50°C.
Perbedaan tersebut berdampak langsung pada kemampuan dan konfigurasi peralatan.
Masalah pengumpulan kabut
> Kesalahan umum adalah menilai ruang semprotan garam berdasarkan penampilan:
"Ada banyak kabut, jadi tes ini pasti berhasil."
Tidak selalu.
Kabut yang terdeposit perlu dikumpulkan dan dievaluasi dengan metode yang berlaku. Sebuah ruang bisa terlihat sangat berembun sementara kondisi pengumpulan sebenarnya berada di luar rentang yang dibutuhkan.
Pemuatan spesimen juga berpengaruh
Sebuah ruang ruang dapat menampung 40 bagian secara fisik dan tetap menjadi pengaturan uji yang buruk untuk 40 bagian.
Pertimbangkan baris kurung berlapis yang ditempatkan terlalu dekat. Bagian awal mungkin melindungi mereka yang berada di belakangnya. Kondensat dari spesimen atas dapat menetes ke spesimen bawah. Paparan lokal yang dihasilkan tidak lagi merupakan kondisi kabut garam yang dikontrol seperti yang dimaksudkan metode tersebut.
Untuk laboratorium produksi, kapasitas yang dapat digunakan bukan hanya soal volume ruang internal.
Jarak antar tempat, orientasi, dan akses kabut sangat penting.
Berapa lama tes JIS Z 2371?
Tidak ada jawaban universal seperti "JIS Z 2371 membutuhkan 500 jam."
Pelanggan dapat menentukan periode paparan 24 jam, 96 jam, 240 jam, 480 jam, 500 jam, 720 jam, 1.000 jam atau periode paparan lainnya.
Perbedaan pentingnya adalah standar semprotan garam mendefinisikan metode pengujian, sementara produk, pelapis, OEM, atau spesifikasi pelanggan yang relevan biasanya menentukan periode paparan dan kriteria penerimaan.
Ini mencegah kesalahan pembelian yang cukup umum: memilih peralatan dari angka standar tanpa terlebih dahulu mendefinisikan program pengujian sebenarnya.
JIS Z 2371 vs ISO 9227: Apakah Keduanya Sama?
Tidak—tetapi keduanya sangat berkaitan.
Perbedaan ini penting bagi laboratorium yang bekerja dengan spesifikasi pelanggan Jepang maupun internasional.
JIS Z 2371:2015 disusun berdasarkan ISO 9227:2012 dengan modifikasi pada konten teknis. Derajat korespondensinya diidentifikasi sebagai MOD, yang berarti modifikasi, bukan identik.
ISO 9227 telah direvisi. Edisi internasional saat ini adalah ISO 9227:2022, sementara JIS Z 2371 tetap menjadi edisi 2015 berdasarkan dokumen ISO 2012.
Hubungan dapat dirangkum seperti ini:
Kedua standar ini memiliki banyak arsitektur pengujian yang sama. Keduanya mencakup NSS, AASS, dan CASS, serta menangani paparan korosi semprotan garam yang terkontrol.
Tapi related tidak berarti identik.
Apakah ruang ISO 9227 dapat digunakan untuk JIS Z 2371?
Seringkali, ruang fisik yang sama mungkin mampu mendukung kedua standar tersebut.
Namun kemampuan harus diverifikasi berdasarkan metode dan edisi yang berlaku, bukan disimpulkan dari label ISO 9227 pada peralatan.
Misalkan sebuah laboratorium memiliki ruang yang dikonfigurasi untuk ISO 9227 NSS. Seorang pelanggan Jepang kemudian meminta JIS Z 2371 CASS.
Pertanyaannya bukan lagi sekadar apakah ruang tersebut menghasilkan kabut garam.
Laboratorium perlu memeriksa kimia larutan CASS yang diperlukan, suhu uji, kompatibilitas material, pengumpulan kabut, dan persyaratan JIS lain yang berlaku.
Sebaliknya juga benar. Ruang yang secara historis digunakan untuk JIS Z 2371 tidak boleh secara otomatis dinyatakan sesuai dengan edisi ISO 9227 terbaru tanpa meninjau persyaratan saat ini.
Mana JIS Z 2371 digunakan?
JIS Z 2371 relevan di mana pun spesifikasi produk Jepang, persyaratan pelanggan, atau dokumen rantai pasokan memerlukan pengujian korosi semprotan garam.
Standar ini sangat berguna untuk mengevaluasi logam dan sistem perlindungan permukaan, bukan untuk satu produk jadi tertentu.
Dalam manufaktur otomotif, itu bisa berarti pengikat, braket, klip, rumah, perangkat keras berlapis, terminal listrik, atau trim dekoratif. Metode JIS menetapkan lingkungan paparan, sementara spesifikasi OEM atau komponen dapat menentukan berapa lama komponen diuji dan tingkat korosi yang dapat diterima.
Produsen elektronik dapat menggunakan pengujian semprotan garam pada konektor, terminal, rumah logam, bagian pelindung, dan perangkat keras. Komponen dapat tetap utuh secara mekanis sementara korosi pada permukaan atau terminal kontak menciptakan masalah keandalan yang sangat berbeda.
Elektroplating adalah aplikasi alami lainnya. Lapisan dekoratif seng, nikel, kromium, dan multilayer semuanya dapat dievaluasi menggunakan metode semprotan garam yang sesuai. Di sini, memilih NSS, AASS, atau CASS menjadi sangat penting karena metodenya tidak ditujukan untuk sistem pelapisan yang persis sama.
Komponen yang dicat, dilapisi bubuk, dan dianodisasi juga sering muncul dalam program uji korosi. Tergantung pada spesifikasi yang berlaku, insinyur dapat mencari lepuhan, korosi substrat, pemisahan lapisan, korosi di sekitar cacat yang disengaja, atau perubahan lain yang ditentukan setelah paparan.
Apa yang sebenarnya terjadi selama tes JIS Z 2371?
Tes semprotan garam yang baik dimulai sebelum ruang semprotan mulai disemprot.
Pertama, laboratorium mengonfirmasi persyaratan yang berlaku. "JIS Z 2371" sendiri belum lengkap; metode, spesimen, durasi paparan, dan persyaratan evaluasi harus diketahui.
Solusi NSS, AASS, atau CASS yang sesuai kemudian disiapkan. Ruang diarahkan ke kondisi operasi yang dibutuhkan, dan susunan spesimen diperiksa sebelum paparan dimulai.
Penempatan spesimen layak mendapat perhatian lebih dari yang sering didapatkan. Bagian-bagian tidak boleh saling melindungi dari kabut, dan kondensat dari satu benda uji tidak boleh jatuh ke bagian lain. Memuat sebanyak mungkin bagian ke dalam ruang tidak otomatis sama dengan menggunakan ruang tersebut secara efisien.
Setelah paparan dimulai, laboratorium memantau kondisi yang menentukan apakah tes tetap valid. Suhu, kondisi larutan, dan pengumpulan kabut lebih berarti daripada sekadar memeriksa apakah kabut terlihat.
Setelah periode paparan yang ditentukan, spesimen diambil dan diperlakukan sesuai prosedur yang berlaku sebelum evaluasi.
Apa yang terjadi selanjutnya tergantung pada spesifikasi produk.
Satu pelanggan dapat menentukan area karat merah yang diizinkan. Yang lain mungkin membatasi korosi putih. Spesifikasi pelapisan mungkin memerlukan evaluasi penyebaran lepuhan atau korosi dari scribe.
Inilah sebabnya metode semprotan garam dan spesifikasi penerimaan tidak boleh disalahartikan.
JIS Z 2371 menetapkan metode eksposur. Aplikasi ini tidak memberikan kriteria lulus/gagal yang sama untuk setiap produk.
Apa yang Membuat Hasil Semprotan Garam Tidak Dapat Dipercaya?
Sebagian besar tes semprotan garam yang buruk tidak gagal karena seseorang lupa menyalakan ruang peluru. Masalahnya biasanya kurang jelas.
Seseorang memperlakukan larutan sebagai "cukup dekat." Konsentrasi garam mungkin mendapat perhatian penuh sementara pH, kualitas air, atau kontaminasi diabaikan. Dengan AASS dan CASS, kimia menjadi semakin penting.
Yang lain bergantung pada tampilan ruang peluru. Kabut yang terlihat bukanlah pengukuran. Data pengumpulan adalah yang membantu menentukan apakah paparan yang dimaksud benar-benar mencapai zona spesimen.
Kelebihan beban adalah masalah praktis lainnya. Menambahkan baris bagian lain hanya meningkatkan throughput jika eksposur tetap valid. Pelindung, jarak yang buruk, dan transfer kondensat dapat menghambat pengujian sebelum ruang tampak penuh secara fisik.
Suhu juga bisa disalahpahami. Pengendali yang menampilkan suhu target tidak, dengan sendirinya, membuktikan bahwa setiap aspek lingkungan pengujian benar. Desain ruang operasi, pemuatan, dan stabilitas operasi semuanya berkontribusi pada eksposur yang sebenarnya.
Akhirnya, laboratorium kadang-kadang mengasumsikan bahwa kemampuan NSS secara otomatis berarti kemampuan CASS. Namun tidak demikian. CASS mengubah baik kondisi kimia maupun operasi, sehingga material yang bersentuhan dengan larutan, kemampuan suhu, dan konfigurasi sistem secara keseluruhan perlu ditinjau.
Ini bukan detail kecil. Mereka menentukan apakah ratusan jam di dalam ruang menghasilkan data korosi yang berguna—atau hanya menghabiskan ratusan jam.
Memilih Ruang Semprotan Garam untuk JIS Z 2371
Chamber volume adalah spesifikasi yang mudah dibandingkan—dan salah satu yang paling mudah ditekankan secara berlebihan.
Ruang 600 L tidak otomatis menjadi ruang yang tepat hanya karena bagian-bagiannya muat di dalamnya.
Untuk proyek JIS Z 2371, mulailah dengan empat pertanyaan.
Metode mana yang akan Anda jalankan?
NSS, AASS atau CASS?
Laboratorium yang hanya menjalankan NSS mungkin memiliki kebutuhan peralatan yang berbeda dari yang secara rutin beralih antara beberapa metode semprotan garam.
Jika CASS diperlukan, pastikan bahwa sistem yang diusulkan benar-benar dikonfigurasi sesuai dengan kimia dan suhu operasinya.
Apa yang akan ada di dalam ruang itu?
Kupon flat coating, 50 braket otomotif, dan satu enclosure besar yang dirakit menciptakan kondisi beban yang benar-benar berbeda.
> Informasi berguna meliputi dimensi spesimen, jumlah per batch, material, pelapisan, dan orientasi yang dimaksudkan.
Berapa lama uji coba akan berjalan?
Laboratorium yang melakukan paparan QC singkat memiliki pola operasi yang berbeda dari yang menjalankan program kualifikasi selama 500 atau 1.000 jam.
Pengujian jangka panjang lebih menekankan pada penyediaan solusi, operasi berkelanjutan, akses pemeliharaan, dan stabilitas.
Apa yang ditambahkan oleh spesifikasi pelanggan?
JIS Z 2371 mungkin hanya satu baris dalam kebutuhan yang jauh lebih besar.
Spesifikasi gambar atau pelapisan OEM dapat menambahkan durasi paparan tertentu, metode persiapan spesimen, persyaratan inspeksi, atau kriteria penerimaan.
ruang tersebut harus dipilih sesuai dengan persyaratan lengkap.
Mengonfigurasi Ruang Uji Semprotan Garam ITM-LAB YWX/T
Untuk proyek JIS Z 2371, angka standar saja tidak cukup untuk rekomendasi peralatan yang berguna.
Target ITM-LAB YWX/T Salt Spray Test Chamber dapat dikonfigurasi berdasarkan metode semprotan garam yang diperlukan dan beban spesimen. Tergantung pada konfigurasi yang dipilih, platform ini dapat mendukung persyaratan uji semprotan garam yang terkait dengan standar seperti JIS Z 2371, ISO 9227, dan ASTM B117.
Konfigurasi akhir harus selalu dikonfirmasi terhadap metode pengujian yang diminta, bukan mengasumsikan bahwa setiap versi ruang melakukan semua uji semprotan garam.
Ruang uji menggunakan konstruksi tahan korosi untuk paparan kabut garam yang berkelanjutan. Sistem ini mengintegrasikan pasokan larutan, atomisasi, kontrol suhu, dan pengumpulan kabut sehingga laboratorium dapat mengendalikan paparan dan tidak hanya menghasilkan kabut.
Kapasitas spesimen kemudian harus disesuaikan dengan beban uji sebenarnya.
Jika pelanggan berencana menguji 30 braket otomotif dalam setiap batch, misalnya, kami membutuhkan dimensi, orientasi, dan jarak yang dibutuhkan—bukan hanya volume ruang yang diminta. Hal ini memungkinkan ruang kerja dan susunan spesimen dipertimbangkan bersama-sama.
Jika AASS atau CASS diperlukan, informasi tersebut harus disediakan sebelum konfigurasi agar persyaratan kimia, suhu, dan sistem yang relevan dapat ditinjau.
Contoh Seleksi Praktis
Pertimbangkan pemasok otomotif yang menerima persyaratan ini:
Standar: JIS Z 2371
Metode: NSS
Produk: Braket
otomotif berlapis sengPaparan: 480 jam
Batch: 30 bagian
Masih belum cukup informasi untuk memilih sebuah chamber.
Pertanyaan berikutnya bersifat fisik.
Seberapa besar setiap kurung kurung? Bagaimana orientasinya? Seberapa lama jarak antar spesimen yang diperlukan? Apakah semua 30 bagian akan diuji dalam satu batch? Rak atau perlengkapan apa yang dibutuhkan?
Kemudian muncul pertanyaan evaluasi.
Kondisi korosi apa yang dicari pelanggan setelah 480 jam? Apakah red rust adalah kriteria penerimaan? Apakah korosi putih dievaluasi secara terpisah? Apakah ada spesifikasi OEM selain JIS Z 2371?
Setelah pertanyaan-pertanyaan tersebut dijawab, pemilihan kamar menjadi jauh lebih bermakna.

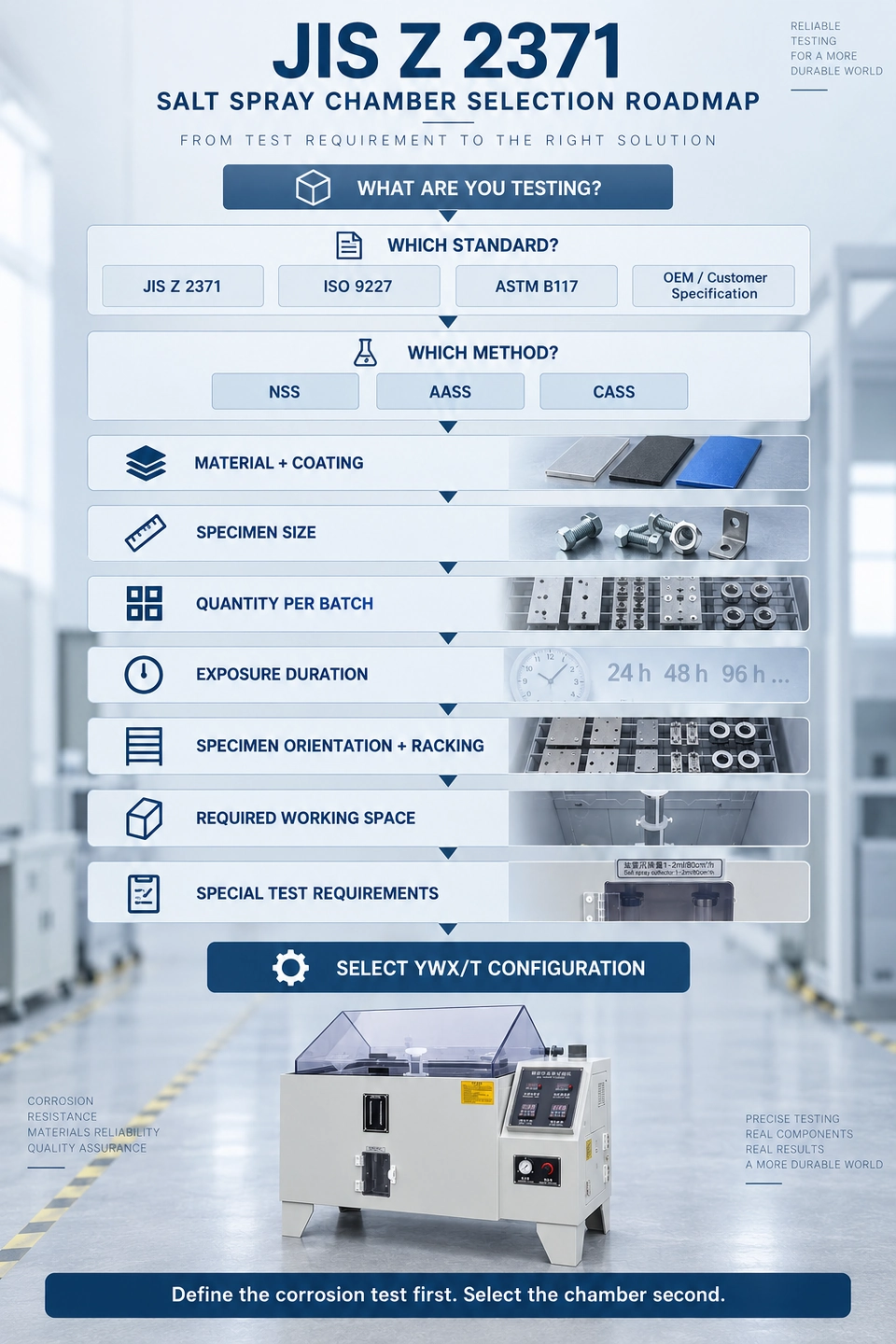

Logika rekayasanya adalah:
JIS Z 2371
↓
NSS
↓
BRAKET OTOMOTIF BERLAPIS SENG
↓
480 jam
↓
30 BAGIAN
↓
PART SIZE + ORIENTATION
↓
WORKING SPACE
↓
CHAMBER CONFIGURATION
Perhatikan apa yang tidak terjadi.
Kami tidak memulai dengan menanyakan apakah pelanggan menginginkan ruang 270 L, 600 L, atau 1.000 L.
Pengujian mendefinisikan peralatan—bukan sebaliknya.
FAQ JIS Z 2371
Apakah JIS Z 2371 sama dengan ISO 9227?
Tidak. JIS Z 2371:2015 disusun berdasarkan ISO 9227:2012, namun tingkat kesesuaiannya adalah MOD, artinya terdapat modifikasi teknis.
ISO 9227 juga kemudian telah direvisi. Edisi internasional saat ini adalah ISO 9227:2022.
Oleh karena itu, laboratorium harus memverifikasi standar dan edisi yang ditentukan oleh pelanggan daripada memperlakukan JIS Z 2371 dan ISO 9227 sebagai nama yang dapat dipertukarkan.
Apakah ruang semprotan garam ISO 9227 dapat melakukan pengujian JIS Z 2371?
Mungkin, ya—tetapi ini harus diverifikasi terhadap metode dan konfigurasi ruang JIS Z 2371 yang spesifik
.Ruang yang mampu menggunakan ISO 9227 NSS, misalnya, tidak seharusnya secara otomatis diasumsikan memenuhi semua persyaratan untuk JIS Z 2371 CASS.
Periksa kimia larutan yang dibutuhkan, suhu, pengumpulan kabut, kompatibilitas material, dan kondisi lain yang berlaku.
Berapa lama tes semprotan garam JIS Z 2371 berlangsung?
Tidak ada satu waktu eksposur untuk setiap produk.
Durasi yang dibutuhkan biasanya ditentukan oleh spesifikasi produk, spesifikasi pelapisan, persyaratan OEM, gambar, atau rencana uji pelanggan. Inilah sebabnya persyaratan seperti 96 jam, 240 jam, 480 jam, 500 jam, atau 1.000 jam dapat muncul bersamaan dengan JIS Z 2371.
Apakah kamar yang sama dapat melakukan NSS, AASS, dan CASS?
Sistem yang dikonfigurasi dengan baik mungkin mendukung beberapa metode, tetapi hal ini tidak boleh diasumsikan.
AASS dan terutama CASS memperkenalkan berbagai persyaratan kimia dan operasional. Beritahu produsen ruang dengan tepat metode apa yang akan dijalankan laboratorium sebelum konfigurasi peralatan difinalisasi.
Kesimpulan Akhir
Jika gambar bertuliskan JIS Z 2371, jangan mulai dengan memilih ukuran ruang.
Mulailah dengan menanyakan metode apa yang diperlukan: NSS, AASS, atau CASS?
Kemudian definisikan material dan pelapis, dimensi spesimen, jumlah batch, durasi eksposur, orientasi, dan spesifikasi penerimaan.
Baru kemudian pemilihan kamar menjadi keputusan teknik, bukan perbandingan katalog.
JIS Z 2371 dan ISO 9227 sangat berkaitan, tetapi mereka bukan sekadar dua nama untuk dokumen yang sama. JIS Z 2371:2015 adalah adopsi yang dimodifikasi berdasarkan ISO 9227:2012, sementara standar internasional telah berkembang menjadi ISO 9227:2022.
Untuk laboratorium yang bekerja di berbagai program pelanggan Jepang dan internasional, satu aturan sangat berguna:
Verifikasi metode pengujian dan edisi terlebih dahulu. Konfigurasikan peralatan kedua.
