Penguji kompresi kotak mudah dibandingkan di atas kertas. Satu mesin memiliki daya 10 kN, yang lain 20 kN, dan yang lain 50 kN. Ruang uji, rentang kecepatan, angka akurasi, dan fungsi perangkat lunak tersusun rapi dalam tabel spesifikasi.
Pertanyaan yang lebih sulit adalah apakah spesifikasi tersebut benar-benar sesuai dengan paket yang perlu Anda uji.
Mesin 50 kN tidak otomatis menjadi pilihan yang lebih baik daripada mesin 10 kN. Karton yang muat dalam ruang uji yang dipublikasikan mungkin masih sulit dimuat atau meninggalkan ruang yang terlalu sedikit untuk perjalanan platen. Dan berat paket, sendirian, memberi tahu Anda sangat sedikit tentang gaya kompresi yang dapat ditahan struktur tersebut.
Proses seleksi yang lebih baik dimulai dari paket dan metode pengujian, lalu bergerak menuju mesin:
Paket → Metode Uji → gaya yang diharapkan → rentang kerja → amplop uji → kontrol → pengukuran → konfigurasi
Panduan ini menjelaskan cara menjalani proses tersebut sebelum meminta penawaran untuk penguji kompresi kotak.

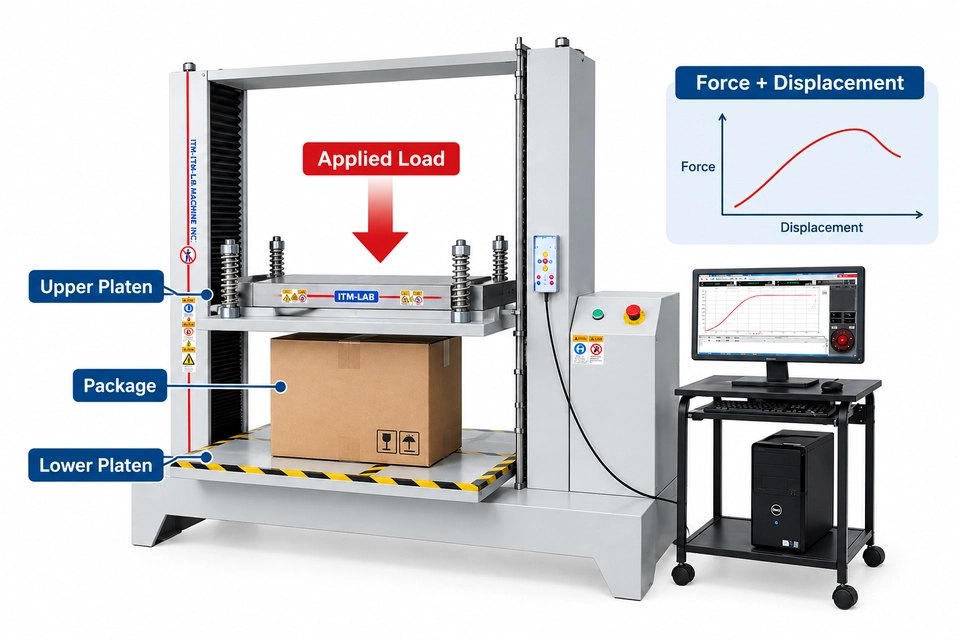

Apa yang sebenarnya diukur oleh penguji kompresi kotak?
Penguji kompresi kotak menerapkan beban kompresi terkontrol pada karton, kontainer, atau paket transportasi lengkap di antara dua pelat.
Selama pengujian, dua pengukuran paling penting:
Gaya memberi tahu Anda berapa banyak beban tekan yang diterapkan.
Displacement memberi tahu Anda bagaimana paket berubah dimensi seiring beban tersebut bertambah atau dipertahankan.
Tergantung pada prosedurnya, hasilnya dapat meliputi:
-
gaya kompresi puncak;
-
deformasi pada beban tertentu;
-
gaya pada deformasi tertentu;
-
perilaku beban–perpindahan;
-
atau deformasi selama periode beban berkelanjutan.
Item uji khas meliputi karton bergelombang, kotak pengiriman, wadah plastik, kemasan sarang lebah, wadah yang dapat dikembalikan, dan paket transportasi yang lengkap.
Uji kompresi yang berguna oleh karena itu memberikan Anda lebih dari sekadar angka gaya maksimum. Aplikasi ini merekam bagaimana paket merespons saat beban diterapkan.
Perbedaan ini menjadi penting saat membandingkan desain kemasan atau menyelidiki kegagalan.
Mulai dari paket, bukan mesin
Sebuah penyelidikan yang mengatakan:
"Silakan kutip penguji kompresi kotak 20 kN."
sudah mengandung spesifikasi mesin, tetapi belum cukup informasi untuk mengonfirmasi spesifikasi tersebut.
Mulailah dengan DUT.
Jenis paket
Apa yang kamu uji?
Karton bergelombang, wadah plastik, kemasan sarang lebah, kontainer yang dapat dikembalikan, atau paket pengiriman lengkap dapat berperilaku sangat berbeda saat dikompresi.
Dimensi maksimum
Catat yang sebenarnya:
Lebar × Kedalaman × Tinggi
dalam orientasi yang digunakan selama pengujian.
Jangan hanya mengandalkan ukuran karton nominal dari katalog produk.
Massa terisi
Nyatakan apakah kemasan akan diuji dalam keadaan kosong atau dengan produk dan kemasan internal terpasang.
Untuk paket yang terisi, sertakan total massa uji.
Konstruksi
Grade papan, konstruksi dinding, sambungan, partisi internal, baki, dan sisipan semuanya dapat memengaruhi cara beban kompresi bergerak melalui paket.
Dua karton dapat memiliki dimensi eksternal yang hampir identik dan tetap menghasilkan kurva kompresi yang sangat berbeda.
Orientasi uji
Jika paket dapat diuji dalam lebih dari satu orientasi, identifikasi arah atau arah yang diperlukan sebelum konfigurasi ruang uji difinalisasi.
Jangan abaikan pengkondisian
Kemasan bergelombang dapat merespons berbeda seiring perubahan kadar kelembapan dan paparan lingkungan.
Jika prosedur Anda menentukan pra-kondisioning atau atmosfer terkontrol, sertakan kondisi tersebut saat mendefinisikan tes dan membandingkan hasilnya.
Hasil kompresi yang diperoleh dari satu keadaan pengkondisian tidak boleh secara otomatis diperlakukan setara dengan hasil yang diperoleh dalam keadaan lain.
Tes Kompresi vs. Tes Stacking
Permintaan umum adalah:
"Kita harus memeriksa apakah karton kita bisa bertahan saat ditumpuk."
Itu masih menyisakan pertanyaan penting yang belum terjawab.
Apakah Anda mencoba mencari kekuatan kompresi paket, atau Anda perlu menerapkan beban tertentu dan mempertahankannya selama periode tertentu?
Itu adalah tujuan uji yang berbeda.
Uji kompresi hingga kegagalan membutuhkan gerakan pelat yang terkontrol dan pengukuran gaya yang andal.
Evaluasi stacking mungkin mengharuskan mesin mencapai beban tertentu, mempertahankan kondisi tersebut, dan mencatat apa yang terjadi pada paket seiring waktu.
Jadi kategori peralatan saja tidak mendefinisikan uji tersebut.
Prosedurnya memang begitu.
Berapa kapasitas box compression tester yang Anda butuhkan?
Ini adalah salah satu spesifikasi yang paling mudah untuk disalahkan.
Misalkan satu paket lengkap beratnya 30 kg.
Itu tidak berarti kekuatan kompresinnya 30 kgf, dan tidak memberi tahu apakah kapasitas mesin yang benar adalah 10, 20, atau 50 kN.
Massa paket dan kekuatan kompresi kemasan menggambarkan hal yang berbeda.
Karton bergelombang yang relatif ringan dapat menahan kompresi vertikal yang cukup besar melalui sudut, panel, dan struktur internalnya. Paket yang lebih berat dapat mulai mengalami deformasi pada gaya yang lebih rendah jika konstruksinya memberikan dukungan vertikal yang lebih sedikit.
Perilaku kompresi dapat berubah dengan:
-
material dan kualitas papan;
-
konstruksi seruling dan dinding;
-
geometri paket;
-
penutupan dan jahitan;
-
penyangga internal;
-
kondisi kosong atau terisi;
-
orientasi uji;
-
pengkondisian lingkungan;
-
dan prosedur uji itu sendiri.
Angka yang Anda butuhkan untuk pemilihan kapasitas adalah gaya uji yang diharapkan.
Bagaimana jika Anda tidak tahu gaya yang diharapkan?
Hal ini tidak aneh, terutama untuk desain kemasan baru.
Jika data uji kompresi sebelumnya ada, mulailah dari situ.
Jika spesifikasi pelanggan mendefinisikan beban yang diperlukan, gunakan persyaratan tersebut.
Jika Anda bekerja dengan metode pengujian yang dipublikasikan, tinjau prosedur dan kondisi pemuatan yang sebenarnya.
Jika tidak ada sumber tersebut yang memberikan estimasi yang dapat diandalkan, kirimkan dimensi paket, massa isi, informasi konstruksi, dan prosedur pengujian kepada pemasok peralatan.
Menulis "expected force unknown" dalam RFQ lebih baik daripada menciptakan kapasitas dari berat paket.

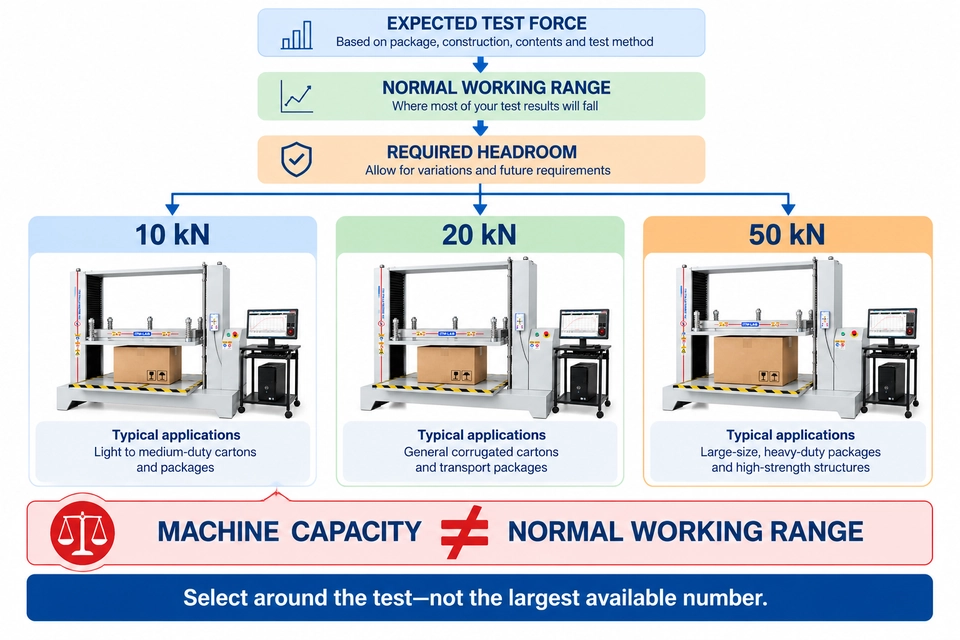

Mengapa kapasitas yang lebih besar tidak otomatis lebih baik
Pertimbangkan dua laboratorium.
Biasanya diuji karton yang menghasilkan gaya puncak sekitar 3–5 kN.
Yang lain menguji struktur kemasan yang lebih berat di wilayah 28–35 kN.
Keduanya membutuhkan kapasitas yang cukup untuk menyelesaikan pengujian mereka, tetapi rentang pengukuran normal mereka jelas berbeda.
Kapasitas maksimum mesin memberi tahu Anda batas sistem atasnya. Perangkat ini tidak secara otomatis memberi tahu Anda seberapa cocok konfigurasi tersebut untuk gaya yang Anda ukur setiap hari.
Saat membandingkan sistem 10, 20, dan 50 kN, tanyakan pada:
Apakah mesin dapat menanggung gaya maksimum yang dibutuhkan?
dan:
Di mana gaya uji normal kita berada dalam rentang pengukuran yang diusulkan?
Kedua pertanyaan itu penting.
Poin ini menjadi sangat penting saat membandingkan spesifikasi gaya.
Sebagaicontoh, ITM-LAB RS-8401 menentukan akurasi beban sebesar ±1% F.S.
Spesifikasi akurasi skala penuh tidak boleh diinterpretasikan sama seperti spesifikasi persentase bacaan.
Saat mengevaluasi konfigurasi yang diusulkan, tanyakan bagaimana akurasi gaya yang dinyatakan berlaku di seluruh rentang yang Anda harapkan untuk digunakan.
Rangka 50 kN memberikan kapasitas maksimum yang lebih besar. Fakta itu saja tidak berarti ini konfigurasi yang lebih baik untuk uji yang biasanya hanya berjalan pada beberapa kilonewton.
Apakah paket Anda benar-benar cocok untuk tester?
Kapasitas kekuatan biasanya mendapat perhatian lebih saat pembelian.
Ruang uji dapat menghentikan proyek dengan cepat.
Bayangkan paket terbesar Anda berukuran:
980 × 850 × 1050 mm
dan penguji mencantumkan ruang nominal dari:
1000 × 1000 × 1200 mm
Di atas kertas, itu cocok.
Di laboratorium, Anda masih perlu memuat paket, menempatkannya dengan benar, memindahkan platen melalui perjalanan uji yang diperlukan, dan mengeluarkan spesimen setelah tes.
Pegangan yang menonjol, penutup, perlengkapan, atau orientasi alternatif mungkin memerlukan ruang tambahan.
Itulah sebabnya kami lebih suka berpikir dalam kerangka amplop uji yang dapat digunakan, bukan sekadar dimensi karton nominal.
RS-8401, misalnya, dapat dikonfigurasi dengan ruang uji termasuk:
1000 × 1000 × 1200 mm
1200 × 1200 × 1200 mm
1500 × 1500 × 1500 mm
Pilih ruang di sekitar paket terbesar dalam orientasi uji sebenarnya dan sisakan ruang kerja yang cukup untuk pengujian—bukan hanya cukup ruang agar karton berada di antara plat.
Kecepatan dan kontrol: Lihat di luar jumlah maksimum
Kecepatan mudah dibandingkan karena muncul sebagai rentang numerik yang bersih pada lembar data.
Namun, kecepatan tertinggi yang tersedia jarang menjadi faktor penentu dalam uji kompresi paket.
Pertanyaan yang lebih baik adalah:
Apakah mesin dapat mereproduksi urutan pemuatan yang dibutuhkan oleh prosedur kami?
RS-8401 menyediakan rentang kecepatan uji 0,001–200 mm/menit menggunakan gerakan platen yang dikendalikan servo.
Tergantung pada pengujian, Anda mungkin memerlukan kompresi terkontrol, gaya target, deformasi yang terdefinisi, atau periode penahanan beban.
Bagi laboratorium yang bekerja dengan beberapa prosedur pelanggan, fleksibilitas kontrol bisa lebih penting daripada kecepatan maksimum utama.
Bandingkan urutan uji yang diperlukan, bukan hanya angka kecepatan.
Akurasi gaya, resolusi, dan perpindahan adalah spesifikasi yang berbeda
Nilai-nilai ini sering muncul berdampingan dalam datasheet, sehingga mudah diperlakukan sebagai saling menggantikan.
Mereka tidak.
Akurasi gaya
Akurasi menggambarkan seberapa dekat gaya yang ditunjukkan sesuai dengan nilai referensi di bawah kondisi spesifikasi yang ditetapkan.
RS-8401 mencantumkan:
Akurasi Beban: ±1% F.S.
Karena ini adalah spesifikasi skala penuh, rentang gaya yang dipilih sangat penting saat mengevaluasi kebutuhan pengukuran.
Resolusi gaya
Resolusi menggambarkan seberapa halus sistem pengukuran dapat membedakan perubahan gaya.
RS-8401 mencantumkan:
Resolusi Beban: 1/250.000
Tampilan dengan lebih banyak digit tidak otomatis menjadi sistem pengukuran yang lebih akurat.
Perpindahan
Displacement memberi tahu Anda seberapa besar dimensi paket berubah saat beban diterapkan.
RS-8401 menyediakan:
Resolusi Perpindahan: 0,001 mm
Pencatatan gaya dan perpindahan bersama-sama mengubah uji dari satu pengukuran beban maksimum menjadi rekaman respons mekanis paket.
Apa yang Dapat Dikatakan oleh Kurva Gaya–Perpindahan
Misalkan dua karton mencapai gaya kompresi puncak yang kira-kira sama.
Apakah mereka berkinerja sama?
Tidak selalu.
Satu karton dapat membangun beban secara stabil dengan deformasi yang relatif sedikit hingga mendekati puncak.
Yang lain mungkin mulai melengkung jauh lebih awal. Kekakuannya berubah, deformasi meningkat, namun akhirnya mencapai gaya maksimum yang serupa.
Jika Anda hanya mencatat nilai puncak, banyak perbedaan itu hilang.
Kurva beban–perpindahan mempertahankannya.
Untuk pengembangan kemasan, ini bisa sangat berguna.
Perubahan pada konstruksi papan, geometri, atau dukungan internal dapat mengubah bentuk respons kompresi meskipun beban puncak akhir tetap relatif dekat.
Itu memberi insinyur informasi lebih banyak daripada sekadar hasil "gaya maksimum".
Karton kosong atau paket terisi?
Karton kosong dan paket transportasi yang lengkap tidak selalu merupakan spesimen uji yang setara.
Isi dapat mengubah cara struktur membawa beban.
Busa, baki, partisi, dan produk itu sendiri dapat mendukung paket luar. Dalam kasus lain, komponen internal dapat berubah di mana gaya ditransfer dan di mana deformasi dimulai.
Jangan berasumsi bahwa karton kosong secara otomatis menjadi kondisi konservatif atau "kasus terburuk".
Konfigurasi pengujian yang benar bergantung pada apa yang dimaksudkan untuk dievaluasi oleh prosedur tersebut.
RFQ Anda harus menyatakan dengan jelas:
PAKET KOSONG
PAKET TERISI
atau
KEDUANYA
Untuk pengujian kemasan terisi, sertakan total massa dan jelaskan susunan kemasan internal ketika relevan dengan perilaku kompresi.
Standar Tes Kompresi Kemasan Mana yang Berlaku?
Identifikasi standar atau prosedur pelanggan yang berlaku sebelum konfigurasi penguji difinalisasi.
Referensi umum meliputi:
Mengkonfirmasi edisi yang berlaku dan prosedur aktual yang diperlukan oleh laboratorium, pelanggan, atau spesifikasi internal Anda.
Jangan berasumsi bahwa mengirim nomor standar menjawab semua pertanyaan peralatan.
Geometri paket, kondisi beban, gaya yang dibutuhkan, durasi pengujian, dan output pengukuran masih perlu didefinisikan.
Standar ini seharusnya ada dalam RFQ, tetapi tidak menggantikan RFQ.
Enam Kesalahan Pembelian yang Kami Lihat dalam RFQ Penguji Kompresi
1. Memilih kapasitas dari berat paket
Massa paket adalah informasi aplikasi yang berguna. Bukan kekuatan kompresi paketnya.
Mulailah dengan gaya uji yang diharapkan.
2. Memilih kapasitas tertinggi "untuk berjaga-jaga"
Kapasitas yang lebih besar meningkatkan batas atas. Hal ini tidak otomatis membuat sistem lebih cocok untuk tenaga kerja normal.
3. Memeriksa dimensi karton tetapi tidak memasukkan amplop uji yang dapat digunakan
Semua untuk pemuatan, orientasi, dan perjalanan platen.
4. Hanya menulis "uji kompresi"
Hal itu tidak memberitahu pemasok apakah uji coba berakhir dengan kegagalan, pada beban target, pada deformasi target, atau melalui periode beban berkelanjutan.
5. Hanya membandingkan gaya maksimum
Pengukuran gaya, perpindahan, kontrol, dan data pengujian bisa sama pentingnya dengan kapasitas maksimum.
6. Hanya mengirim nomor standar
Paket dan prosedur sebenarnya masih harus didefinisikan.
Ini tampak seperti kekurangan kecil dalam RFQ. Salah satu dari mereka bisa mengubah konfigurasi mesin.
RFQ yang lebih baik: Sebelum dan Sesudah
Pertimbangkan permintaan ini:
"Butuh satu kotak penguji kompresi 20 kN. Silakan kutip."
Alat ini memberi tahu pemasok kapasitas yang diinginkan pembeli.
Ini tidak menjelaskan mengapa 20 kN dipilih.
Bandingkan dengan:
DUT: Karton pengiriman bergelombang terisi
Ukuran maksimum: 820 × 640 × 760 mm
Massa terisi: 42 kg
Tes: Kompresi hingga gagal + tahan beban konstan
Gaya puncak yang diharapkan: Sekitar 6–8 kN berdasarkan pengujian
sebelumnyaProsedur: ASTM D642 plus prosedur
pelangganHasil yang dibutuhkan: Beban puncak, deformasi, dan kurva gaya–perpindahan
Sekarang ada cukup informasi untuk meninjau bagian penting dari konfigurasi:
Jangkauan gaya
Amplop uji
Persyaratan pengendalian
Output pengukuran
Jika gaya yang diharapkan tidak diketahui, nyatakan secara langsung dan berikan paket konstruksi serta prosedur pengujian sebagai gantinya.
RFQ yang baik tidak harus memuat semua spesifikasi mesin.
Mesin harus cukup jelas untuk menggambarkan pengujian agar spesifikasi mesin dapat dipilih dengan benar.
Peta Jalan Pemilihan Penguji Kompresi Kotak
Proses seleksi dapat diringkas menjadi satu urutan praktis.
Mengonfigurasi RS-8401 untuk Paket Anda
ITM-lab RS-8401 Packaging Compression Tester dirancang untuk pengujian kompresi dan tumpukan karton, kotak bergelombang, wadah plastik, dan paket transportasi lengkap.
Konfigurasi gaya yang tersedia adalah:
10 kN / 20 kN / 50 kN
Spesifikasi sistem utama meliputi:
Sistem ini mendukung pengujian kompresi, beban konstan, menahan tekanan, deformasi konstan, dan pengujian waktu konstan.
Namun tabel spesifikasi seharusnya menjadi akhir dari proses seleksi, bukan permulaan.
Sebelum memilih konfigurasi RS-8401, tentukan:
Paket W × D × H
Kondisi kosong atau terisi
Massa terisi
Kompresi / stacking / keduanya
Gaya uji yang diharapkan
Prosedur standar atau pelanggan
Jika gaya yang diharapkan tidak diketahui, berikan gambar paket atau foto, informasi konstruksi, dan prosedur pengujian untuk tinjauan konfigurasi.
Daftar Periksa Pembelian Penguji Kompresi Kotak
Sebelum membandingkan penawaran, pastikan setiap sistem yang diusulkan dievaluasi berdasarkan persyaratan pengujian yang sama.
PAKET
Tipe + Konstruksi + W × D × H + Massa Terisi
↓
UJI
Kompresi / Stacking / Keduanya
↓
PROSEDUR
Standar + Kebutuhan Pelanggan
↓
GAYA
Puncak yang Diharapkan + Rentang Kerja Normal
↓
RUANG
Amplop Uji yang Dapat Digunakan
↓
KONTROL
Kecepatan + Beban / Deformasi / Persyaratan Pegangan
↓
PENGUKURAN
Gaya + Perpindahan
↓
DATA
Hasil + Kurva + Ekspor
↓
KONFIGURASI MESIN
Kapasitas + Ruang Uji + Sistem Kontrol
Penawaran yang hanya sesuai dengan gaya maksimum yang diminta tidak selalu sesuai dengan uji.
FAQ
Penguji kompresi kotak kapasitas apa yang saya butuhkan?
Pilih kapasitas di sekitar gaya uji maksimum yang dibutuhkan dan rentang kerja normal. Berat kemasan saja tidak boleh digunakan untuk menentukan kapasitas mesin. Konstruksi paket, metode pengujian, dan perilaku kompresi yang diharapkan juga perlu dipertimbangkan.
Bisakah saya memilih penguji kompresi kotak berdasarkan berat karton?
Tidak boleh dilakukan konversi langsung antara berat karton dan kapasitas penguji kompresi. Dua paket dengan massa yang mirip dapat memiliki kekuatan kompresi yang sangat berbeda karena material, geometri, isi, dan jalur beban mereka berbeda.
Apa perbedaan antara tes kompresi kotak dan tes stacking?
Uji kompresi umumnya mengevaluasi respons paket saat beban kompresi meningkat menuju titik akhir atau kegagalan tertentu. Tes stacking mengevaluasi perilaku paket saat beban yang ditentukan dipertahankan untuk periode tertentu. Mode kontrol yang dibutuhkan tergantung pada prosedurnya.
Berapa banyak ruang uji yang dibutuhkan oleh box compression tester?
Mulailah dengan dimensi maksimum paket sesuai orientasi uji sebenarnya, lalu izinkan ruang muatan dan pergerakan platen yang diperlukan. Amplop uji yang dapat digunakan lebih penting daripada sekadar perbandingan antara ukuran karton nominal dan dimensi mesin nominal.
Informasi apa yang harus saya berikan saat meminta penawaran penguji kompresi kotak?
Berikan jenis paket, dimensi, massa terisi, konstruksi, jenis uji, gaya yang diharapkan jika diketahui, standar atau prosedur yang berlaku, durasi penahanan yang diperlukan, dan hasil pengujian yang diperlukan. Untuk geometri paket yang tidak biasa, sertakan gambar atau foto.
Sebelum Anda Meminta Penawaran
Jangan memulai proses seleksi dengan:
"Haruskah kita beli 10, 20, atau 50 kN?"
Mulailah dengan:
"Paket apa yang kita uji, dan apa sebenarnya yang harus direproduksi dan diukur oleh tes ini?"
Setelah paket, prosedur, gaya yang diharapkan, dan amplop uji yang dapat digunakan dipahami, keputusan kapasitas menjadi jauh lebih mudah.
Untuk tinjauan konfigurasi RS-8401, berikan dimensi paket, massa isi, konstruksi paket, metode pengujian, dan gaya kompresi yang diharapkan.
Jika gaya tidak diketahui, kirimkan prosedur pengujian dan informasi paket sebagai gantinya.
Konfigurasikan tester di sekitar paket—bukan sebaliknya.
