Kupon serat karbon selebar 15 mm tidak terlihat seperti spesimen 40 kN.
Bisa jadi.
Yang membuat orang bingung saat pertama kali menentukan sistem pengujian tarik ASTM D3039. Kuponnya kecil, tetapi penampang yang kecil dipadukan dengan kekuatan laminasi yang tinggi dapat membuat beban kegagalan mencapai puluhan kilonewton.
Kapasitas gaya hanyalah masalah pertama.
Jika spesimen tergelincir, rusak di dekat pegangan, melengkung karena penyelarasan yang buruk, atau gagal di samping tab yang kurang terisi, load cell yang dikalibrasi sempurna tetap dapat menghasilkan hasil yang layak diperiksa kembali.
Pengaturan ASTM D3039 yang baik dimulai dari spesimen—bukan mesin.
Panduan ini membahas keputusan praktis di balik pengujian tarik komposit ASTM D3039: gaya yang diharapkan, pengekaman, dan pengenalan beban, tab, penyelarasan, pengukuran regangan, perilaku kegagalan, dan bagaimana persyaratan tersebut diterjemahkan ke dalam sistem uji tarik yang lengkap.
Apa sebenarnya yang diukur oleh ASTM D3039
Edisi aktif saat ini, ASTM D3039/D3039M-17(2025), membahas penentuan sifat tarik dalam bidang komposit matriks polimer yang diperkuat oleh serat modulus tinggi. Dalam lingkup metode ini, bentuk komposit dibatasi pada material yang diperkuat serat kontinu atau diskontinu dengan laminasi yang seimbang dan simetris terhadap arah uji.
Secara praktis, jalur pengujian sangat sederhana:

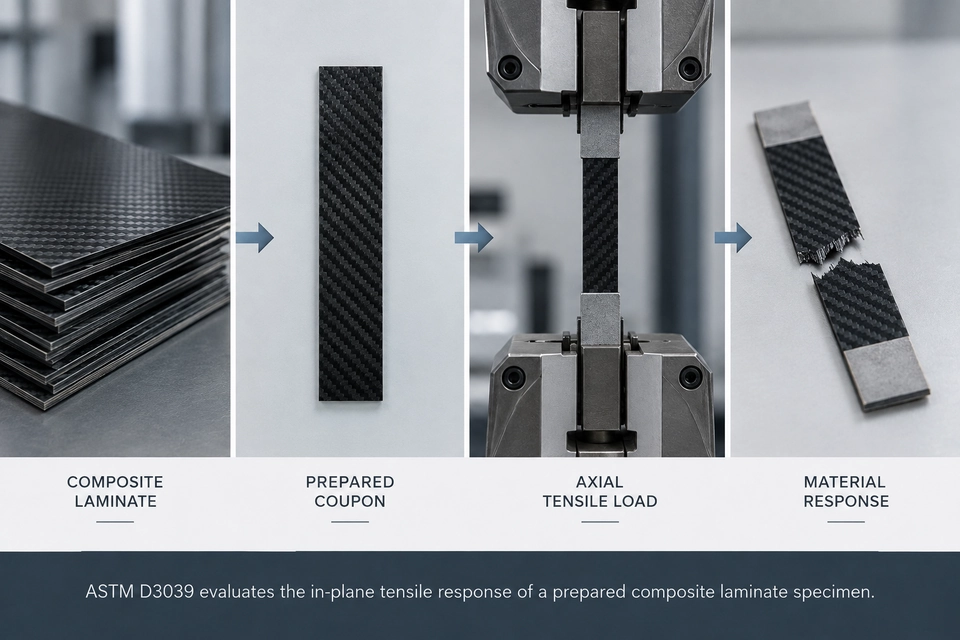

Laminasi komposit → Kupon yang disiapkan → Beban tarik aksial → Respons material
Tergantung pada program pengujian, sifat yang diperoleh menggunakan D3039 dapat mencakup kekuatan tarik ultim, regangan tarik ultim, modulus tali tarik, rasio Poisson, dan regangan transisi.
Itu menciptakan perbedaan penting saat menentukan peralatan.
Laboratorium yang terutama tertarik pada kekuatan tarik akhir tidak selalu membutuhkan konfigurasi pengukuran yang sama seperti laboratorium yang juga membutuhkan modulus atau rasio Poisson.
Jadi ketika RFQ hanya mengatakan:
ASTM D3039 diperlukan mesin pengujian tarik.
kita masih perlu tahu cukup banyak.
Laminasi apa yang sedang diuji? Berapa dimensi kuponnya? Kekuatan apa yang diharapkan? Bagaimana spesimen akan digenggam? Apakah laboratorium hanya membutuhkan kekuatan saja, atau juga sifat berbasis regangan?
Pertanyaan-pertanyaan tersebut mendefinisikan sistem pengujian.
mulai dengan kupon, bukan mesin
Di sinilah perhitungan sederhana menjadi berguna.
Untuk estimasi awal peralatan:
Gaya tarik yang diharapkan ≈ luas penampang × tegangan tarik yang diharapkan
Untuk kupon persegi panjang:
Luas Penampang = Lebar × Ketebalan
Ambil contoh contoh yaitu:
15 mm lebar × 2,0 mm tebal
Luas penampangnya adalah:
15 × 2.0 = 30 mm²
Sekarang asumsikan laminasi diperkirakan gagal pada kira-kira:
1.200 MPa
Karena 1 MPa = 1 N/mm²:
30 mm² × 1.200 N/mm² ≈ 36.000 N
Gaya kegagalan yang diperkirakan adalah:
≈ 36 kN
Spesimen ini kecil. Kekuatan mungkin tidak demikian.
Sekarang buat contoh laminasi yang sama selebar 25 mm sambil mempertahankan ketebalan 2 mm:
25 × 2 = 50 mm²
Pada tegangan tarik ilustratif yang sama:
50 mm² × 1.200 N/mm² ≈ 60.000 N
atau:
≈ 60 kN
Materi contoh yang sama. Ketebalannya sama. Masih merupakan kupon yang relatif kecil.
Kebutuhan mesin yang sangat berbeda.
Nomor-nomor ini adalah perhitungan ilustratif ukuran peralatan. Bukan ukuran spesimen ASTM D3039, kekuatan tarik yang ditetapkan, atau kriteria penerimaan.
ASTM juga mengidentifikasi faktor-faktor seperti persiapan material, lay-up, urutan tumpukan, persiapan spesimen, pengkondisian, lingkungan, penyelarasan, genggaman, kecepatan pengujian, isi rongga, dan volume penguatan sebagai variabel yang dapat memengaruhi respons tarik.
Jadi urutan awal yang berguna adalah:
Laminate → Dimensi spesimen → Tegangan tarik yang diharapkan → gaya yang diharapkan
Bukan:
ASTM D3039 → Kapasitas mesin
Memasukkan beban ke dalam laminasi
Kapasitas mesin yang cukup tidak menjamin uji tarik komposit yang baik.
Mesin tetap harus mentransfer gaya tersebut ke laminasi.
Pikirkan tentang jalur beban:

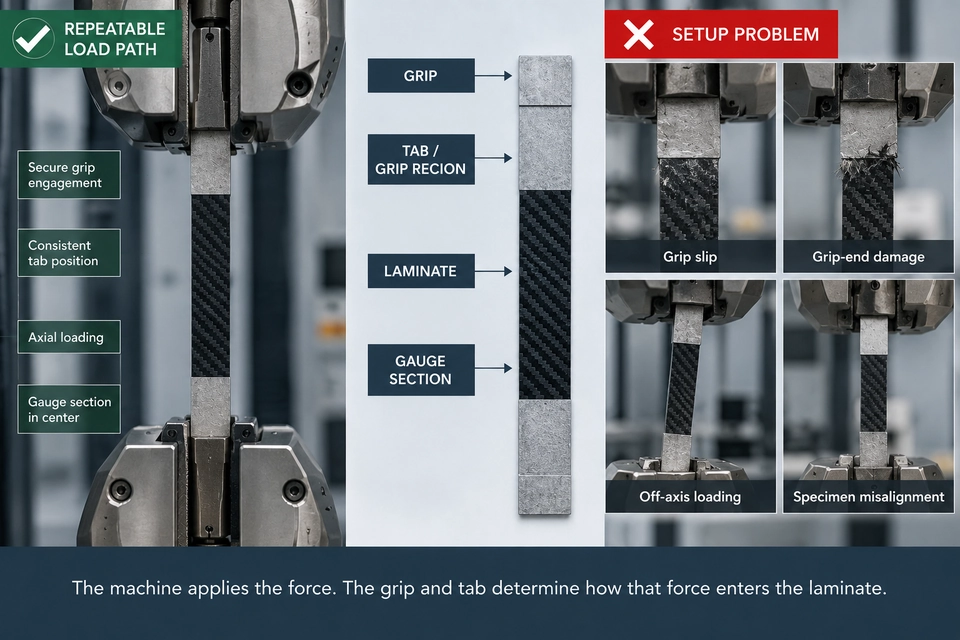

Mesin → Grip → Tab / Grip Region → Bagian Laminasi → Gauge
Jika gagang tidak dapat menahan spesimen, maka akan tergelincir.
Jika susunan genggaman merusak laminasi, kegagalan dapat terjadi di tempat spesimen dipegang, bukan di tempat evaluasi respons tariknya.
Jika beban masuk tidak merata, wilayah grip dapat menjadi masalah utama dalam pengujian.
Di sinilah tab masuk ke dalam diskusi.
Apa yang diselesaikan tab?
Tab umum digunakan dalam pengujian tarik komposit, tetapi tidak merupakan kotak centang universal untuk setiap spesimen D3039.
Public D3039 panduan pengujian mencatat bahwa tab tidak wajib dalam setiap kasus, sekaligus menjelaskan penggunaannya sesuai dengan rekomendasi untuk materi unidirectional. Dalam praktiknya, tab dapat membantu melindungi komposit dari kerusakan akibat genggaman dan meningkatkan transfer beban ke dalam spesimen.
Tujuan rekayasanya sederhana:
Transfer beban tarik yang dibutuhkan tanpa menimbulkan masalah kegagalan baru pada pegangan.
Material tab, geometri, bonding, permukaan spesimen, tekanan genggaman, dan interaksi rahang semuanya dapat memengaruhi transfer beban tersebut.
Tab yang baik juga tidak menyelamatkan penyelarasan yang buruk.
Kondisi pemuatan yang diinginkan adalah aksial. Secara konseptual:
Sumbu mesin ≈ Sumbu genggaman ≈ Sumbu spesimen
Spesimen offset, ketidakselarasan sudut, atau penjepitan yang tidak konsisten dapat menyebabkan pembengkokan pada apa yang dimaksudkan sebagai uji tarik. ASTM secara khusus mengidentifikasi penyelarasan dan cengkeraman spesimen sebagai salah satu faktor yang dapat memengaruhi respons tarik.
Salah satu pertanyaan diagnostik yang berguna adalah:
Di mana kupon sering rusak?
Jika spesimen berulang kali gagal di tempat mesin memegangnya, bukan di area uji yang dimaksud, periksa pengaturan sebelum hanya meningkatkan tekanan genggaman.
Jalur beban lengkap layak mendapat perhatian.
Dimensi spesimen adalah bagian dari hasil
Load cell mengukur gaya.
Tidak mengukur kekuatan tarik secara langsung.
Untuk kupon komposit persegi panjang, tegangan tarik didasarkan pada gaya relatif terhadap luas penampang asli spesimen:
Tegangan Tarik = gaya / luas penampang asli
Lebar dan ketebalan memengaruhi hasil material yang dihitung.
Ini penting karena bahkan pengukuran gaya yang sangat baik pun tidak dapat mengkompensasi area spesimen yang salah.
Jika ketebalan yang dimasukkan salah, load cell dapat melaporkan gaya dengan benar sementara tegangan tarik yang dihitung salah.
Panduan pengujian praktis D3039 menjelaskan pengukuran lebar dan ketebalan spesimen di beberapa lokasi pada penampang gauge serta menggunakan pengukuran untuk menentukan luas penampang.
Untuk kupon komposit, pengukuran dimensi juga perlu diperhatikan ketika permukaan spesimen tidak sempurna seragam.
Ini adalah bagian kecil dari keseluruhan setup, tetapi langsung masuk ke perhitungan tegangan akhir.
strength only—atau apakah Anda juga membutuhkan modulus?
Pertanyaan ini dapat mengubah sistem pengujian.
Misalkan Laboratorium A membutuhkan:
Kekuatan tarik akhir
Laboratorium B membutuhkan:
Kekuatan tarik akhir + regangan tarik + modulus chord + rasio Poisson
Keduanya menjalankan pengujian ASTM D3039.
Mereka tidak selalu membutuhkan konfigurasi pengukuran yang sama.
Load cell memberikan gaya.
Lebar dan ketebalan spesimen memungkinkan gaya tersebut dinyatakan sebagai tegangan.
Modulus membutuhkan sesuatu yang lain:
pengukuran strain spesimen yang sesuai.
Untuk aplikasi D3039, panduan pengujian publik menjelaskan penggunaan strain gauge dan ekstensometri untuk pengukuran regangan. Jika rasio Poisson diperlukan, diperlukan informasi regangan transversal maupun longitudinal.
Gerakan crosshead mesin oleh karena itu tidak boleh secara otomatis diperlakukan sebagai regangan penampang gauge spesimen.
Perpindahan crosshead dapat mencakup pergerakan atau kepatuhan di tempat lain dalam sistem pengujian. Ketika sifat berbasis regangan penting, metode pengukuran regangan harus dipilih berdasarkan sifat yang ditentukan.
Itu memberi kita dua pertanyaan peralatan terpisah:
Berapa besar gaya yang harus diukur sistem?
dan
Bagaimana deformasi spesimen harus diukur?
Untuk program hanya kekuatan, pertanyaan kedua mungkin relatif sederhana.
Untuk modulus, regangan, atau rasio Poisson, ini menjadi bagian dari spesifikasi inti sistem.
Kupon yang rusak adalah bagian dari hasil
Mesin berhenti pada 42,8 kN.
Sebelum menyalin 42,8 kN ke spreadsheet, lihat kuponnya.
Di mana gagalnya?
Apakah ada kerusakan yang terlihat di dekat pegangan?
Apakah spesimen terbelah secara longitudinal?
Apakah patah pada sudut?
Apakah kegagalan terkonsentrasi di sekitar tab atau area grip?
Nilai gaya puncak yang serupa dapat berasal dari peristiwa yang berbeda secara mekanis.
ASTM D3039 menggunakan pendekatan identifikasi mode kegagalan terstruktur, sehingga lokasi dan penampilan kegagalan harus dicatat dan diinterpretasikan daripada mengurangi setiap pengujian menjadi satu nilai gaya maksimum.
Itu tidak berarti fraktur yang tampak tidak biasa harus otomatis dibuang.
Artinya nilai gaya dan spesimen fisik berada dalam interpretasi yang sama.
Kegagalan berulang di dekat grip seharusnya memicu pemeriksaan pengenalan beban, penyelarasan, kondisi tab, gripping, dan persiapan spesimen.
Ini menjadi sangat berguna saat mengembangkan pengaturan baru.
Jika beberapa kupon berulang kali gagal di lokasi yang tidak diinginkan, tes mungkin memberi tahu Anda sesuatu tentang pengaturan sebelum memberi tahu Anda sesuatu tentang laminasi.
Peak force memberi tahu Anda kapan pengujian berakhir. Kupon yang rusak membantu memberi tahu apa yang terjadi.
A Spesimen 49,5 kN dan mesin 50 kN
Sekarang pertimbangkan pertanyaan peralatan praktis.
Pelanggan mengirim:
Mulai dengan penampang:
15 mm × 2,2 mm = 33 mm²
Kemudian lakukan estimasi gaya awal:
33 mm² × 1.500 N/mm² = 49.500 N
atau:
≈ 49,5 kN
Sekali lagi, ini adalah contoh contoh ilustratif pengukuran peralatan, bukan contoh atau gaya yang ditetapkan ASTM D3039.
Sekarang bagian pentingnya.
Rentang ITM-LAB RS-8000 meluas hingga 50 kN.
Apakah perkiraan gaya kegagalan 49,5 kN secara otomatis membuat RS-8000 50 kN menjadi sistem yang benar?
Perhitungan tidak menetapkan hal tersebut.
Itu memberi tahu kita bahwa beban kegagalan spesimen yang diharapkan sudah mendekati kapasitas atas konfigurasi tersebut.
Kami masih perlu memahami gaya atas yang mungkin, variabilitas spesimen, dimensi akhir, susunan genggaman, dan rentang kerja load cell.
Dan pelanggan ini membutuhkan modulus, jadi pengukuran regangan masih harus didefinisikan.
Sebelum mengonfigurasi sistem, informasi lanjutan yang berguna meliputi:
Berapa gaya atas spesimen yang diharapkan?
Arah laminasi dan serat apa yang sedang diuji?
Seberapa banyak variasi spesimen ke spesimen yang diharapkan?
Apakah tab digunakan?
Pengaturan genggaman apa yang diperlukan?
Bagaimana regangan akan diukur?
Apakah pengujian terbatas pada kondisi laboratorium ambien?
Jika pengujian non-ambient menjadi bagian dari program, hal tersebut juga harus didefinisikan sebelum konfigurasi sistem final karena ruang uji yang tersedia, grip, dan pengaturan pengukuran regangan dapat terpengaruh.
Perbedaan utamanya adalah:
Beban kegagalan yang dihitung sebesar 49,5 kN tidak sama dengan secara otomatis menentukan sistem uji 50 kN.
RS-8000 atau RS-8000A?
Untuk aplikasi tarik komposit, ITM-LAB menawarkan dua rentang kapasitas mesin pengujian universal yang relevan:
RS-8000: 10–50 kN
RS-8000A: 100–300 kN
Pilihan tidak boleh dikurangi menjadi:
Kupon kecil → RS-8000
Kupon besar → RS-8000A
Juga seharusnya begitu:
GFRP → RS-8000
CFRP → RS-8000A
Nama material saja tidak menentukan kapasitas mesin.
Spesimen dan beban yang diharapkan melakukannya.
Mulai dengan:
Lebar × Ketebalan
↓
Luas Penampang
↓
Area × Tegangan Tarik yang Diharapkan
↓
Expected Force
Kemudian pertimbangkan:
Load Cell → Grip / Tab → Penyelarasan → Pengukuran Regangan → Ruang Perjalanan / Uji
Untuk spesimen komposit yang gaya yang diharapkan dan persyaratan pengukuran lengkapnya sesuai dengan rentang 10–50 kN, RS-8000 dapat dievaluasi.
Untuk konfigurasi atau laboratorium dengan kekuatan lebih tinggi yang membutuhkan platform berkapasitas jauh lebih besar<, rentang data-end="15464" data-end="15487">100–300 kN RS-8000A dapat dievaluasi.
Kapasitas maksimum bukan satu-satunya pertimbangan.
Jika sebagian besar spesimen harian diuji pada gaya yang jauh lebih rendah, pemilihan load cell tetap penting. Pegangan harus sesuai dengan spesimen. Pengukuran regangan harus sesuai dengan sifat yang dibutuhkan.
Tujuannya adalah sistem pengukuran seimbang—bukan hanya frame terbesar yang tersedia.
Apa yang harus dikirim dengan RFQ ASTM D3039
Anda tidak memerlukan spesifikasi laboratorium yang sudah selesai sebelum menghubungi kami.
Tapi:
ASTM D3039, silakan kutip.
tidak cukup informasi untuk mengonfigurasi sistem dengan benar.
RFQ pertama yang berguna meliputi:
- composite material dan tipe penguat;
- laminasi / arah pemasangan dan pengujian;
- gambar spesimen, jika tersedia;
- lebar, ketebalan, dan panjang spesimen;
- kekuatan tarik yang diharapkan atau gaya kegagalan yang diharapkan;
- informasi spesimen yang ditabkan atau tidak ditab;
- hasil yang dibutuhkan: hanya kekuatan, atau kekuatan ditambah regangan / modulus / rasio Poisson;
- uji suhu atau persyaratan lingkungan;
- perkiraan jumlah tes per hari.
Jika pengaturan genggaman atau metode pengukuran regangan sudah didefinisikan, sertakan juga metode tersebut.
Untuk spesimen yang tidak biasa, gambar atau sampel fisik bisa jauh lebih berguna daripada frasa "uji tarik serat karbon."
Tujuannya adalah mengonfigurasi mesin berdasarkan pengujian—bukan membuat pengujian sesuai dengan mesin yang dipilih terlalu awal.
ASTM D3039 Peta Jalan Pemilihan Sistem Uji Tegangan Komposit
ASTM D3039 FAQ Pengujian Tegangan Komposit
Untuk apa ASTM D3039 digunakan?
ASTM D3039/D3039M digunakan untuk menentukan sifat tarik in-plane dari material komposit matriks polimer yang diperkuat oleh serat modulus tinggi dalam cakupan metode ini. Data yang dihasilkan dapat digunakan untuk spesifikasi material, penelitian dan pengembangan, jaminan kualitas, serta desain dan analisis struktural.
Bagaimana cara memperkirakan kapasitas mesin untuk uji ASTM D3039?
Perkiraan pertama yang berguna adalah:
Gaya yang diharapkan ≈ lebar spesimen × ketebalan spesimen × tegangan tarik yang diharapkan
Ini memberikan kebutuhan gaya spesimen yang diperkirakan. Pemilihan sistem akhir juga harus mempertimbangkan gaya atas yang diharapkan, rentang kerja load cell, grip, tab jika berlaku, pengukuran regangan, dan ruang uji yang tersedia.
Mengapa kupon CFRP kecil bisa memerlukan mesin pengujian tarik gaya tinggi?
Karena gaya yang dibutuhkan bergantung pada luas penampang spesimen dan tegangan tarik yang dihasilkan oleh laminasi.
Misalnya, spesimen 30 mm² yang mencapai 1.200 MPa secara ilustratif setara dengan sekitar 36 kN. Dimensi fisik yang kecil tidak selalu berarti uji gaya rendah.
Apakah tab diperlukan untuk ASTM D3039?
Tidak untuk setiap konfigurasi spesimen. Panduan pengujian publik D3039 mencatat bahwa tab tidak wajib dalam semua kasus dan menggambarkannya sebagai direkomendasikan untuk materi unidirectional. Peran praktisnya adalah membantu mengelola transfer beban dan mengurangi kerusakan spesimen terkait genggaman.
Bagaimana regangan diukur dalam pengujian ASTM D3039?
Ekstensometri yang sesuai atau pengaturan strain-gauge dapat digunakan tergantung pada sifat yang dibutuhkan dan konfigurasi spesimen. Jika rasio Poisson diperlukan, informasi regangan longitudinal dan transversal diperlukan.
Mengapa spesimen tarik komposit terus patah di dekat pegangan?
Kegagalan wilayah genggaman yang berulang dapat membenarkan pemeriksaan pengaturan genggaman, kondisi tab, pengenalan beban, penyelarasan, dan persiapan spesimen. Nilai gaya puncak harus ditinjau bersama dengan lokasi dan penampilan patah.
Bisakah RS-8000 digunakan untuk ASTM D3039?
RS-8000 mencakup 10–50 kN. Dapat dievaluasi ketika gaya spesimen yang diharapkan dan persyaratan pengukuran lainnya sesuai dengan tepat dalam rentang sistem tersebut. ASTM D3039 sendiri tidak menentukan kapasitas mesin yang dibutuhkan.
Kapan saya harus mempertimbangkan RS-8000A?
RS-8000A mencakup 100–300 kN dan dapat dievaluasi untuk spesimen komposit bergaya lebih tinggi atau laboratorium yang membutuhkan platform berkapasitas tinggi yang lebih lebar. Pemilihan load cell, gripping, pengukuran regangan, geometri spesimen, dan kebutuhan ruang uji masih perlu dipertimbangkan.
Bangun uji di sekitar spesimen
ASTM D3039 mendefinisikan metode pengujian.
Ini tidak berarti setiap laboratorium komposit membutuhkan mesin tarik yang sama.
Satu laboratorium mungkin sedang menguji kupon gaya relatif rendah untuk kekuatan tarik.
Yang lain mungkin memiliki spesimen CFRP berkekuatan tinggi mendekati ujung atas sistem 50 kN.
Sepertiga mungkin membutuhkan kekuatan, modulus, dan rasio Poisson di beberapa konfigurasi laminasi.
Semua tiga dapat bekerja dengan ASTM D3039.
Kebutuhan peralatan mereka bisa berbeda.
Jalur seleksi yang lebih berguna adalah:
Geometri Spesimen → Laminasi → Gaya → Load Cell → Grip / Tab → Penyelarasan → Pengukuran Regangan →
Untuk ITM-LAB, RS-8000 (10–50 kN) dan RS-8000A ( 100–300 kN) menyediakan dua rentang kapasitas yang dapat dievaluasi sesuai kebutuhan tarik komposit yang berbeda.
Jika Anda merencanakan sistem uji ASTM D3039, kirimkan kepada kami informasi
Detail tersebut memberi tahu kita jauh lebih banyak tentang sistem pengujian yang tepat dibandingkan angka standar saja.
